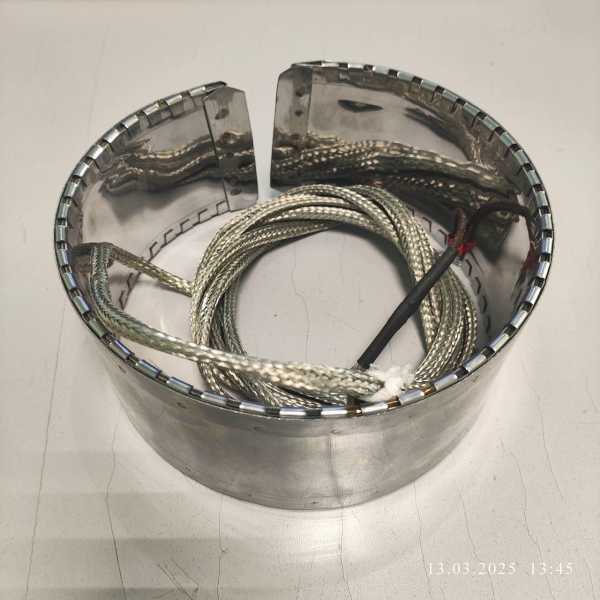

Характеристики
| Внутренний диаметр | 125 мм |
|---|---|
| Ширина | 80 мм |
| Мощность | 1000 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Хомутовый нагреватель этого типоразмера устанавливают на цилиндры термопластавтоматов (ТПА) и одношнековых экструдеров, а также на клеевые машины и зоны нагрева ёмкостей. Обогрев трубопроводов и фланцевых соединений - ещё одна частая задача.
В ТПА такой нагреватель для тпа ставят на материальный цилиндр узла пластикации, зону загрузки и дозирования. На одношнековом экструдере - на цилиндр экструдера для поддержания температуры расплава.
Подбор хомутового ТЭНа
При подборе учитывают внутренний диаметр и ширину цилиндра, мощность и напряжение. Для данного исполнения диаметр 125 мм, ширина 80 мм, мощность 1000 Вт, напряжение 230 В.
У производителей миканитовая изоляция выдерживает до 350°C при допустимой удельной мощности до 4-4,5 Вт/см². Ваттная нагрузка должна соответствовать условиям обогрева.
Фиксация на цилиндре у хомутовых нагревателей обычно выполняется стяжными болтами (резьба M6-M10) или хомут-пряжкой. При затяжке болта хомут прижимается к цилиндру с нужным усилием.
Выводы и подключение
Выводы могут быть выполнены в виде клемм, провода или с встроенной термопарой. По заказу делаем тип выводов и длину провода по вашему чертежу или образцу.
Для подключения термопары предусматривается отверстие в корпусе нагревателя. Фиксация на цилиндре - стяжные болты, которые одновременно обеспечивают контакт греющей поверхности с цилиндром.
Конструкция и материалы
У хомутовых нагревателей такого типа в основе обычно нихромовая лента в миканитовой изоляции (слюдопласт). Миканит (мусковит или флогопит) обеспечивает электроизоляцию до 350°C. У производителей кожух из нержавеющей стали или оцинковки.
Исполнение может быть цельным или разъёмным (два полукольца). По заказу делаем вырез под термопару, отверстия, а также керамическое исполнение вместо миканита. В англоязычной документации такие нагреватели называют mica band heater или band heater.
Что прислать для расчёта
Для точного изготовления хомутового нагревателя понадобятся:
Внутренний диаметр и ширина; мощность и напряжение; цельный или разъёмный (из двух полуколец); наличие выреза или отверстия под термопару; тип выводов и длина провода; рабочая температура; модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый ТЭН к моему оборудованию?
Проверьте внутренний диаметр и ширину цилиндра: они должны совпадать с размерами нагревателя (125х80 мм). Также убедитесь, что мощность 1000 Вт и напряжение 230 В соответствуют вашей схеме.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, чтобы хомут плотно прилегал к цилиндру. Усилие должно быть достаточным для хорошего теплового контакта, но без деформации корпуса. Избегайте перекоса.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром и проверьте изоляцию между выводами и корпусом. Также осмотрите миканит на предмет трещин.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр и ширину, мощность, напряжение, тип выводов и длину провода, а также фото старого нагревателя с маркировкой или модель оборудования.
Какие типы выводов и подключения возможны?
Выводы могут быть клеммы, провод (с наконечниками или без) или встроенная термопара. По заказу делаем любую длину провода и тип клемм. Для термопары предусматривается отверстие в корпусе.
