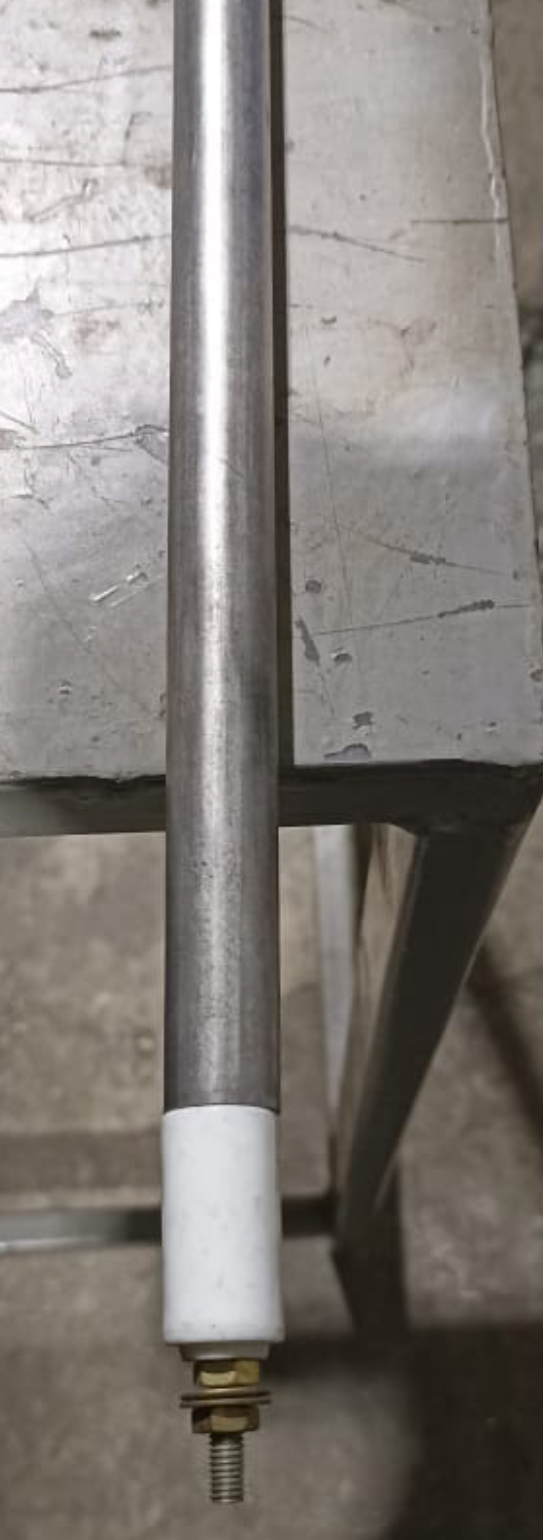

Нагревательный ТЭН для отпускной печи CJ420

Характеристики

Где стоит такой нагреватель

Что проверить в узле нагрева CJ420

По названию известно, что это ТЭН для отпускной печи CJ420, но расположение нагревателя и устройство камеры не описаны. Нельзя определить, находится ли элемент в неподвижном воздухе или в потоке, открыт ли он для контакта с содержимым камеры и как закреплён. Эти различия важны при выборе воздушного ТЭН: детали, подходящие по назначению, могут отличаться формой и конструкцией крепления.

• Сравните старый элемент с узлом CJ420: зафиксируйте его положение, способ фиксации и расположение выводов. Не считайте нагреватель верхним или нижним только потому, что подобное исполнение встречается в другом оборудовании.
• В настольных печах Centek CT-1536-20 и Artel MD-4218L описаны открытые верхний и нижний нагреватели. В таких узлах повреждение при чистке или контакт с продуктами и фольгой могут привести к отказу. Это примеры для сравнения конструкции, а не параметры ТЭН для CJ420.
• У Starwind SMO2002/SMO2001 и Ginzzu HOT-132 также применяются открытые нагреватели камеры. Если старый элемент CJ420 имеет следы удара или касания, учитывайте их при проверке положения новой трубки; не переносите устройство этих мини-печей на отпускную печь.
• В микроволновых печах LG MB63W35GIB и Samsung MG23F301TAW гриль-элемент размещён в верхней части камеры. Загрязнение и продолжительная работа без пауз могут быть причинами отказа именно гриль-узла. Для CJ420 причину повреждения определяют по старому ТЭН и фактическому месту установки.
• Перед выбором замены для CJ420 выясните, есть ли вокруг оболочки свободный зазор и движется ли воздух. При обдуве условия отличаются от нагрева неподвижного воздуха; это может повлиять на выбор формы и исполнения, но не устанавливает мощность нового элемента.

Порядок замены ТЭН в отпускной печи CJ420

При замене ТЭН в CJ420 сначала зафиксируйте исходную установку, а затем сопоставьте старый элемент с новым по геометрии, креплению и электрическим данным. Одного обозначения модели печи недостаточно, чтобы определить параметры нагревателя.

1. Отключите отпускную печь CJ420 от электропитания и дождитесь, пока нагревательный узел остынет. До начала работ исключите случайное включение оборудования.
2. До снятия старого ТЭН сфотографируйте его положение в CJ420 и подключение выводов. Отдельно снимите крепление и изгибы трубки, чтобы можно было сравнить конфигурацию деталей.
3. Проверьте маркировку старого элемента и измерьте его геометрию: развёрнутую длину или размеры после гибки, диаметр трубки и расстояния, необходимые для крепления. Зафиксируйте известные мощность и напряжение, не определяя их по внешнему виду.
4. Сверьте выбранный трубчатый электронагреватель с фактическим узлом CJ420. Уточните, совпадают ли форма, положение крепления и направление выводов; не пытайтесь компенсировать несовпадение силовым изгибом трубки.
5. Установите ТЭН без механического напряжения, закрепите его и подключите по схеме оборудования. Если назначение выводов или схема подключения неясны, не подбирайте соединения предположительно.
6. Перед штатным включением проверьте фиксацию элемента и отсутствие посторонних предметов в зоне нагрева CJ420. Пробный запуск выполняйте по правилам эксплуатации отпускной печи.

Какие исполнения можно задать для ТЭН CJ420

Название задаёт назначение для отпускной печи CJ420, но не сообщает конструкцию самого элемента. Поэтому перечисленные ниже параметры - варианты заказа, а не утверждение о том, что именно так выполнен каталожный ТЭН.

• Крепление для CJ420 в названии не обозначено. Для нового элемента можно выбрать штуцер с гайкой либо фланец; из доступных резьб укажите нужную для узла: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Выводы исходного ТЭН CJ420 не описаны. При заказе можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; необходимый вариант задают по подключению в узле печи.
• Материал оболочки каталожного ТЭН CJ420 не указан. Для воздушного исполнения по заказу выбирают чёрную сталь, если температура оболочки умеренная, или нержавеющую либо жаропрочную сталь при высокой температуре оболочки.
• Мощность и напряжение для CJ420 в названии отсутствуют. В заказе можно указать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении габаритов выбранную мощность рассчитывают с учётом среды и нагрузки на оболочку.
• Форма и длина элемента CJ420 также не заданы. Для заказа доступны прямое, U-, W-, M- и Г-образное исполнение, форма «скрепка», кольцо, спираль или вариант по эскизу; для воздуха с обдувом можно предусмотреть оребрённый ТЭН. Дополнительно возможны встроенный термовыключатель или термостат.

Где применяют подобные воздушные нагреватели

Подобные трубчатые ТЭН применяют в настольных мини-печах для выпечки и запекания, настенных электроконвекторах для естественного конвективного обогрева и сухожаровых шкафах для стерилизации инструмента. В мини-печах встречается ТЭН верхний нижний нагрев, а в конвекторах и закрытых шкафах устройство узла зависит от конкретной модели. Это примеры применений воздушных нагревателей, а не описание конструкции отпускной печи CJ420.

Воздушные элементы используют также в сушильных камерах для древесины, бытовых и фермерских инкубаторах, где воздух перемешивается вентилятором, и нагревателях горячей регенерации адсорбционных осушителей сжатого воздуха и газа. Нагрев приточного воздуха - ещё одна задача для трубчатых нагревателей, обычно с учётом движения потока. У этих установок различаются режимы, камера и требования к элементу; назначение ТЭН для CJ420 само по себе не задаёт совместимость с перечисленным оборудованием. Для выбора формы и материала важны реальные условия в узле отпускной печи, а не только общая принадлежность к воздушным нагревателям.

Что сообщить для подбора ТЭН к CJ420

Для подбора замены или другого исполнения для отпускной печи CJ420 подготовьте сведения, которые помогут связать размеры детали с конкретным узлом.

• Укажите модель оборудования: отпускная печь CJ420. Приложите фотографии старого элемента и места его установки.
• Передайте маркировку с ТЭН, если она сохранилась, и сообщите известные мощность и напряжение.
• Укажите длину и форму трубки, её диаметр и размеры крепления; отдельно отметьте положение выводов.
• Опишите среду вокруг элемента: воздух неподвижный или с обдувом. Если требуется другое исполнение, назовите материал оболочки, форму и тип выводов.
