Характеристики
| Маркировка | 170А8,5/1,5Т380 |
|---|---|
| Развёрнутая длина | 1700 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 8,5 мм |
| Мощность | 1,5 кВт |
| Напряжение | 380 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Что означает маркировка 170А8,5/1,5Т380
Маркировка этого ТЭН задаёт геометрию, электрические номиналы и среду работы. Эти параметры связаны: активную длину рассчитывают с учётом холодных зон, а полученную нагрузку сравнивают с пределом для указанной среды по ГОСТ 13268-88.
- 170 означает развёрнутую длину 1700 мм. Это длина трубки до гибки; внешний габарит готового элемента зависит от его формы.
- A обозначает контактный стержень длиной 40 мм в заделке. Диаметр оболочки этого исполнения - 8,5 мм.
- Параметры 1,5/380 означают мощность 1,5 кВт и напряжение 380 В. Для этих номиналов расчётный ток составляет 3,9 А, а расчётное сопротивление в рабочем режиме - 96,3 Ом.
- Буква T задаёт неподвижный воздух и газы с температурой на оболочке выше 450 °C. Это обозначение среды, а не геометрии или способа крепления.
- При холодных зонах по 40 мм активная длина равна 1620 мм. Для сочетания активной длины 1620 мм, оболочки 8,5 мм и мощности 1,5 кВт расчётная удельная поверхностная мощность составляет 3,47 Вт/см². Предел для среды с кодом T по ГОСТ 13268-88 - 5 Вт/см², запас до него - 31 %.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1620 мм |
|---|---|
| Расчётный ток | 3,9 А |
| Расчётное сопротивление в рабочем режиме | 96,3 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,47 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 31 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какие исполнения можно заказать для ТЭН длиной 1700 мм
Исходное исполнение имеет развёрнутую длину 1700 мм, диаметр оболочки 8,5 мм, мощность 1,5 кВт и напряжение 380 В. По заказу можно изменить отдельные параметры или добавить элементы, которых нет в маркировке; отличия следует задать относительно этого сочетания.
- Мощность и напряжение исходной модели - 1,5 кВт и 380 В. По заказу можем задать другое сочетание номиналов; удельную нагрузку для выбранной мощности рассчитываем применительно к неподвижной газовой среде, указанной кодом T.
- Контактный стержень в исходной маркировке имеет длину 40 мм и код A. Для исполнения с развёрнутой длиной 1700 мм можно задать другой код длины: B - 65 мм, C - 100 мм, D - 125 мм, E - 160 мм, F - 250 мм, G - 400 мм или H - 630 мм. На концах стержней можем выполнить резьбу М4, М5 или М6 с гайками и шайбами; другой вариант - провода в термостойкой изоляции.
- Материал оболочки в названии не указан. Для воздуха можем сделать оболочку из чёрной стали при умеренной температуре оболочки либо из нержавеющей или жаропрочной стали при высокой. Материал для исполнения с кодом T задают отдельно с учётом температуры оболочки.
- Крепление в маркировке не обозначено. Для элемента длиной 1700 мм можем выполнить штуцер с гайкой с выбранной метрической или трубной резьбой либо фланцевое исполнение; нужный размер и посадку укажите в задании.

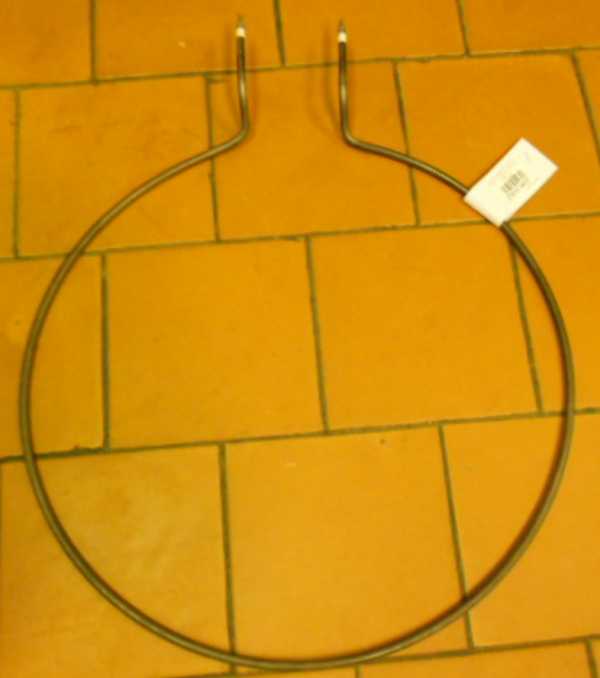

- Форма исходного элемента в названии не указана, задана только развёрнутая длина 1700 мм. По заказу делаем прямую, U-, W-, M-, Г-образную форму, спираль, кольцо, скрепку или исполнение по эскизу. Для воздушного потока можем добавить оребрение. Также в ТЭН длиной 1700 мм можно встроить термовыключатель или термостат, если такое дополнение требуется в заданной схеме управления.
Расчётные варианты: стержень, напряжение и мощность
Для базового ТЭН 170А8,5/1,5Т380 активная длина составляет 1620 мм при развёрнутой длине 1700 мм и холодных зонах по 40 мм. Если общую развёрнутую длину оставить 1700 мм, а код A заменить на код B, стержень изменится с 40 до 65 мм. Тогда активная часть составит 1570 мм, а удельная нагрузка - 3,58 Вт/см² вместо 3,47 Вт/см² у базового варианта. Значит, длину контактного стержня нельзя рассматривать отдельно от активной зоны: при заказе важно зафиксировать и код стержня, и развёрнутую длину.
Для исполнения мощностью 1,5 кВт рассчитан вариант на 220 В вместо исходных 380 В. В нём ток составляет 6,8 А, сопротивление спирали - 32,3 Ом. Для оболочки диаметром 8,5 мм и развёрнутой длины 1700 мм пересчитывается спираль под 220 В, а геометрические размеры элемента сохраняются. Это отдельное электрическое исполнение, а не простая замена маркировки напряжения на исходном ТЭН.
На той же развёрнутой длине 1700 мм рассмотрены исполнения мощностью 1,1 и 1,9 кВт. Для 1,1 кВт удельная нагрузка составляет 2,54 Вт/см², для 1,9 кВт - 4,39 Вт/см². В обоих случаях расчётный предел для среды с кодом T по ГОСТ 13268-88 равен 5 Вт/см², поэтому приведённые варианты остаются в его пределах. Для сравнения, исходные 1,5 кВт дают 3,47 Вт/см² и запас до предела 31 %. Эти цифры показывают, как при неизменной развёрнутой длине меняется нагрузка на оболочку при выборе другой мощности.
Расчёты для ТЭН длиной 1700 мм отдельно показывают влияние стержня, напряжения и мощности; варианта расчёта штуцера среди них нет. Само крепление можно задать дополнительно: например, указать штуцер с гайкой и требуемую резьбу либо фланец. В заказе следует разделять эти решения: размер и посадка крепления относятся к компоновке, а параметры 1,5 кВт, 380 В и код A - к исходному электрическому исполнению и выводу.
Материал оболочки также не зашифрован в обозначении 170А8,5/1,5Т380. Для воздуха доступны чёрная сталь при умеренной температуре оболочки и нержавеющая либо жаропрочная сталь при высокой. Поэтому даже при сохранении длины 1700 мм, диаметра 8,5 мм и мощности 1,5 кВт материал нужно указать отдельно, исходя из температуры оболочки в неподвижной газовой среде.
Почему ТЭН с кодом T нельзя назначать для воды
ТЭН 170А8,5/1,5Т380 обозначен для неподвижного воздуха и газов при температуре оболочки выше 450 °C. Код T не описывает работу в воде: для жидкой среды требуется отдельно заданное исполнение, поэтому параметры этого воздушного тэна нельзя автоматически переносить на нагрев жидкости.
- Буква T в маркировке 170А8,5/1,5Т380 относится к неподвижной газовой среде с температурой оболочки выше 450 °C.
- Предел 5 Вт/см² по ГОСТ 13268-88 и расчётная нагрузка 3,47 Вт/см² указаны для этой среды; эти значения сами по себе не подтверждают применение оболочки в воде.
- По ГОСТ 13268-88 буква S применяется для неподвижной газовой среды при температуре оболочки до 450 °C. У рассматриваемого ТЭН другой код: T, то есть режим выше 450 °C.
- Для движущегося воздуха справочные данные используют букву O: в таком режиме указаны скорость не менее 6 м/с и температура оболочки до 450 °C. Это не режим ТЭН 170А8,5/1,5Т380, у которого в маркировке стоит T.
- Названия «тэн для печи» или «ТЭН для тепловой пушки» сами по себе не подтверждают соответствие. Нужно сопоставить фактическую среду и режим с обозначением T, а при отличиях запросить другое исполнение.
Что сверить для заказа исполнения 170А8,5/1,5Т380
Для повторения этого исполнения сверьте маркировку 170А8,5/1,5Т380 и её параметры: развёрнутая длина 1700 мм, диаметр оболочки 8,5 мм, мощность 1,5 кВт, напряжение 380 В, стержень 40 мм с кодом A, неподвижная газовая среда выше 450 °C. Отдельно сообщите, если нужны иные материал оболочки, форма, крепление, длина выводов или электрические номиналы. Если маркировки нет, приложите фото старого элемента и укажите длину и форму после гибки, диаметр трубки, питание, среду и крепление; при наличии сообщите модель оборудования.
Вопросы
Можно ли сделать ТЭН 170А8,5/1,5Т380 с другой резьбой штуцера или другим креплением?
Да. Крепление в маркировке не задано: для элемента длиной 1700 мм можно указать штуцер с гайкой и нужную метрическую или трубную резьбу либо фланцевое исполнение. Подбор крепления нужно согласовать с посадкой оборудования.
Можно ли изменить выводы или длину контактного стержня 40 мм?
Да. Код A в исходном исполнении означает стержень длиной 40 мм; можно задать другие длины по ГОСТ 13268-88, в том числе 65 мм с кодом B. Также для ТЭН 1700 мм можно выбрать резьбовые концы М4, М5 или М6 либо провода в термостойкой изоляции.
Можно ли изменить мощность 1,5 кВт или напряжение 380 В при тех же размерах?
Да. Для варианта 1,5 кВт на 220 В указаны ток 6,8 А и сопротивление спирали 32,3 Ом: у ТЭН с длиной 1700 мм и оболочкой 8,5 мм геометрические размеры сохраняются, а спираль пересчитывается под новое напряжение. Для мощности 1,1 кВт нагрузка составляет 2,54 Вт/см², для 1,9 кВт - 4,39 Вт/см².
Можно ли заказать ТЭН с длиной 1700 мм и диаметром 8,5 мм по старому образцу без маркировки?
Можно передать образец или фото, указав требуемые 1700 мм и 8,5 мм. Дополнительно задайте мощность, напряжение, среду, форму, длину стержня и крепление: без маркировки нельзя считать, что образец соответствует параметрам 1,5 кВт, 380 В и коду A.
Можно ли поставить ТЭН с кодом T в другую среду?
Код T у модели 170А8,5/1,5Т380 обозначает неподвижный воздух и газы выше 450 °C. Расчётная нагрузка 3,47 Вт/см² и предел 5 Вт/см² относятся к этой среде; для воды или движущегося воздуха нужно отдельно подобрать исполнение.
Подойдёт ли ТЭН 170А8,5/1,5Т380 к моему оборудованию?
По одному названию оборудования совместимость подтвердить нельзя. Сверьте длину 1700 мм, диаметр оболочки 8,5 мм, мощность 1,5 кВт, напряжение 380 В, стержень 40 мм, форму и крепление, а также соответствие рабочей среды коду T. Для поиска можно использовать названия «ТЭН для печи для пиццы» или «ТЭН для электроплиты», но они не подтверждают совместимость с конкретной моделью.
