ТЭН 170 А13/1.4 Т 220 Ф4 R=24

Характеристики

Маркировка по частям

Как длина 1700 мм связана с мощностью и средой

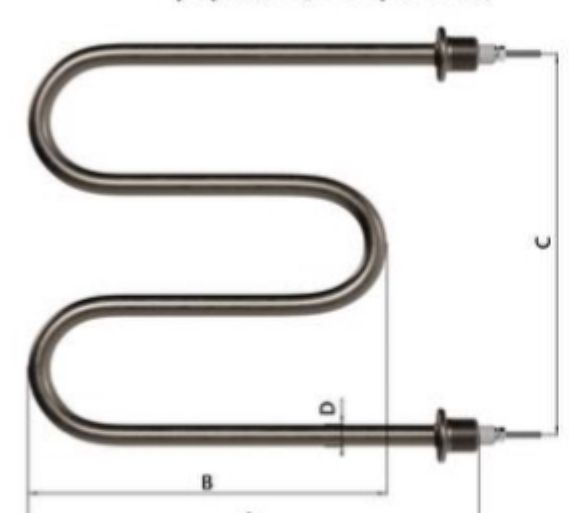

В маркировке 170 А13/1.4 Т 220 Ф4 объединены геометрия, электрические параметры и среда: развёрнутая длина трубки составляет 1700 мм, диаметр оболочки - 13 мм, мощность - 1,4 кВт при напряжении 220 В. Форма Ф4 задана по эскизу.

Буква T указывает на неподвижный воздух и газы с температурой на оболочке выше 450 °C. Это не просто обозначение типа нагревателя: код задаёт среду, для которой следует оценивать нагрузку. При подборе воздушного ТЭН сопоставляют маркировку, длину, диаметр и электрические параметры; совпадения по одной только форме Ф4 недостаточно.

Для длины 1700 мм активный участок рассчитан как 1620 мм. При мощности 1,4 кВт расчётный ток равен 6,4 А, сопротивление в рабочем режиме - 34,6 Ом. На этот активный участок приходится удельная поверхностная мощность 2,12 Вт/см². Предел для указанной среды по ГОСТ 13268-88 составляет 5 Вт/см², а расчётный запас до него - 58 %. В рекомендации ГОСТ для такой среды указана нержавеющая жаропрочная сталь; материал оболочки именно этого исполнения в маркировке не обозначен.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры исполнения Ф4 можно изменить

Исходная конфигурация - 1700 мм, диаметр оболочки 13 мм, 1,4 кВт, 220 В и форма Ф4; по заказу можно скорректировать конструкцию под заданное подключение и среду.

• Для исходного ТЭН 170 А13/1.4 Т 220 рассчитаны мощность 1,4 кВт и напряжение 220 В. Если для установки нужны иные электрические параметры, можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для длины 1700 мм и оболочки 13 мм отдельно проверяем удельную нагрузку в выбранной среде.
• В маркировке код A означает контактный стержень длиной 40 мм в заделке. Для такого ТЭН можно заказать стержень 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) или 630 мм (код H). На концах предусмотрены резьбы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
• Крепление для исполнения Ф4 в каталожном названии не задано. Для длины 1700 мм и диаметра 13 мм можно заказать штуцер с гайкой или фланец; варианты резьбы штуцера: метрические М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Материал оболочки в названии не указан. Для воздушного исполнения можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
• Форма Ф4 и длина 1700 мм заданы для базового варианта. По заказу можно выполнить прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение либо форму по эскизу.
• Для ТЭН с параметрами 170 А13/1.4 Т 220 дополнительно можно заказать встроенный термовыключатель или термостат; для воздуха с обдувом доступно оребрение.

Что меняется при другой мощности или напряжении

Для длины 1700 мм в расчёте рассмотрена мощность 1,8 кВт: удельная нагрузка составляет 2,72 Вт/см². Это ниже предела 5 Вт/см² по ГОСТ 13268-88 для указанной среды. Такой расчёт помогает оценить вариант относительно исходных 1,4 кВт, но не заменяет проверку требуемого теплового режима оборудования.

При мощности 1 кВт и той же развёрнутой длине 1700 мм нагрузка составляет 1,51 Вт/см². Она также находится в пределах приведённого ГОСТ значения для этой среды. Оба значения относятся к расчётным вариантам, а не к маркировке базового ТЭН: для исходного исполнения указаны 1,4 кВт и 220 В.

Если сохранить мощность 1,4 кВт, но заказать напряжение 380 В вместо 220 В, расчётный ток составит 3,7 А, сопротивление спирали - 103,1 Ом. Геометрия остаётся прежней, но спираль пересчитывается под новое напряжение. Поэтому при заказе ТЭН по маркировке важно уточнить, требуется ли исходное подключение 220 В или вариант на 380 В.

Где применяют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в лабораторных суховоздушных термостатах для инкубации и культивирования биопроб, серологических и бактериологических исследований, хранения проб. Такие нагреватели встречаются в моделях ТС-1/80 СПУ и ТСО-1/80 СПУ. В бытовых и фермерских инкубаторах они поддерживают температуру в корпусе, а в мини-печах используют неподвижный воздух закрытой камеры.

Подобный трубчатый электронагреватель применяют и в сушильной камере для древесины, где автоматика контролирует температуру и влажность, а также в тигельной плавильной печи, где нагревается воздух между корпусом и тиглем. В промышленном осушителе воздуха нагреватель используют для оттайки льда на испарителе. Во всех этих случаях тип среды помогает оценить применимость воздушного ТЭН, но параметры конкретной установки нужно сверять с исполнением 170 А13/1.4 Т 220 Ф4: длиной 1700 мм, оболочкой 13 мм и напряжением 220 В.

Почему воздушный ТЭН 170 А13/1.4 Т нельзя считать водяным

Код T в маркировке этого ТЭН относится к неподвижному воздуху и газам выше 450 °C. Расчётная нагрузка 2,12 Вт/см² для активного участка 1620 мм и её сравнение с пределом 5 Вт/см² относятся к этой среде, а не к воде.

• Мощность 1,4 кВт и напряжение 220 В описывают электрические параметры, но не подтверждают возможность работы в воде.
• Длина 1700 мм, диаметр 13 мм и форма Ф4 не меняют среду, обозначенную кодом T.
• Расчётный запас 58 % получен для заявленного режима неподвижного воздуха и газов.
• Для другой среды нужно отдельно задать условия применения и подобрать исполнение с расчётом под неё.
• При заказе сообщите, что нагревается: неподвижный воздух, воздух с обдувом, вода или масло.

Что указать для изготовления ТЭН с параметрами Ф4

Для повторения каталожного исполнения укажите маркировку 170 А13/1.4 Т 220 Ф4, развёрнутую длину 1700 мм и диаметр оболочки 13 мм. Если маркировка старого нагревателя отсутствует, приложите его фотографию и снимок места установки. Модель оборудования тоже поможет сопоставить конструкцию, но сама по себе не подтверждает взаимозаменяемость.

Если требуется не точная копия, а изменение исполнения, обозначьте мощность, напряжение, среду, тип крепления и нужную длину контактного стержня. Для базового варианта стержень в заделке составляет 40 мм, а для изменения напряжения с 220 на 380 В пересчитывается спираль. При изменении геометрии отдельно уточните, сохраняются ли длина 1700 мм и форма Ф4.
