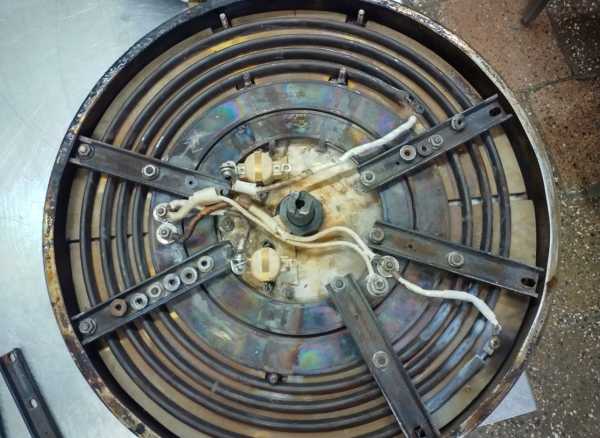

Воздушный ТЭН из нержавеющей стали, диаметр 10 мм

Характеристики

Тип	воздушный трубчатый ТЭН
Диаметр трубки	10 мм
Материал оболочки	нержавеющая сталь
Среда	воздух

Что известно и что нужно уточнить

Параметр	В названии	Для изготовления
Мощность	нет в названии	уточнить по старому ТЭН или эскизу
Напряжение	нет в названии	уточнить по старому ТЭН или эскизу
Развёрнутая длина	нет в названии	уточнить по старому ТЭН или эскизу
Диаметр оболочки	10 мм	есть
Форма	нет в названии	уточнить по старому ТЭН или эскизу
Крепление (штуцер, резьба)	нет в названии	уточнить по старому ТЭН или эскизу
Выводы	нет в названии	уточнить по старому ТЭН или эскизу
Среда	воздух	есть
Материал оболочки	нержавеющая сталь	есть

Что говорит маркировка о среде для ТЭН диаметром 10 мм

Для этого воздушного ТЭН известны диаметр трубки 10 мм и материал оболочки - нержавеющая сталь. В названии не указаны режим воздуха, длина, форма, мощность, напряжение и крепление. Поэтому по одной карточке нельзя определить, как нагреватель располагается в установке и какую электрическую нагрузку он рассчитан выдерживать.

Буква среды в маркировке по ГОСТ 13268-88 уточняет условия работы. Обозначение S применяют для неподвижной газовой среды при температуре оболочки до 450 °C. Если воздух движется со скоростью не менее 6 м/с, режим до 450 °C обозначают O, а при температуре оболочки выше 450 °C - K. В названии этого ТЭН буквы нет: воздушное исполнение не сообщает, неподвижен ли поток и какая температура оболочки требуется.

Для подбора исполнения на базе трубки диаметром 10 мм из нержавеющей стали сообщите, есть ли обдув, какова его скорость и какая температура нужна в рабочей зоне. Также потребуются геометрия и параметры подключения: маркировка старого нагревателя, развёрнутая длина либо длина и форма после гибки, крепление, мощность и напряжение. Если маркировка не сохранилась, пригодятся модель оборудования или фотография старого ТЭН. Эти данные позволяют определить, чего не хватает для расчёта, а не назначать букву среды только по материалу оболочки.

Какие исполнения можно задать для трубки 10 мм

В исходном названии воздушного ТЭН заданы диаметр 10 мм и нержавеющая оболочка. Узел крепления, выводы, электрические параметры и геометрия остаются предметом согласования.

Оболочка: для этого исполнения указана нержавеющая сталь → по заказу можем выполнить её из чёрной стали, нержавеющей AISI 304, AISI 316 или 12Х18Н10Т, жаропрочной стали, меди либо титана; также доступны покрытия цинком или фторопластом.
Крепление: способ фиксации воздушной трубки диаметром 10 мм в названии не задан → можно согласовать штуцер с гайкой и метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; другой вариант - фланец.
Выводы: для нержавеющего воздушного ТЭН способ подключения не указан → по заказу выполняем контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны задаём с учётом прежнего нагревателя.
Мощность и напряжение: в названии воздушного нагревателя диаметром 10 мм электрические значения не приведены → по заказу задаём мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении габаритов изменение мощности меняет удельную нагрузку на оболочку, поэтому её пересчитываем для указанного режима воздуха.
Форма и длина: название фиксирует диаметр трубки 10 мм, но не её конфигурацию → можно заказать прямое исполнение, U-, W-, M- или Г-образную форму, скрепку, кольцо, спиральное либо оребрённое исполнение, а также вариант по эскизу. Для заданной конфигурации согласуем длину трубки, радиус гиба и межосевое расстояние.
Дополнительное оснащение: в названии воздушного ТЭН терморегулирующие элементы не обозначены → по заказу можем встроить термовыключатель или термостат.

В каких процессах используют воздушные ТЭН

Подобные трубчатые ТЭН применяют в термоусадочных туннелях: горячий воздух обдувает изделия после обмотки термоплёнкой. Их используют и в сушильных камерах для древесины, где пиломатериалы сушат до эксплуатационной влажности, контролируя температуру и влажность воздуха. Диаметр 10 мм и нержавеющая оболочка описывают рассматриваемый ТЭН, но не задают его мощность или форму для конкретной установки.

Подобные ТЭН применяют в микроволновых печах с грилем для получения корочки, в сухожаровых шкафах для стерилизации инструмента, а также в настольных мини-печах для выпечки и запекания. Запрос «тэн для печи» может относиться к разным конструкциям: здесь подтверждены только воздушное исполнение, трубка диаметром 10 мм и нержавеющая сталь. Нагреватели такого типа используют также в лабораторных сушильных шкафах для сушки образцов и термообработки проб.

Для выбора воздушного ТЭН из нержавейки нужно сопоставить с установкой не только диаметр трубки. Потребуются сведения о месте установки, типе крепления, электрических параметрах и движении воздуха. По ним определяют конфигурацию и нагрузку именно для нагревателя с оболочкой из нержавеющей стали, не перенося на него параметры похожего оборудования.

Неподвижный воздух или обдув: что учесть для трубки 10 мм

Диаметр 10 мм сам по себе не определяет допустимую мощность воздушного ТЭН. Тепло от оболочки отводится по-разному в неподвижном воздухе и при обдуве. Поэтому для трубки из нержавеющей стали одинакового диаметра условия работы зависят не только от размера, но и от режима среды. В названии этого товара мощность и буква среды не приведены.

В маркировке по ГОСТ 13268-88 обозначение S относится к неподвижному газу, а O и K - к движущемуся воздуху со скоростью не менее 6 м/с. Для O указана температура оболочки до 450 °C, для K - выше 450 °C. Эти обозначения помогают описать режим для трубчатого электронагревателя диаметром 10 мм, но без данных об установке нельзя выбрать нужное. Если известен только факт нагрева воздуха, режим остаётся неуточнённым.

Оребрение следует рассматривать как отдельное исполнение, а не как свойство данного товара. Для промышленных воздухонагревателей коэффициент оребрения может составлять от 5,8 до 22,6. Это показывает, насколько может увеличиться площадь теплообмена у оребрённой трубы, но не задаёт коэффициент для ТЭН из карточки: оребрение в названии не указано. Если оно требуется, его согласуют вместе с мощностью и режимом воздуха.

Для неподвижного воздуха укажите отсутствие обдува: в маркировке по ГОСТ для этого режима используют букву S.
Для движущегося потока сообщите скорость: обозначение O связано с обдувом не менее 6 м/с при температуре оболочки до 450 °C.
Если при движении воздуха температура оболочки должна быть выше 450 °C, укажите это отдельно: такой режим обозначают буквой K.

Вопросы

Можно ли для ТЭН диаметром 10 мм выбрать другую резьбу штуцера или крепление?

Да. В названии воздушного ТЭН крепление не задано, поэтому можно согласовать штуцер с подходящей резьбой либо фланец.

Можно ли изменить выводы на воздушном ТЭН из нержавеющей стали?

Да. Для исполнения диаметром 10 мм можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции.

Можно ли задать другую мощность или напряжение для трубки 10 мм?

Да, эти параметры согласуют отдельно. При тех же габаритах изменение мощности меняет удельную нагрузку на нержавеющую оболочку, поэтому её пересчитывают под режим воздуха.

Можно ли подобрать воздушный ТЭН диаметром 10 мм без маркировки старого?

Да, если есть сведения о геометрии, креплении, мощности, напряжении и воздушном режиме. Фотография или модель оборудования помогут уточнить исполнение, но одного диаметра 10 мм недостаточно.

Можно ли использовать ТЭН из нержавеющей стали в неподвижном воздухе или при обдуве?

В названии указано воздушное исполнение, но не уточнены движение воздуха и температура оболочки. Для выбора нагрузки трубки диаметром 10 мм эти условия нужно определить.

Подойдёт ли ТЭН диаметром 10 мм к моей печи или сушильному оборудованию?

В названии подтверждены воздушное исполнение, диаметр 10 мм и нержавеющая оболочка. Для проверки соответствия нужно сопоставить форму, длину, крепление, мощность и напряжение.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
