Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Обогрев оборудования |
| Обозначение оборудования | РУ-10 |
| Объект | Закрытые трансформаторные подстанции |
Воздушный нагреватель не предназначен автоматически для воды
По назначению это воздушный ТЭН для обогрева оборудования подстанции. Использование в воде или масле не подтверждено названием, поэтому перед заменой нужно сверить среду и параметры старого нагревателя.
Не следует переносить назначение на другую установку: запрос «тэн для печи» или «тэн для обогревателя» сам по себе не означает, что этот ТЭН подойдёт.
- Сверьте среду: воздух, вода или масло.
- Для замены в сушильной камере или другом оборудовании нужны отдельные данные старого ТЭН.
Схему подключения выбирают по напряжению ТЭН
Для нескольких ТЭН в трёхфазной сети ТЭН на 220 В соединяют звездой, а на 380 В - треугольником. При соединении звездой между фазой и нулём 220 В.
Напряжение этого товара в названии не указано. Перед подключением проверьте маркировку конкретного нагревателя.
- Один ТЭН подключают по его маркировке и схеме оборудования.
- Не выбирайте схему для группы нагревателей, пока не установлены их напряжение и параметры сети.
Старый ТЭН проверяют вместе с его маркировкой
При проверке мультиметром зафиксируйте сопротивление спирали и отдельно проверьте изоляцию. По одному показанию сопротивления нельзя определить замену без данных о мощности и напряжении.
Ищите маркировку у вывода или на штуцере. Сопоставьте её с размерами и формой нагревателя.
- Запишите показание сопротивления и данные с маркировки.
- Измерьте развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
Форму и крепление задают по старому образцу

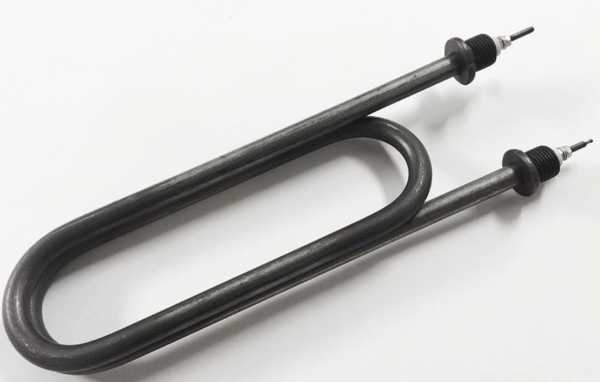

Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого ТЭН. По заказу доступны прямая форма, U, M, W, спираль, скрепка или форма по эскизу.
Варианты крепления по заказу: штуцер с гайкой или фланец. Наличие конкретной формы и крепления у этого товара в названии не указано.
- Укажите резьбу штуцера или межосевое расстояние фланца.
- Приложите фото старого нагревателя, если чертежа нет.
Обдув влияет на условия работы нагревателя
По ГОСТ 13268-88 буква S обозначает нагрев в неподвижном воздухе при температуре оболочки до 450 °C, T - в неподвижном воздухе свыше 450 °C. Буква O относится к движущемуся воздуху со скоростью не менее 6 м/с при температуре оболочки до 450 °C, K - к такой же среде свыше 450 °C.
Это обозначения условий нагрева, а не характеристика данного товара: его маркировка в названии не приведена. Ваттная нагрузка ТЭН и допустимые условия зависят от конкретного исполнения.
- Уточните, есть ли обдув и какова среда нагрева.
- Не переносите параметры воздушного ТЭН на нагреватель для воздухоохладителя холодильной камеры.
Какие данные подготовить для подбора замены
Для расчёта пришлите маркировку со старого ТЭН, размеры, мощность, напряжение и сведения о среде. Также укажите модель оборудования или приложите фото.
В справочнике среди примеров оборудования указан обогреватель распределительного шкафа Rittal. Совпадение по назначению не подтверждает совместимость: её определяют по маркировке и размерам старого ТЭН.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Тип крепления, резьба или межосевое расстояние, модель оборудования либо фото.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одному названию это определить нельзя. Сверьте маркировку старого нагревателя, размеры, мощность, напряжение и крепление; в справочнике для шкафного обогрева приведён пример Rittal.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно прислать образец, эскиз или фото и указать размеры, мощность, напряжение, среду и крепление.
Можно ли поставить этот ТЭН в воду или масло?
Назначение нагрева воды или масла для этого товара не указано. До установки сверьте среду и параметры старого ТЭН.
Как проверить старый ТЭН мультиметром?
Зафиксируйте сопротивление спирали и отдельно проверьте изоляцию. Для сопоставления результата нужны данные о мощности и напряжении нагревателя.
Что прислать для расчёта замены?
Маркировку, развёрнутую длину или форму и длину после гибки, диаметр трубки, мощность, напряжение, среду и данные о креплении. Если возможно, приложите фото или укажите модель оборудования.
Можно ли использовать его вместо ТЭН для печи?
Совместимость с печью по названию не подтверждена. Для такой замены нужны размеры и маркировка старого нагревателя, а также его мощность, напряжение и крепление.
