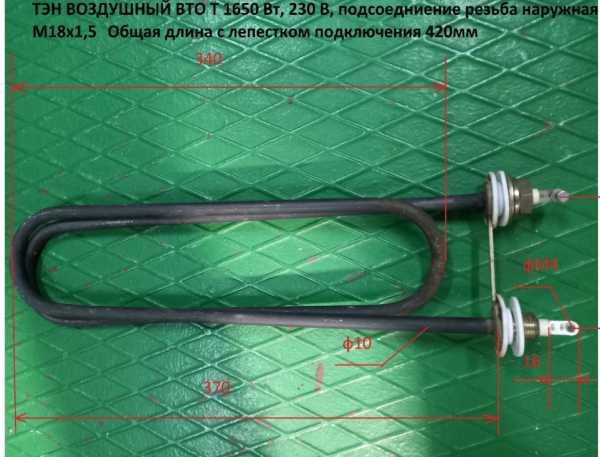

ТЭН воздушный ВТО 1650Вт, 230В

Характеристики

Что известно и что нужно уточнить

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

ВТО 1650 Вт на 230 В: почему воздушное исполнение не для воды

В названии товара заданы воздушное исполнение, обозначение ВТО, мощность 1650 Вт и напряжение 230 В. Данных о длине, диаметре трубки, форме, креплении и материале оболочки нет. По этим четырём параметрам нельзя определить, как нагреватель встанет в оборудование и какой будет теплоотвод от оболочки. Поэтому считать ВТО водяным ТЭН или устанавливать его в воду на основании одной мощности нельзя.

Для ВТО 1650 Вт на 230 В указана воздушная среда, но не уточнено, неподвижен воздух или движется с обдувом. Это различие влияет на условия охлаждения оболочки. Вода создаёт другие условия теплоотвода, поэтому работа в ней не подтверждается тем, что нагреватель подключается к сети 230 В. Электрические параметры и допустимая рабочая среда отвечают на разные вопросы.

Чтобы оценить замену или изменить исполнение воздушного ТЭН, нужны данные о среде, габаритах и способе крепления. Название ВТО 1650 Вт, 230 В помогает определить исходную электрическую точку, но не описывает конструкцию целиком. Если установка предполагает воду, это следует указать при подборе: воздушный нагреватель нельзя считать пригодным для воды без отдельного подтверждения исполнения. Трубчатый электронагреватель для другой среды выбирают с учётом её условий, а не только совпадения напряжения.

Варианты исполнения: расчёт для этого ТЭН

Расчётные варианты для исходных 1650 Вт и 230 В

Для ВТО мощностью 1650 Вт на 230 В расчётный ток составляет 7,2 А, расчётное сопротивление в рабочем режиме - 32,1 Ом. Это ориентиры для указанного исполнения. Если меняется мощность или напряжение, ток и сопротивление нужно рассматривать для нового сочетания параметров; при этом для воздушного нагревателя отдельно проверяют тепловую нагрузку на оболочку.

Для варианта 0,8 кВт на 230 В ток составит 3,5 А. При сохранении длины нагрузка на оболочку изменится в 0,48 раза. Это заметное отличие от исходного ВТО 1650 Вт, но само по себе оно не определяет, подходит ли такая длина для выбранной среды. При заказе важно связать мощность 0,8 кВт с геометрией нагревателя и условиями работы, а не переносить на этот вариант параметры исходного исполнения.

Для 2,5 кВт на 230 В расчётный ток составит 10,9 А. Если длина останется той же, нагрузка на оболочку изменится в 1,52 раза. По сравнению с исходными 1650 Вт это больший тепловой режим для той же длины, поэтому вариант требует проверки под конкретную среду. Значение тока помогает оценить электрическую сторону, но не заменяет проверки теплоотвода.

Вариант 1,65 кВт на 220 В вместо 230 В даёт ток 7,5 А и сопротивление спирали 29,3 Ом. Размеры при этом остаются, а спираль пересчитывают. Следовательно, одинаковая геометрия не означает одинаковые электрические характеристики. Если ВТО 1650 Вт требуется подключать к 220 В, расчёт этого варианта нельзя заменять исходными значениями 7,2 А и 32,1 Ом.

Как изменить исполнение воздушного ВТО

Для исходного ВТО в названии указаны 1650 Вт и 230 В. Крепление, выводы, материал оболочки и форма в каталожном обозначении не заданы.

• У воздушного ВТО исходная мощность 1650 Вт и напряжение 230 В → по заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для тех же размеров при иной мощности рассчитываем нагрузку на оболочку с учётом среды.
• Для ВТО 1650 Вт, 230 В тип присоединения в названии не указан. Если монтаж требует резьбового штуцера с гайкой, по заказу доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; можно также выполнить крепление на фланце.
• У воздушного ТЭН мощностью 1650 Вт на 230 В конфигурация выводов не обозначена → можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Для оболочки ВТО 1650 Вт, 230 В в каталоге материал не задан → по заказу доступны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; также возможно покрытие цинком или фторопластом.
• Форма и длина воздушного ВТО в названии не указаны → можно заказать прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу.
• Для воздушного ВТО 1650 Вт на 230 В дополнительно можно заказать встроенный термовыключатель или термостат.

Где применяют подобные воздушные нагреватели

Подобные трубчатые ТЭН применяют в сухожаровых шкафах-стерилизаторах, лабораторных сушильных шкафах и настольных мини-печах. Мини-печь используют для выпечки и запекания в небольшой закрытой камере. ТЭН для печи подбирают с учётом формы камеры и установки нагревателя: совпадение напряжения 230 В с ВТО ещё не определяет совместимость.

Подобные нагреватели встречаются в промышленных осушителях воздуха, где оттаивают иней на испарителе, и в настенных электроконвекторах, где нагревают воздух за счёт естественной конвекции. Электронагреватели горячей регенерации применяют для нагрева воздуха или природного газа при восстановлении адсорбента в осушителях сжатого воздуха и газа. Это разные задачи по среде и теплоотводу. Для ВТО 1650 Вт на 230 В такие примеры показывают области применения воздушных нагревателей, но не заменяют сверку габаритов и крепления с конкретной установкой.

Неподвижный воздух и обдув для ВТО 1650 Вт

Для воздушного ТЭН ВТО мощностью 1650 Вт на 230 В важно определить, в каком режиме движется воздух вокруг оболочки. Внутри закрытой камеры он может оставаться неподвижным, а в другой установке нагреватель работает в потоке. Эти условия отличаются теплоотводом; в названии товара скорость потока и конструкция оборудования не указаны. Поэтому по одной мощности нельзя заключить, что ВТО подходит для любого воздушного режима.

Если рассматривается ТЭН движущийся воздух, нужно оценивать не только питание 230 В, но и условия потока вместе с геометрией нагревателя. Расчётные варианты показывают влияние мощности при сохранении длины: для 0,8 кВт нагрузка на оболочку меняется в 0,48 раза, для 2,5 кВт - в 1,52 раза. Это сравнение с исходным ВТО 1650 Вт, а не готовое разрешение на установку в конкретную камеру или воздуховод. Ваттная нагрузка ТЭН должна рассматриваться вместе с рабочей средой.

Название ВТО указывает на воздушное исполнение, но не означает, что этот ТЭН можно перенести в воду без изменений. Для исходных 1650 Вт и 230 В не заявлена работа в воде, а расчёт тока или сопротивления не меняет назначение изделия. Если требуется нагрев воздуха, сообщите, есть ли обдув; если установка работает с водой, задайте эту среду отдельно при подборе. Так электрические параметры ВТО не будут ошибочно приняты за подтверждение пригодности для другого режима.

• Для камеры с неподвижным воздухом укажите, что рассматривается ВТО 1650 Вт на 230 В без обдува.
• Для воздушного потока сообщите условия обдува и размеры установки: они нужны, чтобы проверить нагрузку оболочки при выбранной мощности.
• Для нагрева воды не считайте воздушный ВТО совместимым по умолчанию; требуется отдельный подбор под воду.
