Характеристики
| Тип | Миканитовый хомутовый |
|---|---|
| Внутренний диаметр | 90 мм |
| Ширина | 140 мм |
| Мощность | 1000 Вт |
Где применяется и в каком оборудовании
Миканитовые хомутовые нагреватели применяются для обогрева материального цилиндра термопластавтоматов (ТПА) и экструдеров (одношнековых и двухшнековых). Также используются в клеевых машинах для разогрева узла подачи горячего клея и для обогрева стенок ёмкостей и баков.

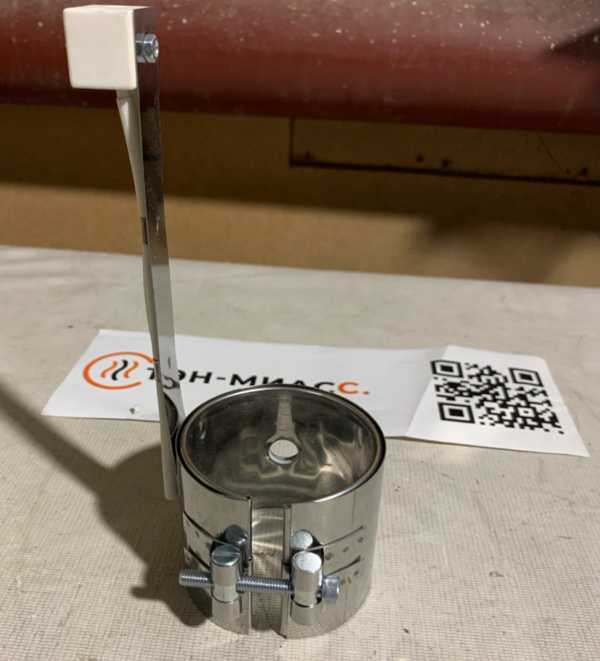

Конструкция и особенности миканитового хомута
Внутри нагревателя резистивный элемент (нихромовая лента), как правило, обмотан вокруг сердечника и изолирован слоем миканита, корпус обычно выполнен из нержавеющей стали. Стяжные болты обеспечивают плотное прилегание к цилиндру.
Миканитовый хомут греет только контактом (кондуктивный нагрев), поэтому зазор или износ поверхности ведут к локальному перегреву.
Подбор хомутового нагревателя для ТПА и экструдера
Для правильного подбора необходимо знать внутренний диаметр и ширину посадочного места на цилиндре. Мощность и напряжение должны соответствовать зоне нагрева. Удельная мощность миканитовых нагревателей обычно не превышает 4-4,5 Вт/см² для сохранения изоляции. При заказе уточните, нужен ли цельный или разъёмный хомут.
Монтаж и затяжка хомута на цилиндре
При монтаже хомут надевается на цилиндр и затягивается стяжными болтами. Важно обеспечить равномерное прилегание по всей поверхности. Недостаточная затяжка приводит к зазору и перегреву, излишняя может повредить нагреватель. Рекомендуется затягивать крест-накрест.
Миканитовая и керамическая изоляция: сравнение
Миканитовые хомуты передают тепло только контактом (кондуктивно), поэтому требуют плотной посадки. Керамические нагреватели дополнительно излучают тепло от раскалённой керамики, что делает их менее чувствительными к зазору. Миканитовая изоляция обычно выдерживает температуру до 350°C при удельной мощности до 4-4,5 Вт/см².
Что прислать для расчёта
Для изготовления или подбора аналога необходимо предоставить: внутренний диаметр и ширину, мощность и напряжение, тип (цельный или разъёмный), наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, а также модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для подбора нужны внутренний диаметр и ширина посадочного места, мощность и напряжение. Уточните модель оборудования или пришлите фото старого нагревателя с маркировкой.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, крест-накрест, чтобы обеспечить плотное прилегание без перекоса. Избегайте чрезмерного усилия, чтобы не повредить нагреватель.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмные (из двух полуколец) и с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром и сравните с расчётным по мощности и напряжению. Проверьте целостность изоляции мегомметром. Осмотрите на предмет вздутий или прогаров.
Что прислать для расчёта?
Необходимы: внутренний диаметр, ширина, мощность, напряжение, тип (цельный/разъёмный), наличие отверстий, тип выводов, длина провода, рабочая температура, модель оборудования или фото старого нагревателя.
Вопрос по теме: Материальный цилиндр ТПА и экструдера: зоны нагрева и замена хомута.
При замене хомута на цилиндре ТПА или экструдера важно точно измерить диаметр и ширину зоны. Учтите, что миканитовый хомут требует плотной посадки для эффективного нагрева.
