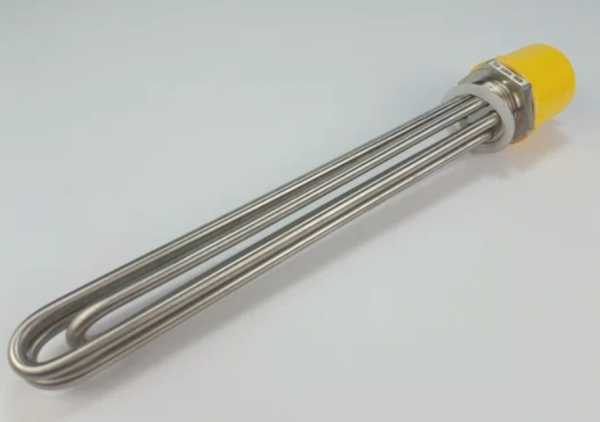

Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 9 кВт |
| Напряжение | 380 В |
| Материал ТЭН | нержавеющая сталь |
| Материал фланца | оцинкованный |
| Присоединительная резьба | G2 1/2 |
Где применяется и в каком оборудовании
Блоки ТЭНБ с резьбой G2 1/2 (трубная цилиндрическая по ГОСТ 6357-81) применяются в электрокотлах с фланцем такого размера. В типовой линейке ТЭНБ (производитель Сибтеплоэнергомаш) резьба G2" используется для блоков 3-12 кВт на 220В. Данный блок на 9 кВт 380В может быть нестандартным исполнением. Уточняйте совместимость.
В оборудовании Zota (электрокотел зота) и ЭВАН используются блоки с разными резьбами: для Zota Balance резьба 1" (3-21 кВт) или 1 1/4" (24-36 кВт). Для данного блока необходима проверка соответствия посадочного места и активной части тэна.
Конструкция и материалы
ТЭНБ - это фланец с трубной резьбой, в который герметично запрессованы трубчатые нагреватели (ТЭНы) диаметром 10 мм. Оболочка ТЭН из нержавеющей стали 08Х18Н10Т, фланец оцинкованный. Рабочее давление для блоков из нержавейки до 6 атм.
Для снижения накипи на тэне важна пониженная ваттная нагрузка (Вт/см2). По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить гильза под датчик, клеммная коробка или термостат по согласованию.
Подбор блока ТЭН
При замене блока в электрокотле необходимо совпасть по резьбе, длине и мощности. Основные параметры: мощность (9 кВт), напряжение (380В), присоединительная резьба (G2 1/2), погружная длина активной части тэна. Уточните ступенчатость управления котла.
Для данного блока 9 кВт 380В рекомендуемый автоматический выключатель: 25А (расчет по току). Если среда теплоносителя этиленгликоль, учитывайте его концентрацию. Для воды важна жёсткость воды и индекс Ланжелье для оценки накипеобразования.
Из нашей практики
Изготавливали блоки 9 кВт на 220 В с резьбой G1 1/2" для энергетического предприятия (среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук).
Также поставляли блоки 15 кВт на 380 В с трубкой 13 мм из AISI 321 для котельного завода (длина 480 мм, выводы М4, партия 19 штук).
Особенности эксплуатации
Сопротивление изоляции ТЭНБ в холодном и рабочем состоянии должно быть не менее 0,5 МОм. Если после хранения оно упало, восстановите сушкой при 120°C до 6 часов или подачей 1/3 номинального напряжения до 6 часов.
Для продления ресурса используйте теплоноситель с пониженной жёсткостью, применяйте буферную ёмкость (теплоаккумулятор) для снижения циклов включения. В системах с антифризом контролируйте его состав.
- Проверяйте сопротивление изоляции перед монтажом.
- Не допускайте сухого включения ТЭН без теплоносителя.
- Для снижения накипи используйте умягчённую воду.
Что прислать для расчёта
Для расчёта и изготовления блока ТЭН необходимо предоставить: что нагреваем и до какой температуры (вода, антифриз, этиленгликоль), присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Если среда этиленгликоль, укажите концентрацию. Для воды важна жёсткость воды. Для крупных систем уточните, нужен ли фланец Ду50 или другой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости необходимы: резьба фланца (G2 1/2), погружная длина, мощность и напряжение вашего котла. Сравните с параметрами блока. Если есть сомнения, пришлите фото старого блока с биркой.
Из какой стали сделан ТЭН?
Оболочка ТЭН выполнена из нержавеющей стали 08Х18Н10Т. Фланец оцинкованный. По заказу возможны другие марки стали, например AISI 321.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, что упрощает ремонт и замену отдельных нагревателей без замены всего блока.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции (не менее 0,5 МОм) и целостность ТЭНов мультиметром. Сравните мощность по сопротивлению: для 9 кВт 380В сопротивление около 16 Ом (R=U2/P). Также осмотрите резьбу и фланец на коррозию.
Что прислать для расчёта нового блока?
Для расчёта необходимы: среда нагрева и температура, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока.
Как правильно подобрать блок при замене в электрокотле?
При замене блока в электрокотле главное - совпадение резьбы (G2 1/2), погружной длины активной части и мощности (9 кВт 380В). Если длина больше или меньше, возможен перегрев или недогрев. Уточните длину по старому блоку.
