Характеристики
| Тип изделия | Блок ТЭН |
|---|---|
| Назначение | Водонагревательные котлы |
Где применяется и в каком оборудовании
Блоки ТЭН для котлов устанавливают в электрические и твердотопливные котлы. У Zota Balance (3-36 кВт) блоки с нержавеющей трубкой, резьба 1" или 1¼", 3 или 6 ступеней мощности, рабочее давление 6 атм. У Zota Lux-X / Solid-X (6-133 кВт) - от 3 до 9 ступеней, давление до 3 атм. В твердотопливных котлах Теплодар Куппер (ОК-9, ОК-15, ПРО-22) штатно предусмотрен резервный ТЭН с термостатом и термоограничителем.
Также блоки тэнов для котлов применяют в промышленных котлах: Zota Prom (60-400 кВт) с цельнотянутой нержавеющей трубкой Ø13 мм и фланцами Ду50/Ду80. Для роли резервного нагревателя в твердотопливных котлах выпускается Zota Reserve-6 (резьба 1", 2-4-6 кВт, 6 атм).
Подбор блока ТЭН для котла
Подбирают блок тэн для котла по мощности, напряжению, числу элементов и присоединению. Номинальные напряжения по ГОСТ 13268-88: 220 или 380 В. Для трёхфазной сети блоки на 220 В собирают алюминиевыми шинами по схеме звезда, на 380 В - по схеме треугольник. Мощность одиночного ТЭН - из ряда ГОСТ: от 0,10 до 25 кВт.
Присоединение - дюймовая резьба по ГОСТ 6357-81 или фланец. Для ТЭНБР (со встроенным механическим термостатом) резьба только G1¼", мощность 3-5 кВт, 220 В. Удельная поверхностная мощность (ваттная нагрузка) зависит от среды: для воды ниже, для антифриза - с учётом концентрации. По заказу делаем съёмные ТЭН, с изоляцией или покрытием.
Из нашей практики
Котельный завод заказал партию 19 блоков по 15 кВт для котлов. Каждый блок - три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Энергетическое предприятие в Казахстане получило блоки 9 кВт (три элемента на 220 В) с резьбой G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Теплоноситель: вода или антифриз, требования к воде
Теплоноситель влияет на выбор материала и режим работы. Для воды важна жёсткость воды: высокая жёсткость ведёт к накипи и снижению ресурса. Для антифриза (пропиленгликоль) учитывают концентрацию и индекс Ризнера - он показывает коррозионную активность. В паспортах ТЭНБ указано, что сопротивление изоляции в холодном и рабочем состоянии - не менее 0,5 МОм; если упало после хранения, восстанавливают сушкой при 120°C или питанием на 1/3 напряжения.
У ZOTA Balance рабочее давление 6 атм, у Zota Lux-X - до 3 атм. Для ТЭНБ из стали 08КП давление 4,5 атм, из нержавейки 08Х18Н10Т - 6 атм. Длина пути утечки тока между оболочкой и контактом - не менее 3,0 мм, торцы на напряжение свыше 48 В оснащают изоляторами.
Конструкция и исполнение блоков ТЭН

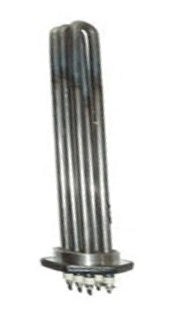

ТЭНБ - фланец с трубной резьбой по ГОСТ 6357-81, в который герметично запрессованы трубчатые нагреватели диаметром 10 мм. Выпускаются на 220 или 380 В. ТЭНБР - регулируемый, со встроенным механическим термостатом, диапазон 0...85°C, гистерезис 2...3°C, работает автономно без пульта управления.
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для ТЭНБР минимальное сечение медного кабеля и автомат: 3 кВт - 3×2,5 мм² / 16 А; 4 кВт - 3×2,5 мм² / 20 А; 5 кВт - 3×4 мм² / 25 А.
Что прислать для расчёта
Для расчёта блока ТЭН для котла укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Если есть модель оборудования или фото старого блока с биркой - это ускорит подбор.
- Среда (вода, антифриз, концентрация пропиленгликоля)
- Температура нагрева
- Присоединительный размер (дюймовая резьба или фланец)
- Мощность, напряжение, схема (звезда/треугольник)
- Погружная длина и место установки
- Модель оборудования или фото бирки
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости нужны присоединительный размер (дюймовая резьба или фланец), мощность, напряжение и погружная длина. Если есть модель котла или фото старого блока - это ускорит подбор.
Из какой стали делают блоки ТЭН?
Стандартно оболочка из нержавеющей стали 08Х18Н10Т или стали 08КП. Нержавейка выдерживает давление до 6 атм, сталь - до 4,5 атм. По заказу возможны другие материалы.
Можно ли отремонтировать блок ТЭН или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это оговаривается на этапе расчёта.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции: в холодном и рабочем состоянии должно быть не менее 0,5 МОм. Если ниже - можно восстановить сушкой при 120°C до 6 часов или подачей 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта нового блока?
Укажите среду (вода или антифриз, концентрация пропиленгликоля), температуру, присоединение, мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото бирки старого блока.
Можно ли использовать антифриз в системе с ТЭНБ?
Да, блоки ТЭН для котлов работают на антифризе. Важны концентрация пропиленгликоля и индекс Ризнера для коррозионной стойкости. Учитывайте, что ваттная нагрузка для антифриза должна быть ниже, чем для воды.
