Характеристики
| Тип изделия | Хомутовый нагреватель |
|---|---|
| Исполнение по названию | Хомутовый |
| Обозначение размера | 110x40 |

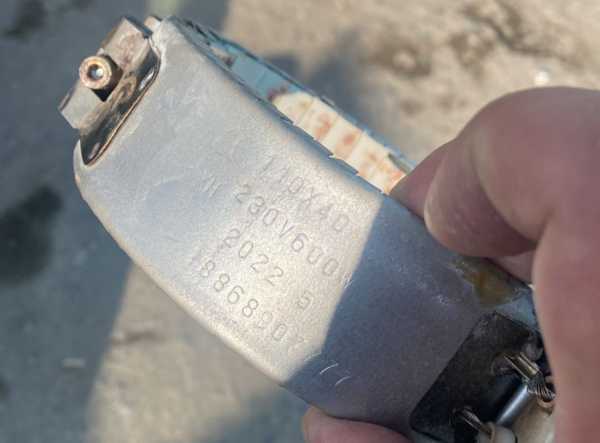

| Название каталога | Хомутовый нагреватель 110x40 |
Как снять размеры со старого хомутового нагревателя
Запишите внутренний диаметр и ширину. Не выводите их из обозначения 110x40: в названии каталога приведён только размер без пояснения, какой параметр указан первым.
Отметьте, цельный нагреватель или разъёмный, есть ли вырез или отверстие под термопару. Сфотографируйте маркировку и расположение выводов.
- Внутренний диаметр и ширина
- Мощность и напряжение, если они указаны на маркировке
- Тип выводов и длина провода
Где применяется и в каком оборудовании
Хомутовый ТЭН используют для обогрева стенки или патрубка ёмкости, а также трубопровода. В экструдере нагреватели устанавливают по зонам на материальном цилиндре.
Хомутовый нагреватель может быть комплектующим прессформы или литейной формы. Для нагревателя для ТПА при подборе важно сверить размеры и параметры старого изделия.
Что проверить при подборе замены
Сопоставьте внутренний диаметр и ширину, мощность и напряжение. Также проверьте тип конструкции, вырезы, отверстия и расположение выводов.
Миканитовый хомутовый нагреватель передаёт тепло цилиндру кондуктивно. Для такого исполнения нужна плотная посадка: зазор, износ или неровность поверхности могут привести к локальному перегреву.
Исполнения и конструктивные особенности
У производителей встречаются миканитовые и керамические хомуты, цельное исполнение и полухомут из двух полуколец. По заказу делаем цельный или разъёмный нагреватель, вырез или отверстие под термопару, выбираем тип выводов и длину провода по исходным данным.
В описаниях миканитовых изделий используют названия «слюдяной хомут» и mica band heater. Для слюдяной изоляции применяют, в частности, мусковит и флогопит. Рабочие характеристики готового изделия зависят от конструкции и связующего лака, а не только от свойств слюды.
При подборе учитывайте рабочую температуру и ваттную нагрузку. Эти параметры нельзя определить только по внешним размерам.
Что прислать для расчёта
По заказу изготовление возможно по чертежу, образцу или маркировке старого нагревателя. Укажите модель оборудования, например одношнековый экструдер, если она известна.
- Фото старого нагревателя и его маркировки
- Внутренний диаметр, ширина, мощность и напряжение
- Рабочая температура и цельное или разъёмное исполнение
- Вырез или отверстие под термопару, тип выводов и длина провода
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Сверьте внутренний диаметр, ширину, мощность, напряжение и исполнение старого изделия. Для проверки приложите фото маркировки и укажите модель оборудования.
Как правильно затянуть хомут на цилиндре?
Для миканитового исполнения важна плотная посадка на цилиндр. Зазор, износ или неровность поверхности могут вызвать локальный перегрев; момент затяжки по имеющимся данным определить нельзя.
Можно ли сделать разъёмный нагреватель или добавить отверстие под термопару?
По заказу делаем цельное исполнение или разъёмное из двух полуколец, а также вырез или отверстие под термопару. Укажите нужный вариант при расчёте.
Как проверить старый ТЭН перед подбором?
Считайте маркировку, измерьте внутренний диаметр и ширину, зафиксируйте конструкцию и расположение выводов. Если маркировка не читается, приложите фото изделия и укажите модель оборудования.
Что прислать для расчёта?
Передайте размеры, мощность, напряжение, рабочую температуру, тип выводов и длину провода. Также нужны фото старого нагревателя с маркировкой или чертёж.
Как снять размеры со старого хомутового нагревателя?
Отдельно запишите внутренний диаметр и ширину. Обозначение 110x40 само по себе не поясняет, какой параметр указан первым, поэтому при замере не полагайтесь только на запись размера.
