Характеристики
| Тип изделия | Хомутовый нагреватель |
|---|---|
| Обозначение размера | 60x30 |
| Исполнение по названию | Хомутовый |

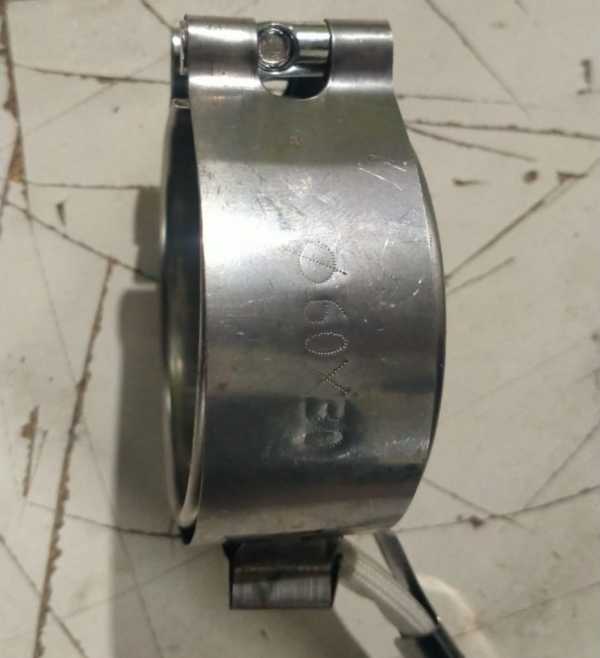

| Наименование в каталоге | Хомутовый нагреватель 60x30 |
Где применяется и в каком оборудовании
Хомутовый ТЭН используют для зон нагрева материального цилиндра ТПА и экструдера. Он может работать на цилиндре экструдера, в том числе одношнекового или двухшнекового.
Хомутовые нагреватели также применяют для обогрева стенки или патрубка ёмкости, фланцев трубопровода, прессформ и литейных форм, а также узлов подачи горячего клея в клеевой машине.
- На цилиндре хомут устанавливают с учётом плотности прилегания к поверхности.
- Для узла пластикации важно сопоставить размер нагревателя с посадочным местом и зоной нагрева.
Как передаётся тепло к цилиндру
Миканитовый хомут передаёт тепло цилиндру кондуктивно, через контакт. Зазор, износ или неровность посадочной поверхности могут привести к локальному перегреву.
В миканитовых конструкциях производителей нагревательный элемент из нихромовой ленты отделяют от металлического корпуса слоем изоляции. В качестве слюдяных материалов применяют, в частности, мусковит и флогопит. Это общие сведения о конструкции, а не спецификация данного изделия.
Как подобрать замену
Сопоставьте внутренний диаметр и ширину старого нагревателя с посадочным местом. Обозначение 60x30 само по себе не уточняет, какие из этих размеров указаны, поэтому перед заказом проверьте их по изделию или чертежу.
Для подбора также нужны мощность, напряжение и рабочая температура. Уточните, требуется цельный или разъёмный хомут, есть ли вырез или отверстие под термопару, и какие выводы предусмотрены.
При проверке крепления учитывают конструкцию узла: например, применён ли хомут-пряжка или стяжной болт. Ваттную нагрузку нельзя определять только по внешнему виду старого нагревателя.
Варианты исполнения по заказу
По заказу делаем хомутовые и кольцевые нагреватели по размерам из чертежа, образца или маркировки старого изделия. Возможны цельное исполнение или разъёмный хомут из двух полуколец.
Также можно задать вырез или отверстие под термопару, тип выводов и длину провода, миканитовую или керамическую изоляцию.
Что прислать для расчёта
Передайте данные старого нагревателя и узла установки. Если маркировки нет, приложите фото и размеры, снятые с посадочного места.
- Внутренний диаметр и ширину, мощность и напряжение.
- Цельный или разъёмный хомут, наличие выреза или отверстия под термопару.
- Тип выводов, длину провода и рабочую температуру.
- Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель 60x30 к моему оборудованию?
Для проверки нужны внутренний диаметр, ширина и параметры питания старого нагревателя. Сверьте обозначение 60x30 с фактическими размерами посадочного места.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру по посадочной поверхности. Зазор, износ или неровность могут вызвать локальный перегрев; момент затяжки по имеющимся данным не задан.
Можно ли сделать разъёмный хомут или отверстие под термопару?
По заказу возможно разъёмное исполнение из двух полуколец, а также вырез или отверстие под термопару. Эти параметры укажите при расчёте.
Как проверить старый ТЭН перед заказом замены?
Сверьте его маркировку, внутренний диаметр, ширину, мощность, напряжение и тип выводов. Если маркировки нет, приложите фото изделия и посадочного места.
Что прислать для расчёта?
Нужны размеры, мощность, напряжение, рабочая температура, исполнение и данные о выводах. Также укажите модель оборудования или приложите фото старого нагревателя с маркировкой.
Что учитывать при нагреве материального цилиндра ТПА или экструдера?
Проверьте соответствие размера зоне нагрева и плотность контакта хомута с цилиндром. Для каждой зоны подбирают параметры по данным старого нагревателя или документации на узел.
