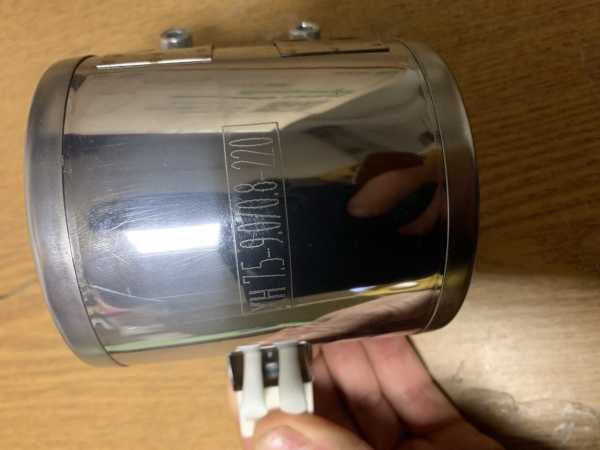

Характеристики
| Тип | ХН (хомутовый) |
|---|---|
| Внутренний диаметр | 7.5 мм |
| Ширина | 9.0 мм |
| Мощность | 0.8 кВт |
| Напряжение | 220 В |
Где применяется хомутовый нагреватель ХН
Хомутовые нагреватели типа ХН используются для обогрева трубопроводов химических производств, ёмкостей и баков, клеевых машин, а также одношнековых и двухшнековых экструдеров. На экструдерах миканитовые хомуты устанавливаются по зонам на материальном цилиндре для поддержания температуры пластикации. Также применяются на термопластавтоматах (ТПА) для обогрева узла пластикации: это типичный нагреватель для ТПА.
Как снять размеры со старого хомутового нагревателя
Для заказа нового хомутового нагревателя необходимо снять размеры со старого. Обратите внимание на плотность прилегания хомута к цилиндру. После установки проверьте затяжку стяжных болтов для обеспечения плотности прилегания.
- Измерьте внутренний диаметр и ширину хомута.
- Определите мощность и напряжение по маркировке или мультиметром.
- Уточните цельное или разъёмное исполнение (разъёмный хомут из двух полуколец).
- Проверьте наличие выреза или отверстия под термопару.
- Запишите тип выводов и длину провода.
- Сделайте фото маркировки старого нагревателя.
Подбор хомутового нагревателя по параметрам
При подборе учитывайте внутренний диаметр, ширину, мощность, напряжение и рабочую температуру. Миканитовая изоляция выдерживает до 350°C при удельной мощности до 4-4,5 Вт/см². Для более высоких температур применяют керамическое исполнение (до 700°C). По заказу делаем нагреватели с различной ваттной нагрузкой, с пазом под термопару, разъёмные или цельные.
Конструктивные исполнения и материалы
Хомутовый нагреватель состоит из нагревательного элемента (нихромовая лента), изолятора, защитного кожуха из нержавеющей стали, системы креплений и вывода электропроводов. По данным производителей, есть четыре базовых исполнения: слюдяное (ХНм, до 400°C) с использованием миканита (слюдопласта) на основе мусковита или флогопита, керамическое (ХНк, до 700°C), полухомут из двух полуколец (ПХН, ПХНм) и исполнение с пазом под термопару. Международные аналоги: миканитовые ленточные нагреватели (band heater) Tempco (до 482°C) и керамические ленточные нагреватели (до 760°C).
Что прислать для расчёта
Для расчёта и изготовления хомутового нагревателя необходимо предоставить следующие данные. По ним мы подберём или изготовим нагреватель под ваши задачи.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, наличие выреза/отверстия под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости необходимо сравнить размеры (внутренний диаметр, ширина) и электрические параметры (мощность, напряжение) вашего старого нагревателя с характеристиками модели ХН 7.5-9.0/0.8-220. Если они совпадают, нагреватель подходит. Также учитывайте рабочую температуру и тип крепления.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, крест-накрест, чтобы обеспечить равномерное прилегание хомута к цилиндру. Не перетягивайте, чтобы не повредить изоляцию. Рекомендуется использовать динамометрический ключ с моментом, указанным в паспорте.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу мы делаем хомутовые нагреватели разъёмными из двух полуколец (ПХН) и с отверстием или вырезом под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Проверьте сопротивление мультиметром: исправный нагреватель должен показывать расчётное сопротивление (R=U²/P). Также осмотрите изоляцию на наличие трещин и проверьте целостность выводов.
Что прислать для расчёта?
Для расчёта пришлите внутренний диаметр, ширину, мощность, напряжение, информацию о разъёмности, наличии отверстия под термопару, тип выводов и длину провода, а также фото маркировки старого нагревателя.
Как снять размеры со старого хомутового нагревателя?
Измерьте внутренний диаметр и ширину хомута. Определите мощность и напряжение по маркировке. Уточните, цельный он или разъёмный, есть ли вырез под термопару. Запишите тип выводов и длину провода. Сфотографируйте маркировку.
