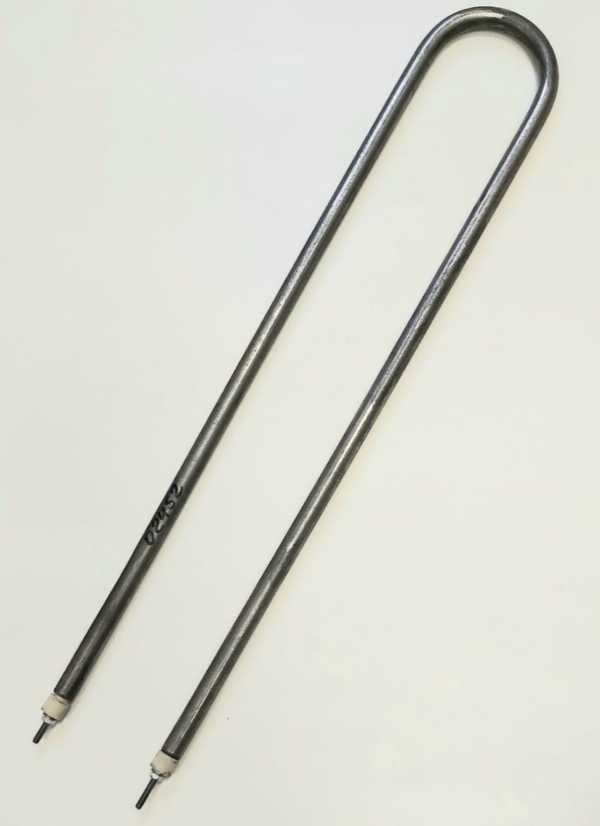

Характеристики
| Форма | U-образная |
|---|---|
| Расстояние между контактами | 30 мм |
| Длина | 500-700 мм |
| Диаметр | 16 мм |
| Количество | 24 шт. |
| Напряжение | 24 В |
Обдув влияет на условия работы ТЭНа
Неподвижный воздух и поток от вентилятора создают разные условия теплоотдачи. В данных для этого ТЭНа не указана допустимая нагрузка для конкретной скорости воздуха, поэтому её нельзя определить только по мощности и габаритам.
Такие ТЭН ставят в воздушном канале сушильного шкафа или камеры с принудительной циркуляцией. В обозначениях некоторых производителей буква O указывает на движущийся воздух со скоростью не менее 6 м/с; это правило маркировки, а не характеристика данного товара.
- До установки проверьте, предусмотрен ли обдув конструкцией оборудования.
- Подбирайте замену по маркировке старого ТЭН и условиям работы.
Воздушный нагреватель не предназначен для воды
Название товара указывает на воздушное исполнение. Не устанавливайте его в воду: назначение нагревателя должно соответствовать рабочей среде.
В примере обозначения по ГОСТ 13268-88 код X относится к воде или слабому раствору щелочей и кислот. Это отдельное обозначение среды, а не характеристика данного ТЭН. Одной U-образной формы недостаточно, чтобы считать нагреватель водяным.
- Для замены сверяйте маркировку, среду и размеры старого элемента.
- Обозначение «тэн для печи» само по себе не подтверждает совместимость с водой.
Форма и крепление должны совпасть с посадочным местом
У товара указана U-образная форма и расстояние между контактами 30 мм. Тип крепления в названии не указан, поэтому его нужно сверить по старому элементу или чертежу.
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке. По заказу доступны разные формы и крепления, включая штуцер с гайкой и фланец.
- Сверьте межосевое расстояние и форму после гибки.
- Перед заказом уточните диаметр трубки и тип крепления.
Что может привести к перегоранию
Причиной преждевременного отказа может стать установка воздушного ТЭН в неподходящую среду или работа без предусмотренного обдува. Проверяйте назначение нагревателя и условия в оборудовании до подключения.
Для воздушных нагревателей у производителей встречаются гладкие и оребрённые оболочки. Не переносите характеристики других исполнений на этот товар: в названии указаны только форма, мощность и размеры.
- Не включайте нагреватель в среде, для которой он не предназначен.
- При замене сверяйте параметры с маркировкой старого элемента.
Проверка старого ТЭН мультиметром
Перед измерениями отключите оборудование от питания и отсоедините выводы нагревателя. Мультиметром проверьте, есть ли электрическая цепь между контактами, затем измерьте сопротивление спирали и сопоставьте результат с маркировкой или данными оборудования.
Отдельно проверяют изоляцию между контактами и оболочкой подходящим измерительным прибором. Если маркировки нет или результаты измерений неясны, передайте данные для подбора, не выбирайте замену только по форме.
- Запишите измеренное сопротивление.
- Сфотографируйте выводы, оболочку и место крепления.
Данные для расчёта и подбора замены
Чтобы подобрать воздушный ТЭН или ТЭН для калорифера, подготовьте сведения о старом нагревателе и оборудовании. Для проверки совместимости с конкретной моделью нужны её данные: в предоставленной информации модели оборудования не указаны.
- Маркировка старого ТЭН, если она есть.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По данным указано применение ТЭН в воздушном канале сушильного шкафа или камеры с принудительной циркуляцией, но модели оборудования не приведены. Совместимость проверяют по размерам, маркировке старого ТЭН и рабочей среде.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для расчёта можно передать образец или фото. Нужны форма, длина, диаметр трубки, мощность, напряжение и данные о креплении.
Можно ли поставить воздушный ТЭН в воду или масло?
Нет, если нагреватель предназначен для воздуха. Среда должна соответствовать исполнению ТЭН; форму и размеры нельзя использовать вместо проверки назначения.
Как проверить старый ТЭН?
На отключённом от питания и отсоединённом нагревателе мультиметром проверяют цепь и сопротивление между контактами. Изоляцию между контактами и оболочкой проверяют подходящим прибором.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры и форму, мощность, напряжение, рабочую среду, тип крепления и модель оборудования. Если есть образец, его тоже можно использовать для подбора.
Почему воздушный ТЭН нельзя ставить в воду?
Это исполнение предназначено для нагрева воздуха, а не воды. Для водяного нагревателя требуется соответствующее назначение и маркировка среды.
