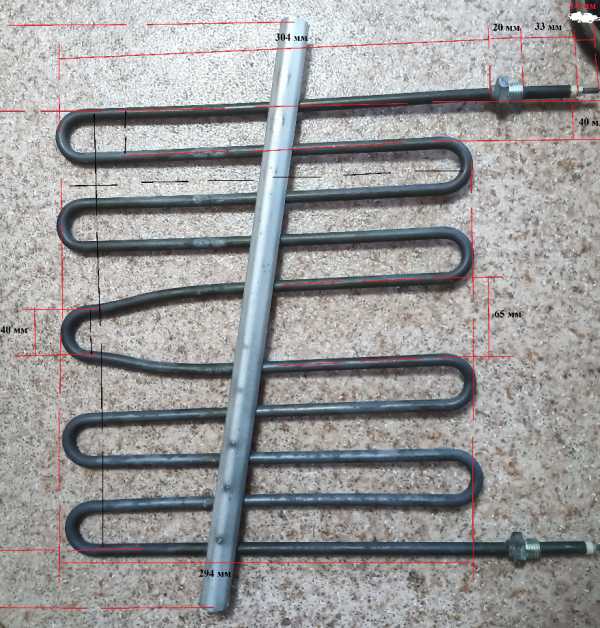

Характеристики
| Маркировка | 315 В 8,5/2,3 Т 230 |
|---|---|
| Развёрнутая длина | 3150 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 8,5 мм |
| Мощность | 2,3 кВт |
| Напряжение | 230 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 315 | развёрнутая длина | 3150 мм |
| B | длина контактного стержня в заделке | 65 мм |
| 8,5 | диаметр оболочки | 8,5 мм |
| 2,3 | мощность | 2,3 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 230 | напряжение | 230 В |
Как длина и мощность связаны с кодом среды
У ТЭН-315 В 8,5/2,3 Т 230 развёрнутая длина составляет 3150 мм, диаметр оболочки - 8,5 мм, мощность - 2,3 кВт при напряжении 230 В. Буква T в маркировке задаёт среду: неподвижный воздух и газы выше 450 °C. При замене тэн для печи сопоставляют электрические параметры с геометрией, выводами и условиями работы старого нагревателя.
- Из общей длины 3150 мм на активную часть по расчёту приходится 3020 мм; остальное - две холодные зоны.
- Для сочетания 2,3 кВт и 230 В расчётный ток равен 10 А, расчётное сопротивление спирали в рабочем режиме - 23 Ом.
- Для активной длины 3020 мм удельная поверхностная мощность составляет 2,85 Вт/см². Это ниже предела 5 Вт/см², установленного ГОСТ 13268-88 для среды с кодом T; расчётный запас - 43 %.
- В расчёте для кода T указан рекомендуемый ГОСТ материал оболочки: нержавеющая жаропрочная сталь. Материал оболочки этой модели в названии не обозначен.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 3020 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 23 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,85 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 43 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 2,9 кВт на той же длине | удельная нагрузка 3,6 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Мощность 1,7 кВт на той же длине | удельная нагрузка 2,11 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| 2,3 кВт на 220 В вместо 230 В | ток 10,5 А, сопротивление спирали 21 Ом; спираль пересчитываем, размеры остаются |
| Стержень 100 мм (код C) вместо 65 мм | при той же развёрнутой длине 3150 мм активная часть станет 2950 мм, удельная нагрузка 2,92 Вт/см² |
| Стержень 40 мм (код A) вместо 65 мм | при той же развёрнутой длине 3150 мм активная часть станет 3070 мм, удельная нагрузка 2,81 Вт/см² |
Как изменить исполнение длиной 3150 мм
Для заказа можно взять за основу развёрнутую длину 3150 мм, диаметр оболочки 8,5 мм, мощность 2,3 кВт и напряжение 230 В; варианты ниже позволяют согласовать нагреватель с установкой и режимом работы.
- В исходной маркировке контактный стержень в заделке имеет длину 65 мм (код B). Для ТЭН этой длины можно задать стержень 40, 100, 125, 160, 250, 400 или 630 мм. Например, расчёты для 40 и 100 мм дают активную длину соответственно 3070 и 2950 мм; варианты выводов включают резьбу М4, М5 или М6 с гайками и шайбами либо термостойкий провод.
- Крепление в обозначении ТЭН-315 В 8,5/2,3 Т 230 не задано. Для установки можно заказать штуцер с гайкой с резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; другой вариант крепления - фланец.
- Материал оболочки для модели с кодом T в каталожном названии не указан. При заказе исполнения для воздуха можно выбрать чёрную сталь при умеренной температуре оболочки или нержавеющую либо жаропрочную сталь при высокой.
- Базовая электрическая пара этой модели - 2,3 кВт и 230 В. По заказу можно выбрать мощность от 100 Вт и одно из напряжений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при сохранении размеров удельную нагрузку пересчитывают под среду.
- Для развёртки 3150 мм доступны прямое исполнение, формы U, W, M и Г, скрепка, кольцо, спираль или оребрение. В ТЭН для неподвижного воздуха можно также добавить термовыключатель или термостат; оребрение предусмотрено для воздуха с обдувом.
Что показывают расчёты изменённых параметров
При сохранении длины 3150 мм увеличение стержня с исходных 65 до 100 мм сокращает активную часть до 2950 мм, а удельная нагрузка составляет 2,92 Вт/см². Если выбрать стержень 40 мм, активная часть будет 3070 мм, нагрузка - 2,81 Вт/см². Оба расчётных значения ниже предела 5 Вт/см² для указанной маркировкой среды T.
Изменение мощности при той же развёрнутой длине также меняет нагрузку на оболочку. Для варианта 2,9 кВт расчёт даёт 3,6 Вт/см², для 1,7 кВт - 2,11 Вт/см²; оба значения находятся в пределах 5 Вт/см² по ГОСТ 13268-88 для этой среды. При выборе между мощностями учитывают требуемый режим оборудования.
Если сохранить мощность 2,3 кВт, но вместо 230 В выбрать 220 В, расчётные ток и сопротивление спирали составят 10,5 А и 21 Ом. Размеры ТЭН при такой замене остаются прежними, меняется расчёт спирали.
Где используют подобные воздушные нагреватели
Подобные трубчатые ТЭН применяют в сушильных камерах для древесины, где горячим воздухом сушат пиломатериалы, и в лабораторных сушильных шкафах для сушки образцов и термообработки проб. Такой тип нагревателя встречается в мини-печах для выпечки и запекания, а также в инкубаторах для прогрева воздуха камеры и лотков с яйцами.
Подобные нагреватели используют в камерах полимеризации порошковой покраски для отверждения покрытия и в промышленных осушителях воздуха для оттайки инея на испарителе. У ТЭН-315 В 8,5/2,3 Т 230 заданы длина 3150 мм, диаметр оболочки 8,5 мм и среда с кодом T; для подбора к конкретному оборудованию дополнительно важны форма и крепление.
Неподвижный воздух и обдув для ТЭН с кодом T
Маркировка ТЭН-315 В 8,5/2,3 Т 230 соответствует неподвижному воздуху и газам выше 450 °C. Для мощности 2,3 кВт и активной длины 3020 мм расчётная удельная нагрузка равна 2,85 Вт/см². Этот показатель рассчитан для параметров и среды, указанных в обозначении.
Если воздух движется, условия теплоотвода от оболочки отличаются от неподвижной среды. Поэтому расчёт модели с кодом T нельзя автоматически переносить на работу с обдувом. Для такого исполнения по заказу доступно оребрение; нагрузку оценивают с учётом фактических условий.
При замене ТЭН в печи или сушильном шкафу сверьте режим старого нагревателя с кодом T, а электрические параметры - с мощностью 2,3 кВт и напряжением 230 В. Совпадение развёрнутой длины 3150 мм само по себе не подтверждает, что исполнение рассчитано на обдув.
Что сообщить для заказа ТЭН 2,3 кВт
Для подбора исполнения с развёрнутой длиной 3150 мм, диаметром оболочки 8,5 мм, мощностью 2,3 кВт и напряжением 230 В подготовьте данные о старом нагревателе и его установке.
- Маркировку со старого ТЭН, если она сохранилась.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и описание среды: неподвижный воздух или воздух с обдувом.
- Длину контактного стержня и тип выводов.
- Тип крепления: штуцер с резьбой, гайка или фланец; при необходимости - межосевое расстояние.
- Модель оборудования или фото старого ТЭН, чтобы сверить форму и расположение крепления.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН-315 В 8,5/2,3 Т 230 с другой резьбой штуцера или креплением?
Да. Для модели длиной 3150 мм крепление в названии не задано: по заказу доступны штуцер с метрической или трубной резьбой из перечисленных вариантов либо фланец. Укажите нужный размер для места установки.
Можно ли изменить выводы или длину контактного стержня?
Да. В исходном исполнении стержень в заделке длиной 65 мм обозначен кодом B; вместо него можно задать длину 40, 100, 125, 160, 250, 400 или 630 мм. Для вариантов 40 и 100 мм при развёртке 3150 мм рассчитана активная длина 3070 и 2950 мм соответственно.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да. Для исходного исполнения указаны 2,3 кВт и 230 В. При тех же размерах варианты 2,9 и 1,7 кВт дают удельную нагрузку 3,6 и 2,11 Вт/см²; переход на 220 В при 2,3 кВт меняет расчёт спирали, но не размеры.
Можно ли заказать ТЭН по старому образцу без маркировки?
Для подбора замены длиной 3150 мм и диаметром 8,5 мм нужны геометрия, тип выводов и крепления, мощность, напряжение и сведения о среде. Если маркировки нет, приложите фото нагревателя и сообщите модель оборудования.
Можно ли использовать этот ТЭН в другой среде?
Маркировка модели задаёт неподвижный воздух и газы выше 450 °C; для мощности 2,3 кВт расчётная нагрузка составляет 2,85 Вт/см². Для другой среды нужно отдельно проверить допустимую нагрузку и материал оболочки.
Подойдёт ли ТЭН-315 В 8,5/2,3 Т 230 к моему оборудованию?
По названию известны длина 3150 мм, диаметр оболочки 8,5 мм, мощность 2,3 кВт и напряжение 230 В, но не форма и крепление. Сверьте эти параметры с маркировкой старого ТЭН и местом его установки.
