Характеристики

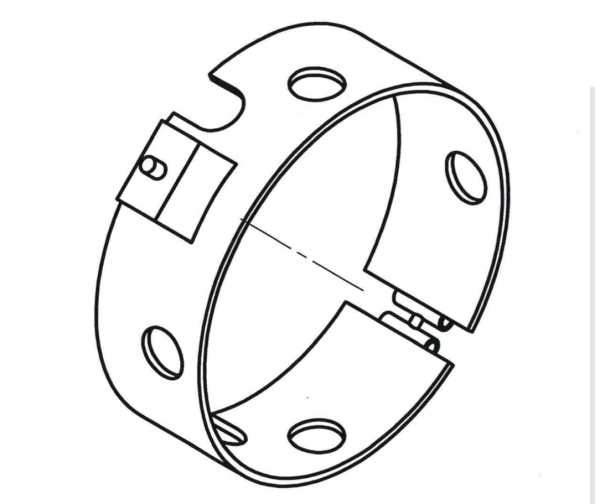

| Модель | ХН-196-68/1300-230 |
|---|---|
| Внутренний диаметр | 196 мм |
| Ширина | 68 мм |
| Мощность | 1300 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Нагреватель ХН-196-68/1300-230 применяется как комплектующее технологического оборудования: для обогрева материального цилиндра термопластавтомата (ТПА) в зоне загрузки и дозирования, на одношнековом и двухшнековом экструдере по зонам на материальном цилиндре, а также на прессформах, литейных формах, ёмкостях и баках (обогрев стенки или патрубка) и на клеевых машинах.
Хомутовые нагреватели такого типа обычно греют цилиндр контактом (кондуктивно), поэтому важна плотная посадка на посадочную поверхность - при зазоре или неровности возможен локальный перегрев.
Цельный или разъёмный хомут: когда что выбирать
Нагреватель ХН-196-68/1300-230 может быть выполнен цельным или разъёмным. Разъёмное исполнение (два полукольца) применяется при ограниченном радиальном доступе к цилиндру или когда обе половины нужно питать и регулировать независимо.
Цельный хомут удобен при свободном доступе к цилиндру, не требует демонтажа оси или вала. По заказу делаем вырез и отверстие под термопару, тип выводов и длину провода - по вашему чертежу или образцу.
Как подобрать замену
Уточните требуемые габариты: внутренний диаметр, ширину. Определите мощность и напряжение. Выберите тип хомута: цельный или разъёмный, с вырезом или отверстием под термопару. Укажите тип выводов и длину провода.
У производителей миканитовых хомутовых нагревателей номинальная удельная мощность обычно составляет 3-7 Вт/см² (20-45 Вт/дюйм²) для стандартной оболочки, максимальная температура - до 482°C.
Если у вас есть старое оборудование - см. раздел «Что прислать для расчёта».
Особенности конструкции и материалов
Хомутовые нагреватели такого типа могут быть выполнены из резистивной нихромовой ленты с изолятором из миканита и защитным кожухом из нержавеющей стали, а также в гибком исполнении. Миканит получают из листочков слюды, склеенных лаками под давлением и нагреванием. Для изготовления слюдяной изоляции используют мусковит (температура плавления 1260-1300°C) и флогопит (сохраняет характеристики до 800°C).
По ТУ и в паспортах производителей минимальная ширина миканитового ленточного нагревателя - 19,1 мм (3/4 дюйма), минимальный внутренний диаметр - 22,1 мм (7/8 дюйма). Международные аналоги - миканитовые ленточные нагреватели Tempco (band heater).
Что прислать для расчёта
Для изготовления хомутового нагревателя по вашим размерам подготовьте следующие данные:
Внутренний диаметр и ширина; мощность и напряжение; цельный или разъёмный, наличие выреза или отверстия под термопару; тип выводов и длина провода; рабочая температура; модель оборудования или фото старого нагревателя с маркировкой.
По заказу делаем хомутовый нагреватель под ваши условия: из чертежа, образца или маркировки старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый нагреватель к моему оборудованию?
ХН-196-68/1300-230 может быть изготовлен под ваши размеры (внутренний диаметр, ширину, мощность, напряжение). Для точного подбора присмотрите модель оборудования или фото старого нагревателя с маркировкой.
Как правильно затянуть хомут на цилиндре?
Хомутовый нагреватель должен плотно прилегать к цилиндру - контакт у таких нагревателей, как правило, кондуктивный. Затягивайте хомут-пряжку умеренно, без перекоса, чтобы избежать локального перегрева из-за зазора. Используйте равномерное усилие.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный (два полукольца) и с вырезом или отверстием под термопару. Укажите это в заказе вместе с чертежом или образцом.
Как проверить старый ТЭН?
Проверьте целостность нихромовой ленты мультиметром, сопротивление изоляции (между лентой и корпусом), визуально - состояние изоляции и контактных выводов. Если есть трещины изоляции или обрыв - нагреватель требует замены.
Что прислать для расчёта?
Подготовьте: внутренний диаметр, ширину, мощность и напряжение; цельный или разъёмный; нужен ли вырез/отверстие под термопару; тип выводов и длину провода; рабочую температуру; фото старого нагревателя с маркировкой.
Цельный или разъёмный хомут: когда что выбирать?
Цельный хомут - при свободном доступе к цилиндру и когда можно надеть его с торца. Разъёмный (два полукольца) - при ограниченном радиальном доступе или если нужно независимое питание/регулирование каждой половины. Выбирайте под условия монтажа и обслуживания.
