Хомутовый нагреватель

Хомутовый нагреватель ставится на цилиндрические поверхности, где нужен контактный обогрев корпуса. Его применяют на экструдерах, пресс-формах, литейных формах, клеевых машинах, трубопроводах, патрубках и соплах промышленного оборудования.

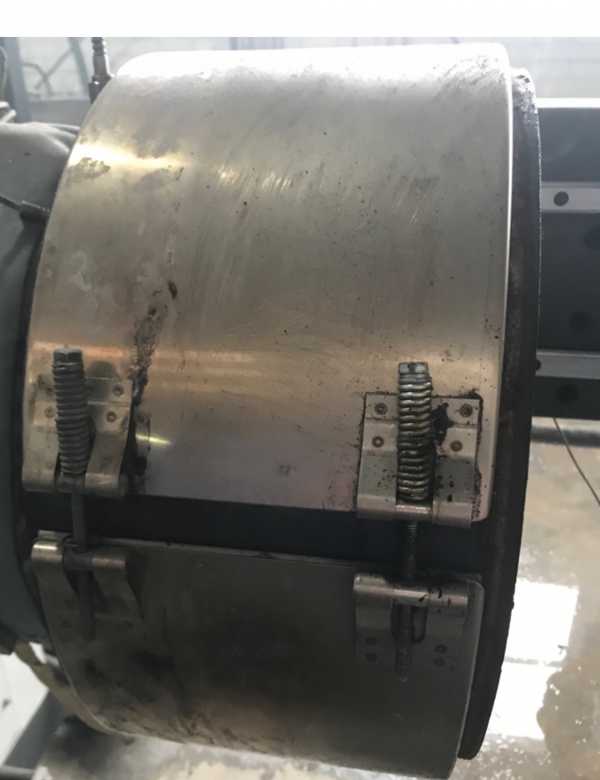

Конструкция состоит из металлического корпуса, обычно из нержавеющей или углеродистой стали, и греющего элемента внутри. В качестве нагревателя используют нихромовую проволоку или ленту, изоляция выполнена на миканите или керамике. Корпус изготавливают в виде кольца или двух полукольцевых секций, которые стягиваются вокруг детали винтами или хомутом. На фото видны контактные выводы и крепежные узлы, характерные для промышленного исполнения без фланца и без резьбового ввода.

Нагрев идет по всей площади прилегания к цилиндру. За счет плотной посадки теплопередача получается стабильной, без лишних потерь. Для моделей такого типа типична рабочая температура до 300-350 C, допустимая удельная нагрузка до 4-5 Вт/см2. Диаметр и ширина корпуса подбираются под конкретную деталь, обычно в диапазоне от 25 мм и выше, в зависимости от посадочного размера.

Изготавливается по чертежу, эскизу или образцу под нужный диаметр и мощность.
