Характеристики
| Тип | Хомутовый нагреватель |
|---|---|
| Диаметр | 345 мм |
| Ширина | 140 мм |
| Обозначение | Ф345х140 |
Почему прилегание влияет на ресурс
У миканитовых исполнений хомутовых нагревателей нагрев передаётся цилиндру кондуктивно, поэтому важна плотность прилегания по поверхности. При зазоре, износе или неровности возможен локальный перегрев.
Равномерная посадка помогает избежать участков с нарушенным теплообменом. Перед установкой проверьте соответствие внутреннего диаметра и ширины посадочному месту.
Конструкция и исполнение
Хомутовые нагреватели в целом состоят из резистивного элемента, изолятора, защитного кожуха, креплений и выводов. В миканитовых исполнениях в качестве элемента используют нихромовую ленту, а изолятором служит слюда.
Среди хомутовых нагревателей встречаются цельные и разъёмные конструкции, варианты с отверстием или вырезом под термопару. Тип исполнения влияет на монтаж и посадку, поэтому его учитывают при замене.
- Для миканитовых хомутовых нагревателей важен контакт с цилиндром.
- Разъёмный хомут может устанавливаться на оборудование без снятия цилиндра.
- Крепление может выполняться стяжными болтами, хомутом-пряжкой или скобами.
Где применяется и в каком оборудовании

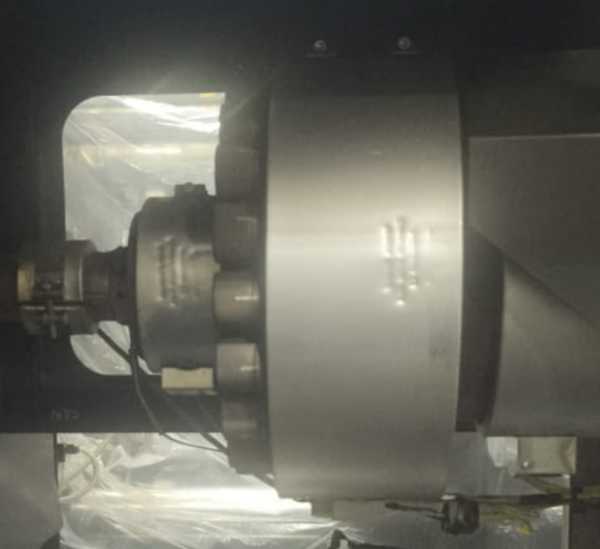

Хомутовый тэн применяют для обогрева цилиндрических поверхностей. В термопластавтомате он может устанавливаться на материальный цилиндр узла пластикации, в том числе в зоне загрузки и дозирования.
Нагреватель для ТПА используют на цилиндре экструдера, включая одношнековый экструдер. Хомутовые исполнения также применяют для обогрева фланца, трубопроводов и как комплектующие пресс-форм и литейных форм.
Как подобрать нагреватель
Сверьте внутренний диаметр и ширину с посадочным местом. Учитывайте мощность, напряжение, рабочую температуру и удельную мощность: эти параметры нельзя определить только по обозначению Ф345х140.
Для подбора важно знать тип крепления и наличие выреза или отверстия под термопару. На цилиндре экструдера проверьте состояние поверхности: износ и неровности мешают плотной посадке.
Установка и контакт с цилиндром
Перед затяжкой расположите хомут без перекоса и проверьте прилегание по окружности. Неравномерная посадка может нарушить кондуктивный нагрев и привести к локальному перегреву.
Способ фиксации зависит от конструкции: применяют стяжные болты, хомут-пряжку или V-образные скобы. При замене сопоставьте крепления старого и нового нагревателя.
Что прислать для расчёта
Для расчёта сообщите параметры посадочного места и электропитания. По заказу делаем цельное или разъёмное исполнение, вырез или отверстие под термопару, выбираем тип выводов и длину провода.
- Внутренний диаметр и ширина.
- Мощность, напряжение и рабочая температура.
- Цельный или разъёмный вариант, наличие выреза или отверстия под термопару.
- Тип выводов и длина провода.
- Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли нагреватель к моему оборудованию?
По одному обозначению Ф345х140 нельзя проверить все параметры подключения и конструкции. Сопоставьте внутренний диаметр и ширину с посадочным местом, а для расчёта передайте модель оборудования или фото маркировки старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Расположите нагреватель без перекоса и проверьте прилегание по окружности. Зазор или неровность могут привести к локальному перегреву; способ фиксации зависит от конструкции хомута.
Можно ли сделать разъёмный хомут или отверстие под термопару?
По заказу делаем цельное или разъёмное исполнение, а также вырез или отверстие под термопару. Эти особенности укажите при расчёте.
Как проверить старый ТЭН перед заменой?
Сверьте его внутренний диаметр, ширину, маркировку и модель оборудования. Осмотрите посадочную поверхность на износ и неровности, которые могут мешать плотному контакту.
Что прислать для расчёта?
Нужны внутренний диаметр, ширина, мощность, напряжение, рабочая температура и сведения о конструкции. Также приложите фото старого нагревателя с маркировкой или укажите модель оборудования.
Почему прилегание к цилиндру влияет на ресурс?
У миканитового исполнения тепло передаётся цилиндру через контакт. Если есть зазор или неровность, возможен локальный перегрев, который создаёт неблагоприятный режим работы.
