Характеристики

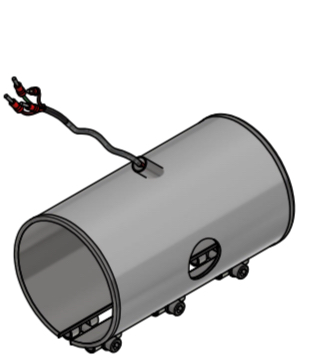

| Тип | Хомутовый электрический нагреватель |
|---|---|
| Мощность | 750 Вт |
| Напряжение | 220 В |
| Внутренний диаметр | 190 мм |
| Ширина | 90 мм |
Где применяется и в каком оборудовании
Хомутовый нагреватель для ТПА используется для обогрева цилиндров экструдеров (одношнековых и двухшнековых) и термопластавтоматов (узел пластикации). Также применяется для обогрева трубопроводов химических производств, фланцевых соединений, ёмкостей и баков, прессформ и литейных форм.
- Цилиндры экструдеров (одношнековых)
- Термопластавтоматы (узел пластикации)
- Трубопроводы и фланцы
- Ёмкости и баки
- Прессформы и литейные формы
Подбор хомутового тэна
При подборе хомутового тэна учитывают внутренний диаметр и ширину, мощность и напряжение. У хомутовых нагревателей удельная мощность (ваттная нагрузка) обычно не превышает 4-4,5 Вт/см² для миканитовой изоляции и до 7 Вт/см² для керамической. Рабочая температура для миканитового исполнения обычно до 400°C, для керамического - до 700°C. По ТУ производителей возможны исполнения с пазом под термопару и разъёмные.
Прилегание к цилиндру и его влияние на ресурс
Плотность прилегания хомутового нагревателя к цилиндру напрямую определяет ресурс. При плохом прилегании увеличивается тепловое сопротивление, нагреватель перегревается локально, растёт ваттная нагрузка на отдельных участках зоны нагрева. Это ускоряет старение изоляции. Для обеспечения плотного прилегания необходимо равномерно затягивать хомут-пряжку.
Конструктивные исполнения и материалы
Хомутовые нагреватели выпускаются в нескольких исполнениях: слюдяное (миканитовое) с нихромовой лентой в изоляции из миканита, рабочая температура до 400°C; керамическое с изоляцией из керамического волокна, до 700°C; полухомут из двух полуколец (ПХН); исполнение с пазом под термопару. Кожух выполняется из нержавеющей стали. В миканитовой изоляции используется мусковит или флогопит. Международный аналог - mica band heater.
Эксплуатация и монтаж
При монтаже важно обеспечить плотное прилегание нагревателя к цилиндру. Затягивайте хомут-пряжку равномерно, избегая перетяжки. Проверьте зазор - он должен быть минимальным. Регулярно контролируйте состояние изоляции и сопротивление. При выходе из строя замените нагреватель на аналогичный по параметрам.
Что прислать для расчёта
Для расчёта нового нагревателя необходимо предоставить: внутренний диаметр и ширину, мощность и напряжение, тип (цельный или разъёмный), наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, а также модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот нагреватель к моему оборудованию?
Если ваше оборудование требует хомутовый нагреватель с внутренним диаметром 190 мм, шириной 90 мм, мощностью 750 Вт и напряжением 220 В, то он подходит. В противном случае мы можем изготовить нагреватель по вашим размерам.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут-пряжку равномерно, обеспечивая плотное прилегание по всей окружности. Не перетягивайте, чтобы не деформировать корпус. После затяжки проверьте зазор между нагревателем и цилиндром.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу мы делаем разъёмные нагреватели из двух полуколец (ПХН) и с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром. Проверьте сопротивление изоляции между выводами и корпусом - должно быть не менее 1 МОм. Сравните с паспортными данными.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип (цельный или разъёмный), наличие выреза под термопару, тип выводов и длину провода, рабочую температуру, а также фото или маркировку старого нагревателя.
Почему прилегание к цилиндру влияет на ресурс нагревателя?
При плохом прилегании увеличивается тепловое сопротивление, нагреватель перегревается локально, растёт ваттная нагрузка. Это ускоряет старение изоляции и приводит к выходу из строя. Плотное прилегание обеспечивает равномерный отвод тепла и продлевает срок службы.
