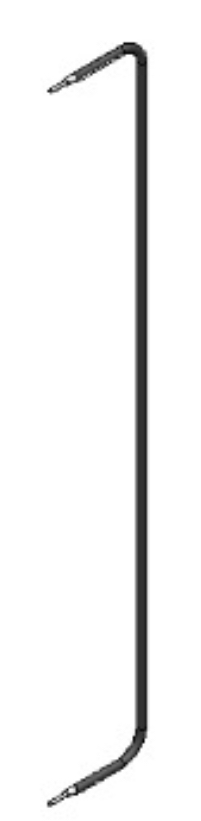

ТЭН П-образный, высота 80 мм, 220

Характеристики

Обозначение	ТЭН 91 А 8,0/0,8 Т 220
Форма	П-образная
Высота	80 мм
Напряжение	220 В

Что задают П-образная форма и высота 80 мм

Для этого трубчатого электронагревателя каталог указывает обозначение 91 А 8,0/0,8 Т 220, П-образное исполнение и высоту 80 мм. Эти сведения описывают конкретную позицию, но не расшифровывают материал оболочки, тип крепления, выводы, среду нагрева или электрические характеристики. Не следует считать фрагменты 8,0/0,8 и 220 подтверждёнными значениями диаметра, мощности или напряжения без расшифровки маркировки.

Высота 80 мм помогает проверить общий габарит, однако не определяет развёрнутую длину трубки и расстояние между параллельными участками. При замене эти размеры влияют на то, войдёт ли П-образный ТЭН в посадочное место и окажутся ли его прямые участки напротив нужной зоны нагрева. Поэтому запрос «тэн для печи» или «воздушный тэн» описывает возможное назначение, но сам по себе не подтверждает, что именно эта позиция рассчитана на такую установку. Для ТЭН для сушильного шкафа также нужно установить среду и параметры узла.

Форма по названию: П-образная.
Высота по названию: 80 мм.
Обозначение для сверки: 91 А 8,0/0,8 Т 220.

Какие исполнения можно согласовать для высоты 80 мм

У ТЭН 91 А 8,0/0,8 Т 220 в названии не раскрыты крепление, выводы, материал оболочки, мощность и напряжение; эти параметры можно задать отдельно при согласовании исполнения.

Сейчас крепление не указано → по заказу можем сделать штуцер с гайкой или фланец. Для штуцера выбирают метрическую или трубную резьбу под посадочное место оборудования; конкретный размер нельзя определить только по высоте 80 мм.
Сейчас тип выводов не указан → можем выполнить контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Отдельно согласуется длина холодной зоны, чтобы выводы располагались вне нагреваемого участка узла.
Сейчас материал оболочки не указан → по заказу доступны чёрная сталь, нержавеющие стали, медь, титан или жаропрочная сталь, а также покрытие цинком либо фторопластом. Выбор связывают со средой и условиями работы, а не только с П-образной формой.
Сейчас мощность и напряжение не расшифрованы в названии → можем изготовить исполнение с параметрами, заданными в заказе. Если габариты сохраняются, а мощность меняется, удельную нагрузку на оболочку пересчитывают с учётом среды; назначать её по одному обозначению 8,0/0,8 Т 220 нельзя.
Сейчас указаны П-образная форма и высота 80 мм → по заказу можем изменить форму, высоту, радиус гиба или межосевое расстояние по согласованным размерам. Дополнительно доступны встроенный термовыключатель или термостат.

Как открытый нагреватель работает в вертикальном гриле

В вертикальном гриле для шаурмы открытые трубчатые ТЭН стоят рядом в вертикальном ряду сбоку от вертела, а расстояние между поверхностью нагревателя и мясным цилиндром регулируется винтом. В справочных данных для таких узлов указаны элементы со штуцером Ø16 мм и отдельной мощностью 1000-2000 Вт; среди примеров оборудования названы EL-DG-3E (Gastrorag), GRE-80 и КИЙ-В GRE-80. Встречаются изделия Sanal на 1800 Вт, Balcik на 1500 Вт, а также нержавеющий вариант на 2000 Вт. Такие ТЭН ставят в вертикальные грили для шаурмы указанной конструкции; название этой позиции сообщает П-образную форму и высоту 80 мм, а штуцер, мощность и материал оболочки для неё отдельно согласуются. На открытый нагреватель могут попадать капли жира и мясного сока; их прямой контакт с раскалённой поверхностью вызывает локальные прогары трубки. Для таких ТЭН при первом включении производитель требует прокалку в течение 20 минут, иначе заводская смазка пригорает. При подборе замены важно сравнить конструкцию узла, положение крепления и рабочую геометрию, а не переносить параметры перечисленных моделей на эту позицию.

Почему воздушный ТЭН нельзя ставить в воду по совпадению формы

Для ТЭН 91 А 8,0/0,8 Т 220 в названии среда нагрева не указана. П-образный изгиб и высота 80 мм не дают оснований считать его воздушным исполнением или нагревателем для жидкости. Поэтому нельзя выбирать установку в воду только потому, что размеры элемента совпадают с посадочным местом.

Воздушный ТЭН работает в иной среде, чем ТЭН, погружённый в жидкость; условия теплоотвода влияют на подбор мощности и нагрузку на оболочку. При сохранении размеров изменение мощности требует пересчёта под рабочую среду. В данном каталожном обозначении электрические параметры не расшифрованы, поэтому нельзя достоверно вывести их из фрагментов 8,0/0,8 Т 220 или назначить новый режим без данных о применении.

Для установки в ТЭН для печи для пиццы, жарочный шкаф или другой тепловой узел сначала определяют среду, геометрию и посадку. Название оборудования задаёт контекст заказа, но не подтверждает совместимость конкретного П-образного ТЭН высотой 80 мм. Похожий изгиб не заменяет проверки длины, расположения выводов и крепления.

Что сверить перед заказом исполнения высотой 80 мм

Чтобы подобрать замену с П-образной формой, сообщите, как ТЭН 91 А 8,0/0,8 Т 220 устанавливается и какие размеры должны сохраниться:

Маркировку старого ТЭН целиком, включая обозначения у вывода или на креплении, и фотографию элемента рядом с посадочным местом.
Высоту 80 мм, развёрнутую длину трубки, диаметр оболочки, длину после гибки, радиус изгиба и межосевое расстояние прямых участков. Эти данные позволяют описать геометрию точнее, чем одно обозначение П-образного исполнения.
Тип крепления и размеры посадки: штуцер с резьбой, гайка или фланец, положение крепления относительно изгиба и выводов. Если требуется другое крепление, укажите, куда оно должно приходиться на элементе.
Среду нагрева и режим работы: воздух с обдувом или без него, вода либо масло; отдельно укажите известные мощность и напряжение. Фрагменты 8,0/0,8 Т 220 не следует трактовать как подтверждение этих параметров.
Модель оборудования и фото установленного узла. Например, названия EL-DG-3E, GRE-80 и КИЙ-В GRE-80 помогают обозначить тип оборудования, но сами по себе не подтверждают, что ТЭН высотой 80 мм к нему подходит.

Вопросы

Можно ли сделать такой же ТЭН с другой резьбой штуцера или креплением?

Да, для П-образного ТЭН высотой 80 мм по заказу можно согласовать штуцер с гайкой или фланец. В названии 91 А 8,0/0,8 Т 220 тип крепления не указан, поэтому нужно отдельно задать посадку и положение крепёжного узла.

Можно ли изменить выводы или длину контактного стержня?

Можно выбрать контактный стержень с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции. Для ТЭН 91 А 8,0/0,8 Т 220 длину холодной зоны и расположение выводов согласуют отдельно, поскольку в каталожном названии их нет.

Можно ли сделать другую мощность или напряжение при тех же размерах?

Можно задать другие электрические параметры при заказе. Обозначение 8,0/0,8 Т 220 в названии не подтверждает их расшифровку; если для П-образного элемента высотой 80 мм меняется мощность, удельную нагрузку пересчитывают под среду.

Можно ли изготовить ТЭН по старому образцу без маркировки?

Да, для замены ТЭН 91 А 8,0/0,8 Т 220 можно передать образец или фотографии и размеры: высоту, развёрнутую длину, диаметр трубки, межосевое расстояние и изгиб. Для согласования также нужны сведения о креплении, выводах и среде.

Можно ли поставить ТЭН 91 А 8,0/0,8 Т 220 в другую среду?

По названию среда не установлена, поэтому П-образную форму и высоту 80 мм нельзя считать подтверждением пригодности для воды, воздуха или масла. При изменении среды отдельно согласуют исполнение и мощность.

Подойдёт ли этот ТЭН к моему оборудованию?

Одних обозначения 91 А 8,0/0,8 Т 220 и высоты 80 мм недостаточно, чтобы подтвердить совместимость. В справочнике среди примеров оборудования есть EL-DG-3E (Gastrorag), GRE-80 и КИЙ-В GRE-80, но это не означает, что данный ТЭН подходит к любой из этих моделей: сравните геометрию, крепление и маркировку старого элемента.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
