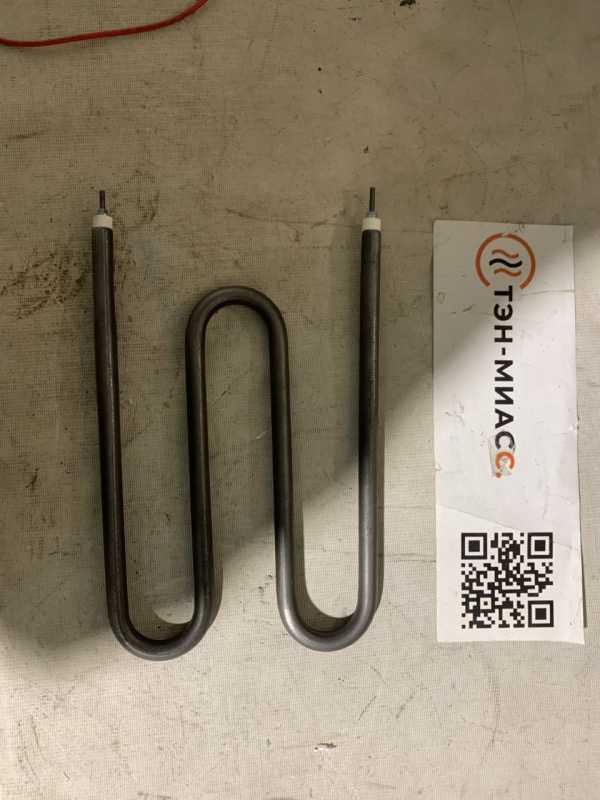

Характеристики
| Маркировка | 111 А13/1,0 S 220 |
|---|---|
| Развёрнутая длина | 1110 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 1 кВт |
| Напряжение | 220 В |
| Код среды | S: неподвижный воздух и газы до 450 °C |
| Форма по эскизу | Ф4 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1030 мм |
|---|---|
| Расчётный ток | 4,5 А |
| Расчётное сопротивление в рабочем режиме | 48,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,38 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 2,2 Вт/см² |
| Запас до предела ГОСТ | расчёт выше предела: уточним у заказчика среду и режим |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как подключить один или несколько нагревателей
Один ТЭН подключают с учётом его напряжения и схемы оборудования. Если в трёхфазной сети установлено несколько нагревателей, соединение выбирают по схеме: звезда или треугольник.
До подключения проверьте схему на оборудовании и параметры питающей цепи. Воздушный тэн нельзя выбирать только по форме: важны также мощность, напряжение и среда.
- Для замены одного элемента сверьте его маркировку со старым ТЭН.
- Для группы ТЭН заранее определите требуемую схему подключения.
Снимите размеры старого ТЭН до демонтажа
Запишите развёрнутую длину, диаметр трубки и длину холодных зон. Отдельно зафиксируйте форму после гибки или приложите эскиз: по внешнему виду согнутого элемента развёрнутую длину точно не определить.
Для замены в сушильной камере или если нужен ТЭН для сушильного шкафа, передайте маркировку, размеры и фото старого нагревателя. По заказу трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке.
- Измерьте длину и диаметр трубки.
- Отметьте форму после гибки, холодные зоны и тип крепления.
Что проверить, если ТЭН перегорает
Осмотрите оболочку и изоляцию: трещины, деформация, нагар и следы коррозии относятся к признакам неисправности. Пробой может сопровождаться дымом.
Проверьте, соответствует ли фактическая среда обозначению на ТЭН и условиям работы. Для этой маркировки указаны неподвижный воздух и газы до 450 °C.
- Не устанавливайте нагреватель с видимыми повреждениями оболочки или изоляции.
- При подборе замены учитывайте среду и режим, а не только габариты.
Маркировка ТЭН: что означают обозначения
111 А13/1,0 S 220 обозначает развёрнутую длину 1110 мм, длину контактного стержня в заделке 40 мм с кодом A, диаметр оболочки 13 мм, мощность 1 кВт и напряжение 220 В.
Код среды S указывает на неподвижный воздух и газы до 450 °C. Форма по эскизу обозначена как Ф4. Если маркировка стёрта, можно подобрать тэн по маркировке старого нагревателя или передать его размеры и образец.
- Код A: длина контактного стержня в заделке 40 мм.
- Форма: Ф4.
Как читать ток и удельную мощность
По расчёту активная длина составляет 1030 мм, расчётный ток - 4,5 А, сопротивление в рабочем режиме - 48,4 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине составляет 2,38 Вт/см² при пределе для среды по ГОСТ 13268-88 2,2 Вт/см². Расчёт выше предела, поэтому перед применением нужно уточнить среду и режим у заказчика.
- Сверьте расчётный ток с параметрами цепи.
- Уточните среду и режим до выбора ТЭН по удельной мощности.
Какие данные подготовить для расчёта замены
Для подбора приложите маркировку со старого ТЭН, развёрнутую длину или размеры и форму после гибки, диаметр трубки, мощность и напряжение. Укажите среду: вода, неподвижный воздух, воздух с обдувом или масло.
Добавьте сведения о креплении и фото старого элемента либо оборудования. Если требуется тэн для печи или ТЭН для духовки, сообщите модель оборудования и приложите эскиз посадочного места.
- Маркировка, размеры, форма и тип крепления.
- Среда, мощность, напряжение, модель оборудования или фото.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте маркировку, размеры, форму, мощность, напряжение и среду. Если данные отличаются, передайте параметры старого элемента и оборудования для расчёта замены.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта можно передать образец, чертёж, эскиз или фото. Понадобятся размеры трубки, форма после гибки, параметры питания и сведения о креплении.
Можно ли поставить этот ТЭН в воду или масло?
В маркировке этого изделия указаны неподвижный воздух и газы до 450 °C. Для воды или масла нужно отдельно проверить соответствие исполнения и режима.
Как проверить старый ТЭН перед заменой?
Осмотрите оболочку и изоляцию на трещины, деформацию, нагар и следы коррозии. Такие повреждения относятся к признакам неисправности.
Что прислать для расчёта замены?
Маркировку, размеры и форму старого элемента, мощность, напряжение, среду, тип крепления и фото или модель оборудования.
Можно ли использовать этот ТЭН для сушильного шкафа или жарочного шкафа?
Само название оборудования не подтверждает совместимость. Сверьте размеры, форму, питание и среду; для расчёта передайте маркировку или данные старого нагревателя.
