Характеристики
| Тип | Тэн для котла обогрева помещений (ТЭНБ без термостата или ТЭНБР со встроенным термостатом) |
|---|---|
| Назначение | резервный подогрев в твердотопливном котле |
| Параметры | напряжение, мощность и присоединение уточняются по модели котла |
Где применяется и в каком оборудовании
Блоки тэнов для котлов используются как резервный подогрев в твердотопливных котлах. Они устанавливаются в оборудование Zota (Lux-X, Solid-X, Reserve-6) и Теплодар Куппер (ОК-9, ОК-15, ПРО-22). В зависимости от модели котла выбирается блок с термостатом (ТЭНБР) для автономной работы или без (ТЭНБ) для управления от внешнего пульта управления или хронотермостата.
Например, Zota Lux-X и Solid-X имеют до 9 ступеней мощности, рабочее давление до 3 атм (атмосфера давления). Zota Reserve-6 специально спроектирован для роли резервного ТЭН в твердотопливном котле.

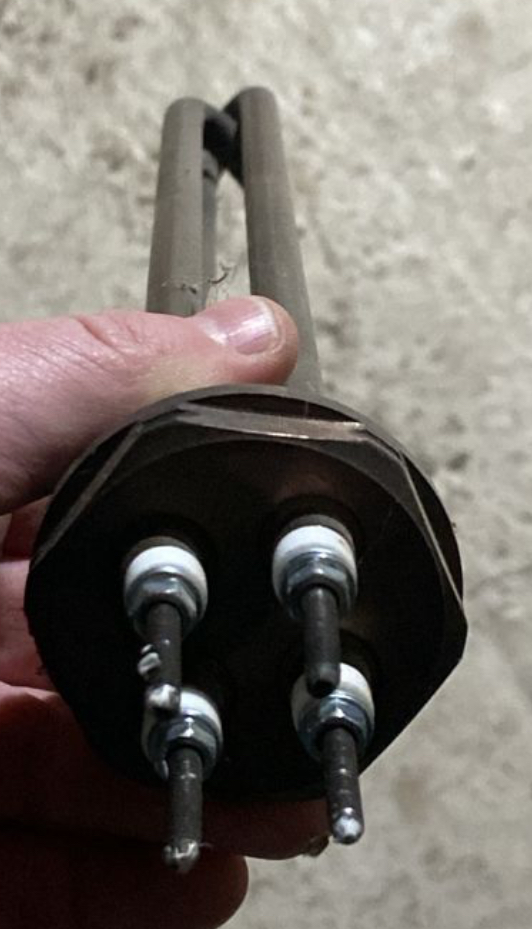

Конструкция: ТЭНБ и ТЭНБР
Под общим названием «тэн для котла» выпускаются два технически разных товара: ТЭНБ - без термостата, температуру держит внешний пульт или контроллер котла; ТЭНБР - со встроенным механическим термостатом и собственной индикацией, работает автономно даже без пульта управления.
ТЭНБР выпускается на резьбу G1¼", мощности 3/3/4/5 кВт, 220В, диапазон регулировки 0...85°C, гистерезис 2...3°C. ТЭНБ - фланец с трубной резьбой по ГОСТ 6357-81, ТЭНы диаметром 10 мм, на 220В или 380В. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика.
- В комплект может входить: фланец или пробка, гильза терморегулятора, колпак или клеммная коробка, термостат.
Подбор блока ТЭН для котла
Подбор блока тэнов для котлов ведётся по параметрам из раздела «Что прислать для расчёта». Для ТЭНБР учитывают рекомендуемые автоматические выключатели: 16А на 3кВт, 20А на 4кВт, 25А на 5кВт; минимальное сечение кабеля 3×2,5мм² для 3-4кВт и 3×4мм² для 5кВт.
Для подключения к трёхфазной сети блоки на 220В собирают по схеме «звезда», на 380В - по схеме «треугольник». Удельная поверхностная мощность по ГОСТ 13268-88 нормируется по кодам сред, полный список значений в таблице 4 стандарта.
Из нашей практики
Производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Другой пример: энергетическое предприятие в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Условия хранения и эксплуатации
Условия хранения блока: закрытые помещения, температура 0…+40°C, относительная влажность до 80% при +25°C. Сопротивление изоляции ТЭНБ в холодном и рабочем состоянии - не менее 0,5 МОм; если упало ниже после хранения или транспортировки, восстанавливают сушкой при 120°C до 6 часов или питанием на 1/3 номинального напряжения до 6 часов.
Для незамерзающего теплоносителя (антифриз) учитывайте совместимость материалов. Рабочее давление в системе - до 6 атм для бытовых моделей (например, Zota Balance), до 3 атм для Lux-X/Solid-X.
Что прислать для расчёта
Для расчёта блока ТЭН для котла необходимо прислать: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружная длина и место установки; модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости необходимы параметры вашего котла: присоединение (резьба или фланец, размер), мощность, напряжение, погружная длина. Сравните с характеристиками блока ТЭНБ или ТЭНБР.
Из какой стали изготовлен ТЭН?
Материал оболочки определяется средой и условиями заказа, например 08Х18Н10Т для воды с антифризом. Стандартно ТЭНы в блоке запрессованы; по заказу делаем другое покрытие или изоляцию.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы и неразборны. По заказу делаем съёмные ТЭН с изоляцией или покрытием - исполнение определяет задача заказчика.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции между корпусом и выводами - должно быть не менее 0,5 МОм. Проверьте целостность ТЭН омметром. Если сопротивление ниже, восстановите сушкой при 120°C до 6 часов.
Что прислать для расчёта нового блока?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Какой блок выбрать - с термостатом или без?
Если котёл имеет внешний пульт управления, подойдёт ТЭНБ (без термостата). Если нужна автономная работа без контроллера - выбирайте ТЭНБР со встроенным механическим термостатом (диапазон 0...85°C).
