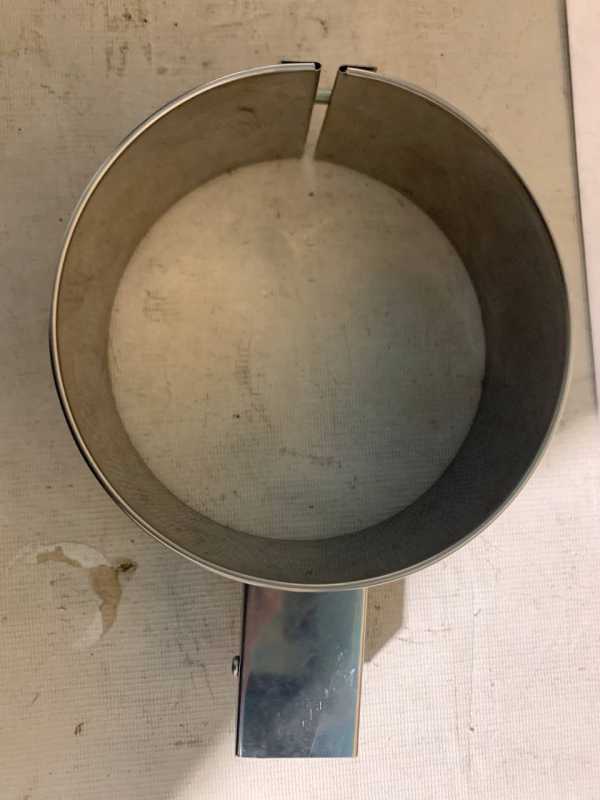

Характеристики
| Внутренний диаметр | 100 мм |
|---|---|
| Ширина | 100 мм |
| Напряжение | 230 В |
| Мощность | 700 Вт |
Где применяется хомутовый нагреватель 100х100мм
Хомутовый нагреватель 100х100мм используется для обогрева цилиндров экструдеров (одношнековых и двухшнековых), термопластавтоматов (как нагреватель для ТПА), а также трубопроводов химических производств, ёмкостей и баков. Также применяется в клеевых машинах для разогрева узла подачи горячего клея и в прессформах. В зоне нагрева цилиндра экструдера этот хомутовый ТЭН обеспечивает контактный нагрев.
Как правильно снять размеры со старого хомутового нагревателя
Для заказа нового нагревателя необходимо точно измерить старый. Основные параметры: внутренний диаметр (измеряется по посадочной поверхности цилиндра) и ширина (высота) хомута. Также важно определить мощность и напряжение (обычно указаны на маркировке). Проверьте, цельный нагреватель или разъёмный, есть ли вырез или отверстие под термопару. Замерьте длину выводов и их тип. Рекомендуется сфотографировать старый нагреватель с маркировкой.
Как подобрать хомутовый нагреватель 100х100мм
При подборе учитывайте внутренний диаметр (должен соответствовать диаметру цилиндра) и ширину. Мощность и напряжение выбираются исходя из требуемой ваттной нагрузки и доступной сети. Удельная мощность для миканитовых нагревателей обычно до 4-4,5 Вт/см². Уточните рабочую температуру: для слюдяного исполнения до 400°C, для керамического до 700°C. Также определите, нужен ли разъёмный хомут (из двух полуколец) для удобства монтажа. Если выбрано миканитовое исполнение, материалом изоляции обычно служит слюдопласт (миканит) на основе мусковита.
Что необходимо прислать для расчёта хомутового нагревателя
Для точного расчёта и изготовления хомутового нагревателя по вашим размерам предоставьте: внутренний диаметр и ширину, мощность и напряжение, информацию о цельном или разъёмном исполнении, наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру. Желательно прислать фото старого нагревателя с маркировкой или модель оборудования. Если нагреватель крепится через фланец, укажите это.
Конструкция хомутовых нагревателей (общие сведения)
Хомутовые нагреватели такого типа обычно состоят из резистивной проволоки (нихромовой ленты), изолятора из миканита (слюдопласта) и защитного кожуха из нержавеющей стали. Конструкция негерметична. Возможно исполнение цельное или разъёмное из двух полуколец. По заказу делаем с вырезом или отверстием под термопару, с различными типами выводов. Хомутовые нагреватели этой категории обычно сертифицируются по ГОСТ 13268-88, возможна сертификация по DIN, IEC, ASTM.
Особенности эксплуатации хомутового нагревателя
Миканитовые хомутовые нагреватели греют цилиндр только контактом (кондуктивно), поэтому им нужна плотная посадка на цилиндр. При зазоре, износе или неровности посадочной поверхности возможен локальный перегрев.
Стабильность работы зависит от удельной мощности и рабочей температуры. Рекомендуется периодически проверять затяжку хомута.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Хомутовый нагреватель 100х100мм подходит для обогрева цилиндров экструдеров, ТПА, трубопроводов и другого оборудования, если внутренний диаметр и ширина соответствуют посадочному месту. Уточните размеры вашего цилиндра.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру по всей поверхности. Затягивайте крепления равномерно, избегая перекоса. После нагрева может потребоваться дополнительная подтяжка.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмный хомут из двух полуколец, а также с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Проверьте маркировку на корпусе: обычно указаны мощность, напряжение и размеры. Также измерьте сопротивление мультиметром и сравните с расчётным. Визуально оцените состояние изоляции и контактов.
Что прислать для расчёта?
Для расчёта необходимы: внутренний диаметр, ширина, мощность, напряжение, тип исполнения (цельный/разъёмный), наличие отверстия под термопару, тип выводов и длина провода, рабочая температура, фото старого нагревателя.
Как снять размеры со старого хомутового нагревателя?
Измерьте внутренний диаметр по посадочной поверхности, ширину хомута. Запишите мощность и напряжение с маркировки. Определите, цельный он или разъёмный, есть ли вырез под термопару. Сфотографируйте маркировку.
