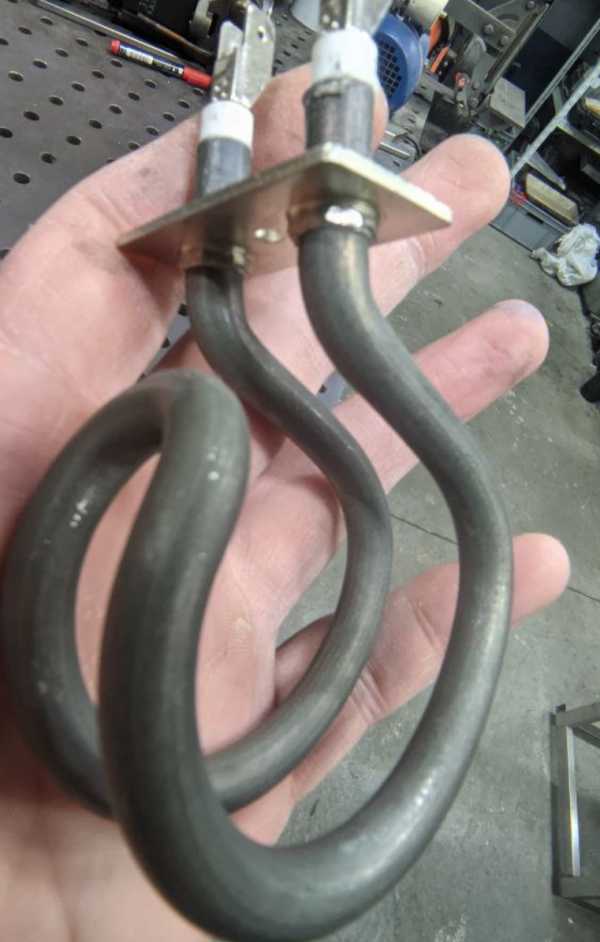

ТЭН 80а13/0,5s220

Характеристики

Маркировка по частям

Что означает код S у ТЭН длиной 800 мм

В обозначении 80а13/0,5s220 зашифрованы геометрия, электрические параметры и условия нагрева. Буква S относится к неподвижной газовой среде, а число 450 °C задаёт предел температуры оболочки. Поэтому ТЭН для печи с такой маркировкой выбирают с учётом не только длины 800 мм и диаметра 13 мм, но и того, движется ли воздух внутри оборудования.

В обозначениях по ГОСТ 13268-88 другие буквы описывают иные условия: T относится к неподвижной газовой среде с температурой оболочки свыше 450 °C, O - к движущемуся воздуху при скорости от 6 м/с и температуре оболочки до 450 °C. Это различие помогает не переносить расчёт для неподвижного воздуха на установку с обдувом.

• При активной длине 720 мм и мощности 0,5 кВт удельная поверхностная мощность составляет 1,7 Вт/см².
• Предел для указанной среды по ГОСТ 13268-88 - 2,2 Вт/см². Расчётный запас данного исполнения до предела составляет 23 %.
• Для напряжения 220 В расчётный ток равен 2,3 А, сопротивление в рабочем режиме - 96,8 Ом.
• Расчёт активной части учитывает две холодные зоны: из общей развёрнутой длины 800 мм получается 720 мм.
• Расчёт по ГОСТ 13268-88 для этой среды рекомендует углеродистую сталь оболочки. Материал именно этого ТЭН в маркировке не указан, его нужно согласовать отдельно.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры исполнения можно изменить

Базовый трубчатый электронагреватель имеет длину 800 мм, оболочку диаметром 13 мм, мощность 0,5 кВт, напряжение 220 В и контактный стержень длиной 40 мм в заделке. По заказу можно изменить отдельные параметры; при изменении мощности, напряжения или среды пересчитываем электрическую часть и нагрузку.

• У этого исполнения контактный стержень в заделке - 40 мм, код A. Для варианта с выступом другой длины можно выбрать 65, 100, 125, 160, 250, 400 или 630 мм. Контактные концы выполняем с резьбой М4, М5 или М6 и гайками с шайбами; другой вариант - провода в термостойкой изоляции.
• Тип крепления в маркировке 80а13/0,5s220 не обозначен. По заказу устанавливаем штуцер с гайкой либо фланец. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• Материал оболочки не зашифрован в обозначении. Для воздушного нагрева можем выполнить оболочку из чёрной стали при умеренной температуре оболочки, из нержавеющей или жаропрочной стали при высокой.
• Электрическая часть базового исполнения - 0,5 кВт и 220 В. По заказу доступны мощность от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при той же длине 800 мм и диаметре 13 мм проверяем удельную нагрузку для заданной среды.
• Для развёрнутой длины 800 мм можем выполнить прямую форму, U, W, M, Г-образную, скрепку, кольцо, спираль или оребрённый вариант. Для воздуха с обдувом предусмотрено оребрение; дополнительно по заказу доступны встроенный термовыключатель или термостат.

Как меняются расчётные параметры

Если у ТЭН длиной 800 мм изменить контактный стержень с 40 до 65 мм, активная часть уменьшится с 720 до 670 мм. При мощности 0,5 кВт удельная нагрузка возрастёт с 1,7 до 1,83 Вт/см². Оба значения ниже предела 2,2 Вт/см² для указанной среды, однако запас при стержне 65 мм будет меньше. Это важно учитывать, если одновременно меняется расположение нагревателя или его режим.

Вариант 0,5 кВт на 380 В требует пересчёта спирали: ток составит 1,3 А, сопротивление - 288,8 Ом. Для 24 В при той же мощности расчётные значения равны 20,8 А и 1,2 Ом. В этих вариантах геометрия остаётся прежней, но электрическую часть нельзя оставлять без пересчёта.

Расчёт для длины 800 мм также показывает влияние мощности на ваттную нагрузку ТЭН: при 0,4 кВт она равна 1,36 Вт/см², при 0,6 кВт - 2,04 Вт/см². Оба варианта укладываются в предел 2,2 Вт/см² для неподвижного воздуха и газов; у исполнения 0,6 кВт запас меньше. Это сравнение относится к указанной среде и активной длине, а не к другим режимам нагрева.

Где применяют подобные ТЭН для воздуха

Подобные трубчатые ТЭН применяют в тигельных плавильных печах: воздух нагревается в зазоре между корпусом печи и тиглем, пока металл плавят для литья или переработки лома. В промышленных осушителях воздуха нагреватели используют для оттайки льда на испарителе. В паровоздушных и пароформалиновых дезинфекционных камерах процесс проходит с увлажнённым горячим воздухом или смесью пара с формалином.

Воздушные нагреватели встречаются в сухожаровых шкафах-стерилизаторах, настольных мини-печах и аэрогрилях. В сухожаровом шкафу инструмент стерилизуют горячим воздухом внутри камеры, а в мини-печи воздух нагревает компактную рабочую камеру. В аэрогриле горячий воздух интенсивно циркулирует, поэтому условия отличаются от неподвижной среды, обозначенной буквой S у ТЭН 80а13/0,5s220.

Подобные нагреватели используют и в сушильных шкафах. Для выбора исполнения с длиной 800 мм, диаметром 13 мм и мощностью 0,5 кВт сопоставляют тип среды и режим её движения с кодом маркировки. Перечисленные виды оборудования показывают области применения подобных воздушных ТЭН, но сами по себе не подтверждают соответствие конкретному посадочному месту.

Почему исполнение с кодом S не выбирают для воды

ТЭН 80а13/0,5s220 рассчитан на неподвижный воздух и газы, а его удельная поверхностная мощность 1,7 Вт/см² рассчитана по активной длине 720 мм именно для этой среды. Эти данные не подтверждают работу оболочки диаметром 13 мм в воде: совпадение длины 800 мм или мощности 0,5 кВт не заменяет расчёт под другую среду.

Если требуется нагрев воды, нужно сообщить это при подборе исполнения. То же относится к движущемуся воздуху: код S обозначает неподвижную газовую среду, а не режим с принудительным обдувом. Важно уточнить среду до изменения мощности или формы, чтобы расчёт нагрузки относился к фактическим условиям работы.

• Код S в маркировке 80а13/0,5s220 относится к неподвижному воздуху и газам.
• Нагрузка 1,7 Вт/см² рассчитана для активной части длиной 720 мм и мощности 0,5 кВт.
• Для воды или воздуха с обдувом сообщите среду отдельно: прежние расчётные значения не следует автоматически переносить на другой режим.

Какие данные нужны для исполнения 80а13/0,5s220

Для повторения или изменения этого ТЭН укажите базовые значения из маркировки и перечислите, что требуется изменить. Если обозначение 80а13/0,5s220 не сохранилось, приложите размеры старого нагревателя и данные оборудования.

• Обозначение 80а13/0,5s220, если оно читается на нагревателе, либо фотографию самого ТЭН.
• Развёрнутую длину 800 мм, диаметр оболочки 13 мм и требуемую форму.
• Мощность 0,5 кВт и напряжение 220 В либо значения для пересчёта.
• Рабочую среду: неподвижный воздух, воздух с обдувом, воду или масло.
• Вид крепления, размеры штуцера или фланца и нужную длину контактного стержня вместо 40 мм.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
