Характеристики
| Модель | ЭНпКк 465*100;3*250 |
|---|---|
| Внутренний диаметр | 465 мм |
| Ширина | 100 мм |
| Мощность | 3 кВт |
| Напряжение | 250 В |
Где применяется и в каком оборудовании
Нагреватель ЭНпКк устанавливается на материальный цилиндр термопластавтомата (ТПА) для обогрева зон пластикации и дозирования. Также применяется на одношнековых и двухшнековых экструдерах, клеевых машинах для разогрева узла подачи клея и на фланцевых соединениях трубопроводов для обогрева фланца. Нагреватели этого класса (хомутовый нагреватель, хомутовый тэн) часто используются как нагреватель для тпа и аналогичного технологического оборудования.
Контактные (кондуктивные) нагреватели такого типа требуют плотного прилегания к цилиндру для равномерного теплового контакта.
Почему прилегание к цилиндру определяет ресурс
У контактных (кондуктивных) нагревателей плотность прилегания к цилиндру критична для ресурса. Если есть зазор, теплоотвод ухудшается, растёт температура резистивного элемента, что снижает ресурс. У международных аналогов миканитовой ленты (band heater) стандартная оболочка держит до 482°C, номинальная удельная мощность 3-7 Вт/см².
Превышение удельной мощности из-за плохого контакта ведёт к перегреву и выходу из строя.
Конструкция и исполнение

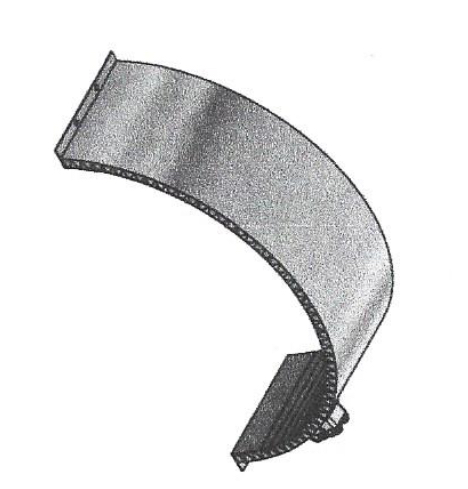

У хомутовых нагревателей с миканитовой изоляцией резистивная проволока обычно обматывается вокруг сердечника и укладывается в корпус из нержавеющей стали; между сердечником и корпусом прокладывается слой миканита для электроизоляции. Фиксация на цилиндре у таких нагревателей обычно выполняется стяжными болтами (резьба M6-M10) или хомутом-пряжкой.
По заказу делаем цельный или разъёмный нагреватель из двух полуколец (ПХНм). Разъёмное исполнение применяется при ограниченном радиальном доступе к цилиндру или когда обе половины нужно питать и регулировать независимо.
Подбор нагревателя
Для подбора нагревателя нужно знать внутренний диаметр и ширину, мощность и напряжение, а также рабочую температуру. Удельная мощность (ваттная нагрузка) выбирается в зависимости от условий теплоотвода: чем плотнее прилегание, тем выше допустимая нагрузка.
У производителей керамическая изоляция выдерживает до 600°C при удельной мощности до 8,0 Вт/см², но для миканита предел задаёт связующий лак, а не сама слюда. Миканит как материал получают из листочков слюды, склеенных лаками под давлением и нагреванием.
Что прислать для расчёта
Для расчёта и изготовления хомутового тэна необходимо прислать: внутренний диаметр и ширину, мощность и напряжение, указать цельный или разъёмный, есть ли вырез или отверстие под термопару, тип выводов и длина провода, рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли нагреватель ЭНпКк 465*100;3*250 к моему оборудованию?
Подходит, если внутренний диаметр 465 мм и ширина 100 мм совпадают с посадочным местом на цилиндре вашего ТПА или экструдера. Уточните модель оборудования.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, чтобы обеспечить плотное прилегание по всей поверхности. Перетяжка может деформировать корпус, недотяжка создаст зазор и снизит ресурс.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец (ПХНм) и с отверстием или вырезом под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром и сравните с расчётным по мощности и напряжению. Проверьте изоляцию между корпусом и выводами. Осмотрите на предмет прогаров или деформации.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный или разъёмный), наличие отверстия под термопару, тип выводов, длину провода, рабочую температуру и фото старого нагревателя с маркировкой.
Почему прилегание к цилиндру влияет на ресурс?
Контактные (кондуктивные) нагреватели греют цилиндр только через плотное прилегание. При плохом контакте ухудшается теплоотвод, растёт температура резистивного элемента, что ускоряет износ изоляции и снижает срок службы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
