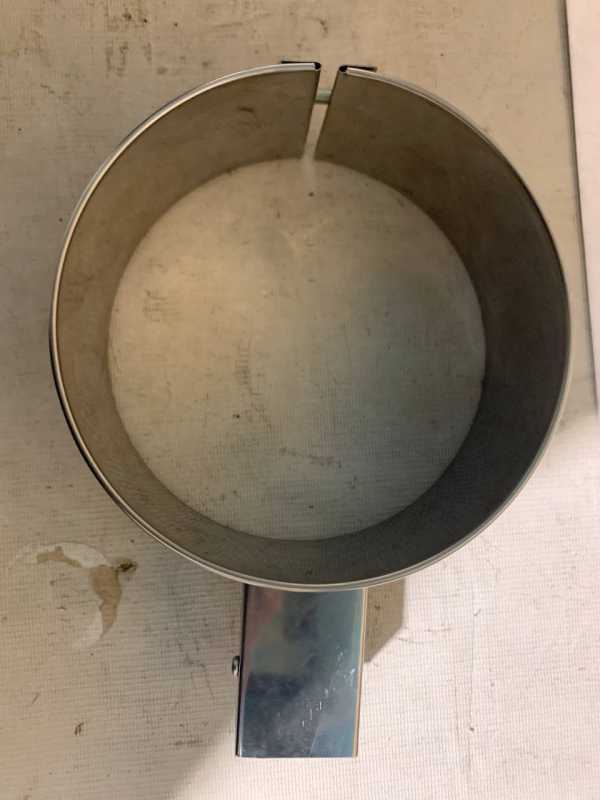

Характеристики
| Внутренний диаметр | 300 мм |
|---|---|
| Длина (ширина) | 35 мм |
| Мощность | 1200 Вт |
| Напряжение | 220 В |
| Подвод | М5 |
Где применяется хомутовый нагреватель
Хомутовые нагреватели используют для кондуктивного нагрева цилиндров экструдеров и ТПА, обогрева трубопроводов химических производств, фланцевых соединений, ёмкостей и баков. Также применяются в прессформах и литейных формах как комплектующие технологического оборудования.
- Цилиндры одношнековых экструдеров
- Узлы пластикации ТПА
- Фланцевые соединения трубопроводов
- Обогрев ёмкостей и патрубков
Цельный или разъёмный: как выбрать
Цельный хомут надевается на цилиндр до монтажа или при демонтаже оборудования. Разъёмный из двух полуколец удобен для установки на уже смонтированный цилиндр или при необходимости замены без полной разборки. Выбор зависит от доступа к узлу пластикации и регламента обслуживания.
- Цельный: для нового оборудования или полной разборки
- Разъёмный: для замены на работающей машине
- С отверстием под термопару: для контроля температуры
Подбор хомутового нагревателя по параметрам
При подборе учитывают внутренний диаметр и ширину для плотного прилегания к цилиндру. Удельная мощность для миканитовой изоляции до 4-4,5 Вт/см² при рабочей температуре до 350°C. Для керамической изоляции допустимая удельная мощность выше - до 7-8 Вт/см². Фиксация осуществляется стяжными болтами, хомут-пряжкой или V-образными скобами. Ваттная нагрузка и зона нагрева должны соответствовать условиям эксплуатации.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Удельная мощность (Вт/см²)
- Тип изоляции: миканит или керамика
Особенности конструкции и материалов
Миканитовая изоляция хомутовых нагревателей выдерживает рабочую температуру до 350°C, керамическая - до 760°C. Оболочка обычно из нержавеющей стали. В российских стандартах ГОСТ 13268-88 заданы предельные удельные поверхностные мощности. Международные аналоги Tempco имеют максимальную температуру 482°C для миканитовых и 760°C для керамических исполнений. Материал миканита - флогопит, склеенный лаками под давлением.
- Миканит: до 350°C, удельная мощность до 4,5 Вт/см²
- Керамика: до 760°C, удельная мощность до 8 Вт/см²
- Оболочка: нержавеющая сталь
- Фиксация: болты, хомут-пряжка, скобы
Возможности изготовления по заказу
По заказу делаем хомутовые нагреватели любых размеров: внутренний диаметр, ширина, мощность, напряжение. Возможно цельное или разъёмное исполнение, с вырезом или отверстием под термопару, различные типы выводов и длина провода. Исполнение миканитовое или керамическое.
- Любой внутренний диаметр и ширина
- Цельный или разъёмный
- Отверстие под термопару
- Миканит или керамика
- Тип выводов по запросу
Что прислать для расчёта
Для расчёта хомутового нагревателя необходимо указать внутренний диаметр и ширину, мощность и напряжение, цельное или разъёмное исполнение, наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Вырез/отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Фото или маркировка старого нагревателя
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости укажите внутренний диаметр и ширину вашего цилиндра, мощность и напряжение. Хомутовый нагреватель подходит для цилиндров экструдеров, ТПА, трубопроводов соответствующего диаметра.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, обеспечивая плотное прилегание по всей поверхности. Не перетягивайте, чтобы не повредить изоляцию. Используйте динамометрический ключ, если указан момент.
Можно ли сделать разъёмный хомут или с отверстием под термопару?
Да, по заказу делаем разъёмные хомуты из двух полуколец и с отверстием под термопару. Укажите это в заявке.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление изоляции мегаомметром (не менее 20 МОм), целостность спирали мультиметром, отсутствие пробоя на корпус. Также осмотрите маркировку на старом нагревателе.
Что прислать для расчёта хомутового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, цельное или разъёмное исполнение, наличие выреза/отверстия, тип выводов, рабочую температуру, фото или маркировку старого нагревателя.
Когда выбирать цельный хомут, а когда разъёмный?
Цельный хомут выбирают при возможности установки на цилиндр до сборки или при полной разборке. Разъёмный удобен для монтажа на уже установленное оборудование или при частой замене.
