Характеристики

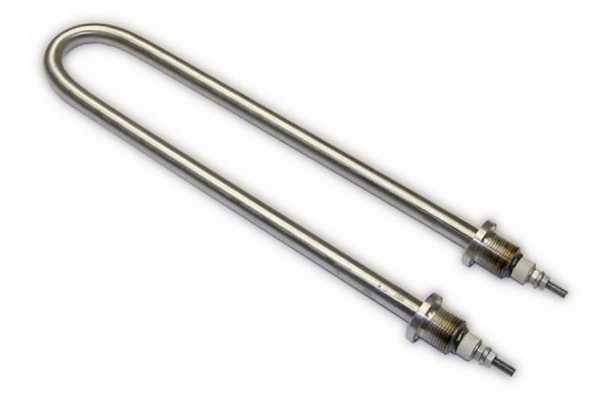

| Маркировка | 40А8/0,2-Т-220 |
|---|---|
| Развёрнутая длина | 400 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 8 мм |
| Мощность | 0,2 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Форма по эскизу | Ф2 |
| Радиус гиба | R30 |
| Резьба штуцера | М12*1,5 |
Как проверить снятый нагреватель
Мультиметром измеряют сопротивление между контактами и проверяют, нет ли обрыва. Сопротивление изоляции проверяют мегаомметром отдельно: это не та же проверка, что измерение сопротивления спирали.
По ГОСТ 13268-88 сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм, при приёмо-сдаточной проверке - не менее 50 МОм. Горячую проверку проводят после отключения от сети.
- Перед проверкой отключите ТЭН от электропитания.
- Сравнивайте результат измерения с данными на нагреватель и условиями его проверки.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 320 мм |
|---|---|
| Расчётный ток | 0,9 А |
| Расчётное сопротивление в рабочем режиме | 242 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,49 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 50 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Подключение: сначала напряжение элемента
Для одного ТЭН в маркировке указано напряжение 220 В. Несколько элементов в трёхфазной сети соединяют звездой или треугольником с учётом напряжения каждого ТЭН и схемы питания.
Одной маркировки этого изделия недостаточно, чтобы назначить схему группы. Перед подключением уточните параметры сети и схему оборудования.
- Один ТЭН: сверить напряжение питания с маркировкой.
- Группа ТЭН: проверить допустимое напряжение элементов для соединения звездой или треугольником.
Что означает маркировка 40А8/0,2-Т-220
40А8/0,2-Т-220 обозначает исполнение с развёрнутой длиной 400 мм, диаметром оболочки 8 мм, мощностью 0,2 кВт и напряжением 220 В. Код A указывает длину контактного стержня в заделке 40 мм.
Буква T задаёт среду: неподвижный воздух и газы выше 450 °C. Форма по эскизу - Ф2, радиус гиба - R30, резьба штуцера - М12*1,5. Трубчатый электронагреватель с такой маркировкой следует подбирать с учётом этих параметров.
- Обозначение T важно сверить с реальной средой и режимом работы.
- Запрос «ТЭН по маркировке» дополните эскизом или размерами, если маркировка читается не полностью.
Как читать ток и удельную мощность
Расчёт по ГОСТ 13268-88 даёт активную длину 320 мм, расчётный ток 0,9 А и сопротивление в рабочем режиме 242 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода; одного этого значения для подбора всей цепи недостаточно.
Удельная поверхностная мощность по активной длине составляет 2,49 Вт/см² при пределе для среды 5 Вт/см². Запас до предела ГОСТ - 50 %. Для этой среды ГОСТ рекомендует оболочку из нержавеющей жаропрочной стали. В названии каталога указано исполнение: ТЭН из нержавейки.
- Расчётная ваттная нагрузка ТЭН относится к активной длине.
- Результат применим к указанной среде: неподвижному воздуху и газам выше 450 °C.
Какие размеры снять со старого ТЭН
Зафиксируйте развёрнутую длину, диаметр трубки и форму после гибки. Для данного исполнения развёрнутая длина составляет 400 мм, а активная длина в расчёте - 320 мм.
Отдельно измерьте холодные зоны и контактные части. В маркировке этого изделия код A соответствует длине контактного стержня в заделке 40 мм. Для замены важны также радиусы и расположение изгибов.
- Снимите контур нагревателя и укажите радиус гиба, если он известен.
- Не заменяйте развёрнутую длину длиной детали после гибки.
Какие данные нужны для расчёта замены
Если маркировка отсутствует, приложите фото старого нагревателя и оборудования. По чертежу, эскизу, образцу или маркировке можно задать развёрнутую длину, диаметр трубки, мощность, напряжение и форму.
ТЭН для печи, ТЭН для духовки и ТЭН для калорифера подбирают по параметрам конкретного оборудования и среды. Само название применения не заменяет размеров и данных по питанию.
- Маркировка со старого ТЭН или фото места установки.
- Развёрнутая длина либо размеры и форма после гибки, диаметр трубки.
- Мощность, напряжение, среда и наличие обдува.
- Тип крепления, резьба или фланец, межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте напряжение 220 В, форму Ф2, размеры и среду. Код T указывает на неподвижный воздух и газы выше 450 °C; по одному названию оборудования совместимость не определить.
Можно ли изготовить замену по старому образцу без маркировки?
Для расчёта приложите фото и размеры старого нагревателя. Важны развёрнутая длина, диаметр, форма после гибки, мощность, напряжение и крепление.
Можно ли установить этот ТЭН в воду или масло?
Маркировка этого изделия задаёт неподвижный воздух и газы выше 450 °C. Для воды, масла или другой среды нужно подобрать исполнение отдельно.
Как проверить старый ТЭН?
Мультиметром проверяют сопротивление между контактами, а сопротивление изоляции - мегаомметром. Значения оценивают с учётом состояния нагревателя и требований к проверке.
Что прислать для расчёта?
Передайте маркировку или фото, размеры, мощность и напряжение. Также укажите среду, тип крепления и модель оборудования, если она известна.
Что означает буква T в маркировке воздушного ТЭН?
В этом исполнении T означает нагрев в неподвижном воздухе и газах выше 450 °C. Код среды нужно сопоставить с реальными условиями работы.
