Хомутовый нагреватель

Хомутовый нагреватель применяют для контактного нагрева цилиндрических поверхностей и сопел. Ставится на цилиндры экструдеров, зоны пластификации ТПА, головки литьевых машин, дозаторы клея, небольшие трубопроводы с вязкими средами. Конструкция разъемная, хомут обхватывает цилиндр и стягивается винтами, за счет этого обеспечивается плотный тепловой контакт.

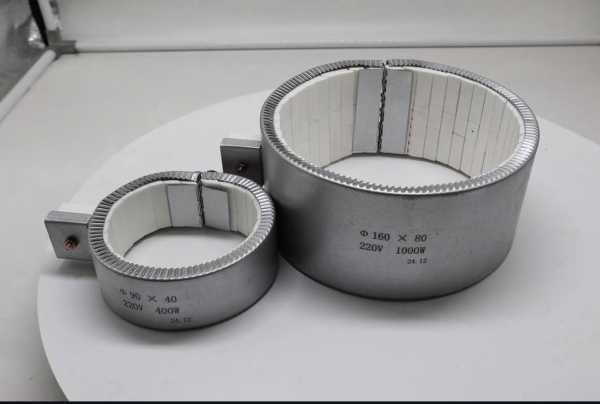

На фото видно керамическое исполнение с внешним металлическим кожухом. Оболочка из нержавеющей стали устойчиво работает в условиях высоких температур и периодических нагревов до 450...500 °C. Нагревательный элемент выполнен из никель-хромовой проволоки повышенного сопротивления, проложенной внутри керамических изоляторов. Такая схема дает равномерный тепловой поток по окружности и по ширине хомута, снижает локальный перегрев цилиндра и самого нагревателя.

Клеммные колодки выведены на наружную сторону, подключение к сети через провод в термостойкой изоляции или шины, в зависимости от требования по току и компоновке шкафа. Крепление к цилиндру через стяжные винты, при необходимости на корпусе выполняются дополнительные уши и лапки. При неплотном прилегании между хомутом и цилиндром используют термопасту, это снижает тепловое сопротивление контакта.

Диапазон типоразмеров для таких хомутов обычно от диаметра 25...30 мм до 300 мм и шириной 20...100 мм, удельная нагрузка до 3,5...4 Вт/см² при корректном теплоотводе. Изготавливаем хомутовые нагреватели по размерам и схеме подключения клиента за 3 дня от 1 штуки, с возможностью выполнить отверстия под термопару, пазы под крепеж и нестандартное расположение выводов.
