Характеристики
| Маркировка | 150 а13/2.0 K 220 |
|---|---|
| Развёрнутая длина | 1500 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2 кВт |
| Напряжение | 220 В |
| Код среды | K: движущийся воздух |
| Форма по эскизу | Ф7 |
Ток и удельная мощность: что проверить при подборе
Расчёт по ГОСТ 13268-88 указывает расчётный ток для выбора автомата и сечения провода. Удельную поверхностную мощность нужно сопоставлять со средой и условиями обдува.
Расчётные 3,45 Вт/см² находятся ниже приведённого для движущегося воздуха предела 3,5–6,5 Вт/см². Выбор режима обдува важен для воздушного ТЭНа.
- Активная длина: 1420 мм
- Расчётный ток: 9,1 А
- Расчётное сопротивление в рабочем режиме: 24,2 Ом
- Удельная поверхностная мощность: 3,45 Вт/см²
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1420 мм |
|---|---|
| Расчётный ток | 9,1 А |
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,45 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

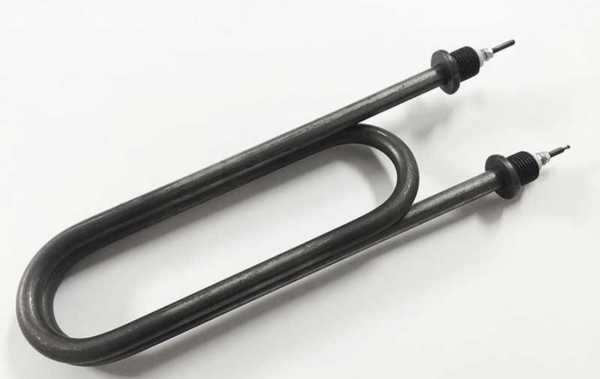

Ф-7, штуцер и варианты крепления
В каталожном исполнении указаны форма Ф-7, штуцер G1/2 и флажки. Оболочка обозначена как труба из нержавеющей стали.
При замене проверьте форму после гибки и положение крепёжных элементов. По заказу можно задать форму по эскизу, крепление штуцером с гайкой или фланцем.
- Для подбора сопоставьте размеры и расположение крепления со старым нагревателем.
- ТЭН для вентиляции должен соответствовать воздушному каналу и предусмотренному обдуву.
Маркировка этого ТЭН по частям
Обозначение раскрывается по указанным для изделия параметрам. Код K соответствует движущемуся воздуху, а форма задана по эскизу.
- 150 а13/2.0 K 220
- Развёрнутая длина: 1500 мм
- Длина контактного стержня в заделке: 40 мм (код A)
- Диаметр оболочки: 13 мм
- Мощность: 2 кВт
- Напряжение: 220 В
- Код среды: K: движущийся воздух
- Форма по эскизу: Ф7
Почему воздушный ТЭН может перегореть раньше срока
Если воздушный нагреватель работает без предусмотренного обдува, условия его теплоотвода уже не соответствуют коду K. Установка такого исполнения в воду или масло также означает работу в другой среде.
При замене сверяйте код среды и рабочие условия. ТЭН из нержавейки не становится от этого пригодным для любой среды: материал оболочки не заменяет подбор по назначению.
- Не подбирайте нагреватель только по габаритам.
- Проверьте, что фактическая среда и обдув соответствуют исполнению.
Подключение одного и нескольких нагревателей
Один ТЭН подключают с учётом его номинального напряжения и схемы оборудования. Для нескольких ТЭН в трёхфазной сети рассматривают соединение звездой или треугольником.
Схему выбирают по напряжению нагревателей и параметрам сети. Само соединение не меняет назначение изделия: этот ТЭН рассчитан на движущийся воздух.
- Не выбирайте звезду или треугольник только по форме нагревателя.
- Перед подключением сверяйте маркировку и схему оборудования.
Что сообщить для подбора или замены
Для подбора ТЭН по маркировке пришлите обозначение со старого изделия. Если маркировки нет, помогут размеры, форма и данные оборудования.
Для замены в печи одного запроса «тэн для печи» недостаточно: важно уточнить среду и наличие обдува. Это позволит проверить, подходит ли воздушное исполнение.
- Маркировка со старого ТЭН или фото изделия.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьба, гайка или фланец, межосевое расстояние.
- Модель оборудования.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Проверьте размеры, форму, крепление и соответствие среды движущемуся воздуху. Такие ТЭН применяют в воздушных каналах с обдувом, например в тепловых пушках, приточных калориферах и сушильных камерах.
Можно ли сделать нагреватель по старому образцу без маркировки?
Да, для подбора передайте длину и форму после гибки, диаметр трубки, мощность, напряжение, данные о среде и креплении. Приложите фото старого ТЭН и оборудования.
Можно ли поставить этот ТЭН в воду или масло?
Нет, код K обозначает движущийся воздух. Для воды или масла нужно подбирать исполнение, рассчитанное на соответствующую среду.
Как проверить старый ТЭН?
Сверьте маркировку, длину, диаметр, форму, мощность и напряжение. Если обозначения нет, передайте размеры и фото для подбора замены.
Что прислать для расчёта?
Маркировку или фото, размеры и форму, мощность и напряжение. Также укажите среду, тип крепления и модель оборудования.
Почему воздушный ТЭН нельзя ставить в воду?
Код среды этого изделия указывает на движущийся воздух. Вода создаёт другую среду работы, поэтому для неё нужен ТЭН соответствующего исполнения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
