ТЭН 350G10/1,0т400

Характеристики

Маркировка по частям

Как длина и код T связаны с нагрузкой

В ТЭН 350G10/1,0т400 длина 3500 мм, диаметр оболочки 10 мм, мощность 1 кВт и напряжение 400 В образуют расчётную конфигурацию для указанной в маркировке среды. Код T обозначает неподвижный воздух и газы при температуре оболочки выше 450 °C. Поэтому при выборе этого трубчатого электронагревателя важны и габариты, и условия теплоотдачи.

• Развёрнутая длина 3500 мм включает холодные зоны. Для расчёта активная часть составляет 2700 мм.
• При мощности 1 кВт и напряжении 400 В расчётный ток равен 2,5 А, расчётное сопротивление в рабочем режиме составляет 160 Ом.
• Удельная поверхностная мощность по активной длине равна 1,18 Вт/см². Это значение рассчитано для сочетания мощности 1 кВт и активной длины 2700 мм.
• Для среды по ГОСТ 13268-88 предел удельной мощности составляет 5 Вт/см²; расчётный запас ТЭН 350G10/1,0т400 до этого предела равен 76 %.
• Для кода T расчёт по ГОСТ 13268-88 рекомендует оболочку из нержавеющей жаропрочной стали. Материал в маркировке 350G10/1,0т400 не обозначен, поэтому его выбирают отдельно для исполнения этого нагревателя.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие исполнения можно заказать для этого ТЭН

Базовое исполнение 350G10/1,0т400: развёрнутая длина 3500 мм, стержень в заделке 400 мм, штуцер G10/1, мощность 1 кВт и напряжение 400 В. В заказе можно указать, какие из этих параметров нужно сохранить или изменить.

• Сейчас на ТЭН 350G10/1,0т400 установлен штуцер G10/1 → вместо него можно задать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28. Для этого же крепления доступны трубные резьбы G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2; вместо штуцера можно выполнить фланец под бак.
• Сейчас контактный стержень этого ТЭН имеет длину 400 мм, код G → можно выбрать 40 мм (код A), 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F) или 630 мм (код H). На концах можно сделать резьбу М4, М5 или М6 с гайками и шайбами либо вывести провод в термостойкой изоляции.
• В обозначении 350G10/1,0т400 указан код среды T, но не материал оболочки → для этого ТЭН можно выбрать чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой температуре.
• В исходном исполнении 350G10/1,0т400 указаны 1 кВт и 400 В → по заказу для ТЭН с развёрнутой длиной 3500 мм и оболочкой 10 мм можно задать мощность от 100 Вт и одно из напряжений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Удельную нагрузку выбранной мощности пересчитывают для среды T.

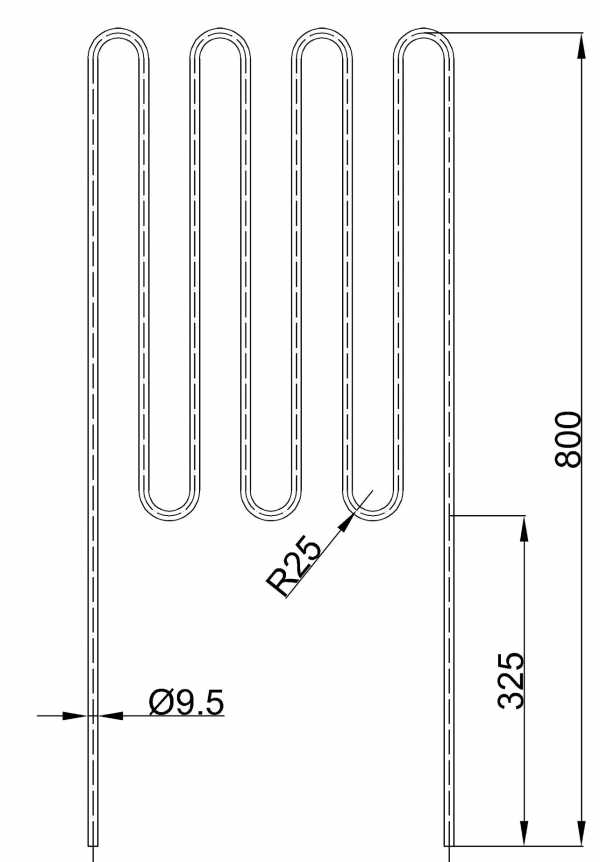

• При длине 3500 мм ТЭН 350G10/1,0т400 можно выполнить в другой форме: прямой, U-, W-, M- или Г-образной, в виде скрепки, кольца, спирали либо с оребрением. Для этой конфигурации также можно заказать встроенный термовыключатель или термостат.

Что показывают расчёты для других конфигураций

Если оставить развёрнутую длину 3500 мм и оболочку диаметром 10 мм, но выполнить ТЭН мощностью 1 кВт на 220 В, расчётный ток составит 4,5 А, а сопротивление спирали - 48,4 Ом. Следовательно, для перехода с исходных 400 В на 220 В нужно пересчитать спираль; размеры нагревателя при этом остаются прежними.

Для той же длины 3500 мм расчётная удельная нагрузка при мощности 1,2 кВт составляет 1,41 Вт/см², а при 0,8 кВт - 0,94 Вт/см². Обе величины ниже предела 5 Вт/см² для среды по ГОСТ 13268-88. Это позволяет сравнить варианты по нагрузке на оболочку ТЭН 350G10/1,0т400, но окончательное исполнение зависит от реальных условий работы и температуры оболочки.

Где применяют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в электронагревателях горячей регенерации адсорбционных осушителей сжатого воздуха и газа: нагрев используют для восстановления силикагеля, алюмогеля или цеолита. Такие нагреватели также ставят в камеры полимеризации порошковой покраски, где горячий воздух отверждает нанесённое покрытие. Для ТЭН 350G10/1,0т400 важно, что код T указывает на неподвижную газовую среду при температуре оболочки выше 450 °C.

Подобные ТЭН применяют в сушильных барабанах промышленных прачечных, термоусадочных туннелях, аэрогрилях и микроволновых печах с грилем. В сушильном барабане вентилятор прогоняет горячий воздух через бельё, а в туннеле поток обдувает упаковку для усадки термоплёнки. В аэрогриле используется принудительная конвекция; в камере микроволновой печи с грилем воздух неподвижный или слегка циркулирует. Эти примеры описывают применение подобных нагревателей, а не подтверждают установку ТЭН 350G10/1,0т400 в конкретное оборудование.

Неподвижный воздух и обдув: разная тепловая нагрузка

Для ТЭН 350G10/1,0т400 указан код T: неподвижный воздух и газы при температуре оболочки выше 450 °C. Его расчётная удельная поверхностная мощность 1,18 Вт/см² получена для мощности 1 кВт и активной длины 2700 мм. При другой скорости воздуха условия отвода тепла изменятся, поэтому исходную нагрузку нельзя автоматически переносить на установку с обдувом.

В обозначениях производителей буква K относится к движущейся воздушной среде со скоростью не менее 6 м/с и температуре оболочки свыше 450 °C; буква S по ГОСТ 13268-88 обозначает неподвижную газовую среду при температуре оболочки до 450 °C. Это разные условия для воздушного ТЭН. Если ТЭН планируется использовать с обдувом, важно учитывать скорость потока, а не только мощность 1 кВт и диаметр оболочки 10 мм.

• Для неподвижной среды ориентиром служит код T и расчётная нагрузка 1,18 Вт/см² при длине 3500 мм и мощности 1 кВт.
• Если ТЭН 350G10/1,0т400 планируется использовать при обдуве, для расчёта нужны параметры потока и компоновка нагревателя.
• Сопоставьте условия среды с кодом T и проверьте геометрию крепления: название оборудования не подтверждает совпадение размеров.

Что подготовить для заказа ТЭН 350G10/1,0т400

Чтобы рассчитать исполнение на базе ТЭН 350G10/1,0т400, укажите, сохраняются ли исходные длина 3500 мм, диаметр оболочки 10 мм, мощность 1 кВт, напряжение 400 В и среда по коду T.

• Маркировку старого нагревателя, если она читается, либо фото самого ТЭН и места установки.
• Для сравнения с исполнением 350G10/1,0т400 укажите развёрнутую длину 3500 мм или фактические длину и форму после гибки, а также диаметр трубки вместо исходных 10 мм.
• Требуемые мощность и напряжение, если они отличаются от исходных 1 кВт и 400 В.
• Среду и режим работы: неподвижный воздух или газ либо воздух с обдувом; укажите температуру оболочки, если она известна.
• Тип крепления: для замены штуцера G10/1 укажите нужную резьбу или параметры фланца; отдельно задайте длину контактного стержня вместо исходных 400 мм.
