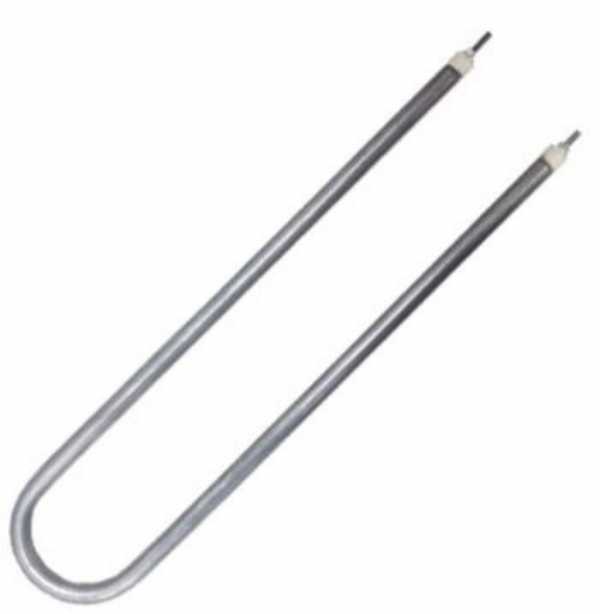

ТЭН воздушный U-образный 2кВт L=700мм, 220В

Характеристики

Что задают 2 кВт, 220 В и длина 700 мм

В названии каталога указаны тип нагревателя, форма, мощность, длина и напряжение: воздушный, U-образный, 2 кВт, 700 мм, 220 В. Это исходные параметры трубчатого электронагревателя. Они задают его электрическое исполнение и геометрию, но не описывают крепление, материал оболочки и конструкцию выводов. Поэтому совпадение мощности и длины само по себе не подтверждает, что ТЭН встанет на место установленного.

Для исполнения 2 кВт на 220 В расчётный ток составляет 9,1 А, расчётное сопротивление в рабочем режиме составляет 24,2 Ом. По этим величинам можно сверить электрическую часть задания. Они не определяют режим теплоотвода: для воздушного ТЭН дополнительно важно, движется ли воздух и с какой скоростью.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Как изменить исполнение ТЭН длиной 700 мм

Исходный вариант этой позиции: воздушный ТЭН U-образной формы, 2 кВт, 220 В, длина 700 мм. По заказу можно изменить заданные конструктивные параметры, сохранив или пересмотрев исходную форму.

• Сейчас задана U-образная форма длиной 700 мм → по заказу выполняем прямой, U-, M-, W-, Г-образный, оребрённый варианты, скрепку, кольцо, спираль или форму по эскизу. Для нового контура указывают требуемую длину и геометрию.
• Крепление для ТЭН 2 кВт в названии не обозначено → по заказу устанавливаем штуцер с гайкой или фланец; присоединительные размеры согласуют с местом монтажа.
• Материал оболочки для длины 700 мм не указан → можно заказать чёрную сталь, нержавеющую сталь или медь.
• В названии указана электрическая часть 2 кВт, 220 В, но не способ подключения → для этого исполнения можно задать контактный стержень с резьбой М4, М5 или М6 с гайками либо проводные выводы в термостойкой изоляции.
• Если для ТЭН 700 мм требуется мощность или напряжение, отличное от исходных, эти параметры задают отдельно и пересчитывают нагрузку на оболочку с учётом воздушной среды.

Расчётные варианты для U-образного ТЭН

Исходные параметры для сравнения: длина 700 мм, мощность 2 кВт, напряжение 220 В. Для этого исполнения расчётный ток равен 9,1 А, а сопротивление в рабочем режиме составляет 24,2 Ом. Если заказчику нужны именно такие электрические показатели, при согласовании важно сохранить оба параметра, а не ориентироваться только на форму нагревателя.

При выборе мощности 3 кВт на 220 В ток составит 13,6 А. Для U-образного ТЭН той же длины 700 мм нагрузка на оболочку будет в 1,5 раза выше относительно исполнения 2 кВт. Следовательно, одинаковые длина и напряжение не означают одинаковый режим работы. Перед заказом такого варианта проверяют, соответствует ли повышенная нагрузка условиям теплоотвода в воздушной среде.

При мощности 1 кВт на 220 В ток составит 4,5 А. На той же длине 700 мм нагрузка на оболочку будет в 0,5 раза относительно исходного варианта 2 кВт. Это отдельное исполнение с меньшей мощностью тепловыделения. При его подборе нужно учитывать требуемый нагрев воздуха и режим работы оборудования, а не только возможность сохранить U-образный контур.

Если требуется оставить мощность 2 кВт, но использовать напряжение 380 В, расчётный ток составит 5,3 А, сопротивление спирали составит 72,2 Ом. Для этого варианта сохраняют размеры нагревателя, а электрическую часть пересчитывают под 380 В. Поэтому в задании следует отдельно указать, что нужны именно 2 кВт и 380 В при габаритах исходного ТЭН длиной 700 мм. Подмена напряжения без перерасчёта спирали не сохраняет исходное электрическое исполнение.

Буква среды и режим обдува для ТЭН 2 кВт

Для воздушного ТЭН мощностью 2 кВт и длиной 700 мм условия теплоотвода зависят от движения воздуха. Неподвижный воздух и принудительный поток представляют разные режимы, поэтому при подборе сообщают, есть ли обдув и какова его скорость. В названии этой позиции буквенного обозначения среды нет, и по одним параметрам 2 кВт, 220 В нельзя определить исполнение для заданного воздушного режима.

В маркировке воздушных нагревателей O указывает на движущуюся среду со скоростью от 6 м/с и температуру оболочки до 450 °C. Для K речь также идёт о движущемся воздухе со скоростью от 6 м/с, но температура оболочки превышает 450 °C. Обозначение T применяют для неподвижной газовой среды, когда температура оболочки выше 450 °C. Эти различия относятся к расшифровке букв маркировки, а не к подтверждённым характеристикам данного U-образного ТЭН.

Если воздушный ТЭН 700 мм рассматривают для печи, тепловой пушки или установки нагрева воздуха, нужно сопоставить его мощность, напряжение, форму и условия обдува с задачей. Само выражение «ТЭН для печи» не подтверждает совместимость без проверки этих параметров. В названии также не указано оребрение: считать этот товар оребрённым нельзя. Гладкий ТЭН и оребрённый вариант отличаются поверхностью теплообмена, поэтому требуемую конструкцию задают отдельно.

Что сообщить для заказа ТЭН 700 мм

Для заказа воздушного U-образного ТЭН мощностью 2 кВт, на 220 В и длиной 700 мм подтвердите исходные параметры и обозначьте необходимые отличия:

• Укажите, нужна ли длина 700 мм и U-образная форма или требуется изменить геометрию.
• Подтвердите мощность 2 кВт и напряжение 220 В либо сообщите расчётный вариант, который требуется получить.
• Опишите воздушный режим: неподвижный воздух или принудительный поток; для движущегося воздуха укажите скорость.
• Уточните крепление и конструкцию выводов, поскольку для этого товара они не приведены в названии.
