Аналог ТЭН к печи SAV-150 Sawo

Характеристики

Где стоит такой нагреватель

Воздушный ТЭН для SAV-150 нельзя считать водяным

Наименование товара задаёт конкретное направление подбора: аналог ТЭН к печи SAV-150 Sawo. Но по нему нельзя определить, в какой среде работает элемент, как он согнут, каким способом закреплён и какие у него электрические характеристики. Эти параметры не следует домысливать по модели печи. Даже если внешне два элемента похожи, различия в рабочей среде и нагрузке могут сделать замену неподходящей.

Если требуется воздушный ТЭН, его нельзя переносить в воду без подтверждения исполнения для этой среды. Удельная нагрузка и материал оболочки должны соответствовать режиму работы. Для воздуха по заказу доступны разные варианты оболочки: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой. Это возможные исполнения для заказа, а не данные о материале аналога SAV-150 в текущем названии.

Причины отказа зависят от устройства узла, поэтому сведения о других печах нельзя принимать за описание неисправности SAV-150. В микроволновой печи с грилем трубчатый элемент расположен сверху камеры; загрязнение жиром может сопровождаться нагаром, а продолжительная работа без пауз на остывание способна привести к перегоранию спирали. В настольной мини-печи открытые верхний и нижний элементы могут включаться раздельно или вместе, а контакт с продуктами, фольгой либо инструментом при чистке способен повредить открытую спираль. Это примеры для конкретных типов оборудования, а не установленная причина отказа ТЭН в SAV-150. Для этой печи сначала нужно осмотреть снятый элемент и установить его фактическое исполнение.

Название «тэн для печи» не заменяет сверку параметров: аналог к SAV-150 должен соответствовать узлу, где он работает. Если рабочая среда неизвестна, не следует выбирать элемент по одному только сходству формы. То же относится к обозначению «ТЭН неподвижный воздух»: оно описывает режим среды, но само по себе не подтверждает, что именно такой режим у нагревателя SAV-150.

Замена элемента в печи SAV-150: что сверить

При работе с SAV-150 задача не сводится к покупке детали с похожим названием. У аналога в каталожном наименовании указана модель печи, но монтажные и электрические характеристики не приведены. Поэтому замену проводят по фактическим данным старого элемента и узла.

1. Отключите печь SAV-150 от электропитания и дождитесь полного остывания нагревательного узла.

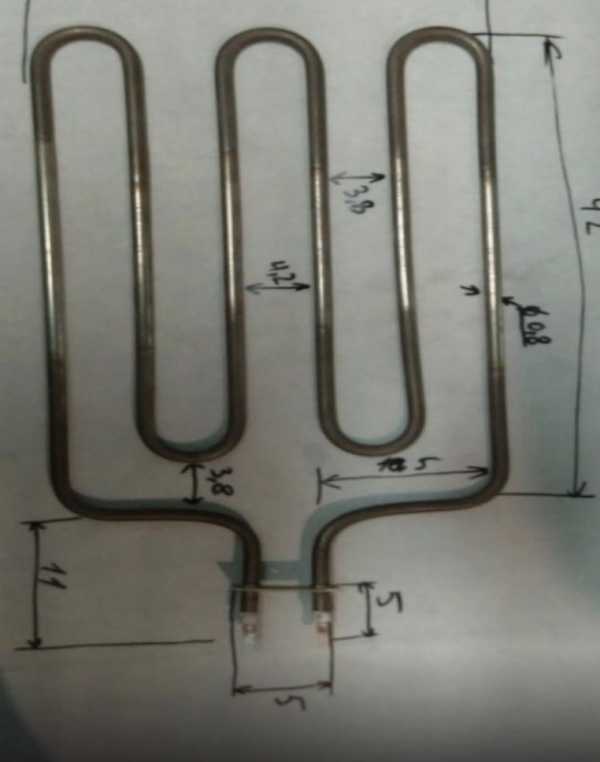

2. Извлеките установленный элемент, сохраняя его форму и крепёж без деформации. До дальнейших действий сфотографируйте его положение в печи и расположение выводов.
3. Сверьте маркировку, если она есть у вывода или на штуцере. Зафиксируйте развёрнутую длину либо длину после гибки, диаметр трубки, мощность и напряжение: в названии аналога Sawo эти значения не указаны.
4. Уточните, в какой среде работает старый элемент. Не подбирайте водяное исполнение вместо воздушного и не считайте воздушный вариант пригодным для воды только потому, что он подходит по внешним габаритам.
5. Сопоставьте форму, крепёж и расположение выводов со старым ТЭН и узлом SAV-150. Для выбора могут иметь значение резьба штуцера, наличие гайки или фланца и межосевое расстояние.
6. Перед включением проверьте, что выбранный аналог закреплён без перекоса, а его электрические параметры соответствуют данным оборудования. Если маркировка и фактические размеры расходятся, остановитесь и уточните исполнение, а не подгоняйте элемент на месте.

Исполнение аналога SAV-150 можно задать под узел

В названии аналога к печи SAV-150 не перечислены конструктивные параметры. Их можно согласовать при заказе, опираясь на устройство посадочного места, подключение и среду, а не считать уже заданными характеристиками товара.

• Для узла SAV-150 тип крепления в наименовании не задан. По заказу можем выполнить штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; доступны также трубные резьбы G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2 либо крепление на фланце. Чтобы выбрать исполнение именно для печи Sawo, сопоставляют резьбу или фланец старого элемента с посадочным местом SAV-150.
• Для аналога SAV-150 можно согласовать тип электрических выводов: контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Вариант выбирают не по общему названию печи, а по подключению снятого элемента; при этом длина холодной зоны также должна соответствовать требованию заказа.
• Материал оболочки для аналога Sawo в каталожном названии не обозначен. Если заказ предусматривает воздушное исполнение, можем использовать чёрную сталь при умеренной температуре оболочки, а при высокой - нержавеющую или жаропрочную сталь. Указание среды и режима нужно для выбора варианта, но оно не позволяет приписать SAV-150 конкретную температуру или материал без данных старого элемента.
• Мощность и напряжение аналога для SAV-150 в названии отсутствуют. По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если сохранить размеры и изменить мощность, удельную нагрузку на оболочку пересчитывают под указанную среду; выбирать новое значение только по габаритам нельзя.
• Форма и длина элемента для SAV-150 не приведены в названии. По заказу можно изготовить прямую форму, U-, W-, M- или Г-образную, исполнение скрепкой, кольцом, спиралью или с оребрением. В задании для аналога указывают требуемую длину, радиус гиба и межосевое расстояние; вариант «по эскизу» позволяет зафиксировать геометрию именно для узла печи.
• Для аналога к SAV-150 можно отдельно согласовать встроенный термовыключатель или термостат. Оребрение доступно для воздушного исполнения с обдувом. Ни наличие этих устройств, ни обдув не следуют из названия товара: это параметры, которые нужно задать при заказе.

Где работают подобные трубчатые электронагреватели

Подобные трубчатые ТЭН применяют для обогрева воздуха в кабинах кранов, экскаваторов и бульдозеров, а также в сушильных камерах для древесины. В первом случае нагрев поддерживает условия работы оператора и помогает предотвращать обледенение стёкол; во втором температуру и влажность воздуха контролируют в процессе сушки пиломатериалов. Это другие применения воздушных нагревателей и не подтверждение совместимости с печью SAV-150 Sawo: для аналога важны его собственные размеры, крепление и рабочая среда.

Воздушный трубчатый электронагреватель также применяют в тигельных плавильных печах, где нагревается воздух в зазоре между корпусом и тиглем, в аэрогрилях с принудительной конвекцией и настенных электроконвекторах с естественной конвекцией. Подобные элементы встречаются в паровоздушных и пароформалиновых дезинфекционных камерах, где обрабатывают вещи увлажнённым горячим воздухом или смесью пара с формалином. Перечень показывает разные задачи нагрева, но не расширяет назначение аналога SAV-150. Например, «нагрев приточного воздуха» требует учёта потока и нагрузки, а само название модели печи не сообщает, что такой режим есть у её ТЭН.

Для выбора замены к SAV-150 не следует ориентироваться на универсальные названия вроде «ТЭН для бани»: по каталожному имени нельзя заключить, что это назначение относится к данной позиции. Сначала подтверждают среду, электрические параметры, геометрию и способ крепления старого элемента, а затем согласуют исполнение аналога. Так отделяют похожие по типу нагреватели от деталей, параметры которых действительно соответствуют узлу печи Sawo.

Данные для подбора к SAV-150

Чтобы определить параметры аналога для печи SAV-150, подготовьте сведения, по которым можно сравнить старый элемент с новым исполнением.

• Модель оборудования и фото места установки нагревателя в печи Sawo.
• Фото маркировки старого ТЭН, если она нанесена у вывода или на штуцере.
• Развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
• Мощность, напряжение, рабочую среду и сведения о креплении: резьба с гайкой, фланец или межосевое расстояние.
