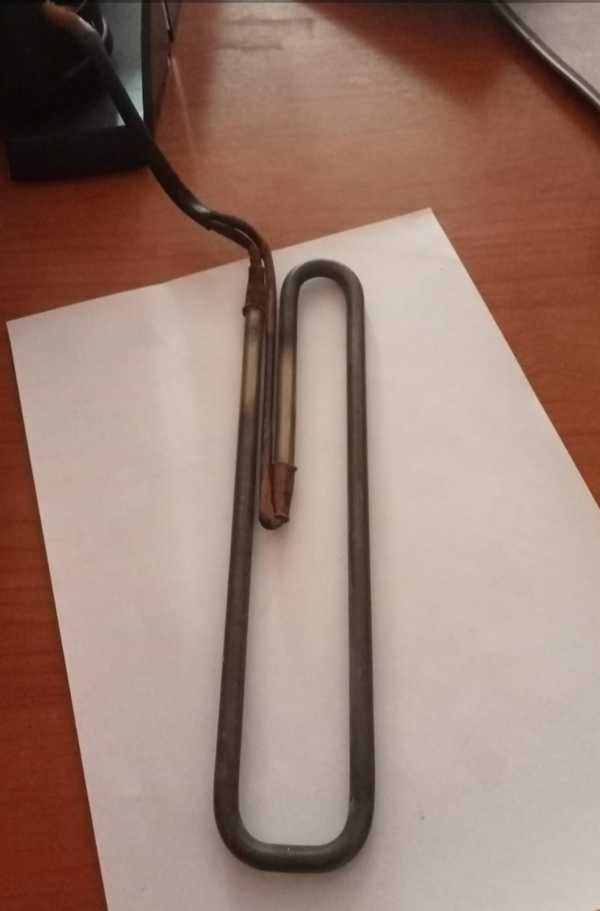

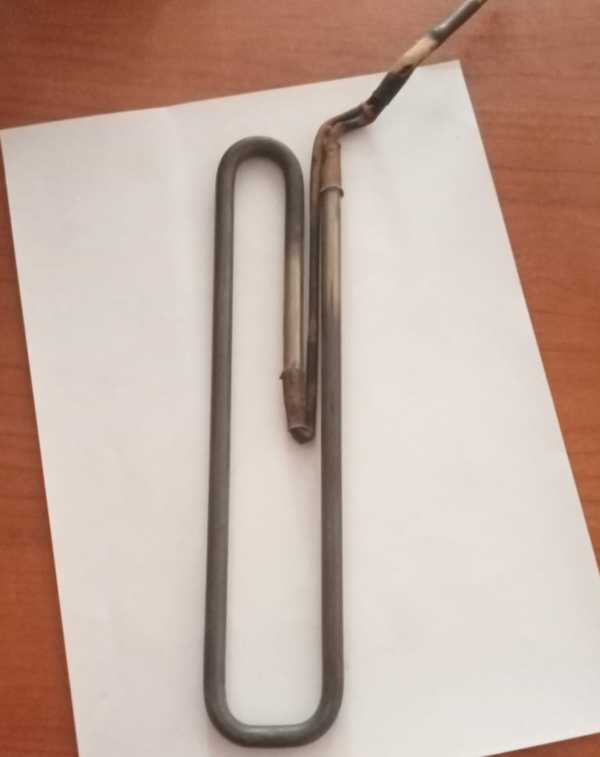

Характеристики
| Маркировка | 90а13/0,94т230 |
|---|---|
| Развёрнутая длина | 900 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 0,94 кВт |
| Напряжение | 230 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Как подключить один ТЭН или группу
Для одного ТЭНа исходный ориентир по питанию - 230 В. Несколько нагревателей в трёхфазной сети подключают звездой или треугольником: схему выбирают с учётом напряжения сети и требуемого напряжения на каждом элементе.
Маркировка этого изделия указывает 230 В. Для группы проверьте параметры сети и каждого нагревателя, прежде чем выбирать схему.
- Один ТЭН: учитывайте указанное напряжение 230 В.
- Несколько ТЭН: определите схему соединения по параметрам сети и элементов.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 820 мм |
|---|---|
| Расчётный ток | 4,1 А |
| Расчётное сопротивление в рабочем режиме | 56,3 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,81 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 44 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что зашифровано в маркировке 90а13/0,94т230
Маркировка описывает основные параметры трубчатого электронагревателя и среду его работы. Код T указывает на неподвижный воздух и газы выше 450 °C.
- 90а: развёрнутая длина 900 мм; код A означает длину контактного стержня в заделке 40 мм.
- 13: диаметр оболочки 13 мм.
- 0,94: мощность 0,94 кВт.
- т230: напряжение 230 В; код среды T - неподвижный воздух и газы выше 450 °C.
Оболочка должна соответствовать рабочей среде
Для кода T важны условия вокруг оболочки: это неподвижный воздух и газы выше 450 °C. По ГОСТ 13268-88 для такой среды рекомендуется нержавеющая жаропрочная сталь.
Маркировка не сообщает материал оболочки конкретного экземпляра. При подборе ТЭНа для печи или замене нагревателя уточните материал и условия эксплуатации: среда влияет на работу и ресурс оболочки.
- Сверьте код среды и фактические условия в камере.
- Материал оболочки конкретного изделия уточняйте отдельно.
Что показывают расчётные ток и удельная мощность
По расчёту по ГОСТ 13268-88 ток составляет 4,1 А, а сопротивление в рабочем режиме - 56,3 Ом. Эти данные используют при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине равна 2,81 Вт/см² при пределе для этой среды 5 Вт/см². Запас до предела ГОСТ составляет 44 %. Расчёт относится к указанной среде: неподвижному воздуху и газам выше 450 °C.
- Ток: 4,1 А.
- Сопротивление в рабочем режиме: 56,3 Ом.
- Удельная поверхностная мощность: 2,81 Вт/см²; предел: 5 Вт/см².
Почему воздушный нагреватель не заменяет водяной
Код T задаёт работу в неподвижном воздухе и газах выше 450 °C, а не в воде или масле. Поэтому этот ТЭН нельзя считать универсальным нагревателем для разных сред.
Если нужен ТЭН для духовки или другого оборудования с иными условиями теплоотвода, укажите фактическую среду при подборе. Для замены важны не только габариты, но и назначение нагревателя.
- Не устанавливайте воздушный ТЭН в воду только потому, что совпали размеры.
- Для выбора укажите среду: неподвижный воздух, воздух с обдувом, вода или масло.
Какие данные помогут подобрать замену
Для подбора ТЭН для конвектора, печи или сушильного шкафа сравните старый нагреватель по форме, размерам и электрическим параметрам. Если маркировки нет, ориентируйтесь на образец и данные оборудования.
- Маркировка со старого ТЭН или фото изделия.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Рабочая среда и способ её движения.
- Тип крепления и межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте маркировку, форму, размеры, мощность, напряжение и рабочую среду. Для проверки пришлите модель оборудования или фото старого нагревателя.
Можно ли изготовить замену по старому образцу без маркировки?
Для подбора понадобятся образец или фото, форма, размеры, мощность, напряжение и сведения о среде. Также укажите тип крепления и межосевое расстояние.
Можно ли установить этот ТЭН в воду или масло?
Нет оснований считать его подходящим для этих сред: код T обозначает неподвижный воздух и газы выше 450 °C. Для подбора сообщите фактическую среду.
Как проверить старый ТЭН мультиметром?
Поставьте один щуп на контактный стержень, другой на оболочку и проверьте в режиме прозвонки или высокого сопротивления. Звуковой сигнал или малое сопротивление указывают на утечку тока на корпус.
Что прислать для расчёта замены?
Маркировку или фото старого ТЭН, его размеры и форму, мощность, напряжение, рабочую среду и данные о креплении.
Как подобрать ТЭН по размерам для духовки, печи или сушильного шкафа?
Сверьте форму, развёрнутую длину или размеры после гибки, диаметр трубки, мощность и напряжение. Дополнительно укажите крепление и среду работы.
