Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение | Нагрев экструдера |
| Оборудование | Термопластавтомат |

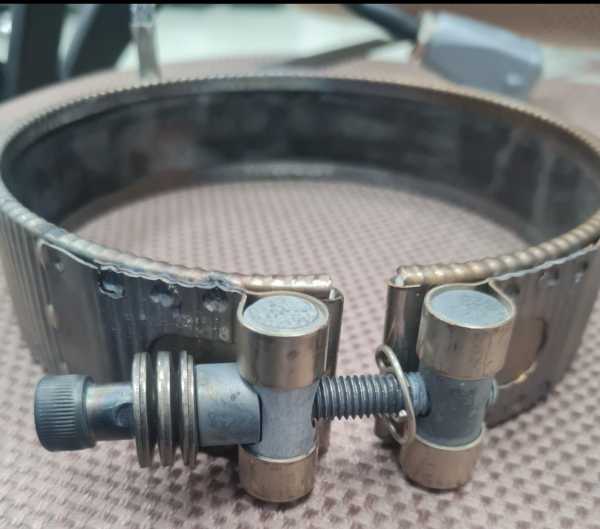

| Наименование по каталогу | Тэн для нагрева экструдера термопластавтомата |
Где применяется и в каком оборудовании
Нагреватель для экструдера устанавливают по зонам на материальный цилиндр одношнекового или двухшнекового экструдера. На термопластавтомате нагревают материальный цилиндр узла пластикации, включая зону загрузки и дозирования.
Хомутовые нагреватели для ТПА подходят для нагрева цилиндра при плотном контакте с его поверхностью, а также применяются для нагрева цилиндров экструдеров. Нагреватели такого типа используют в клеевых машинах для разогрева узла подачи горячего клея.
Прилегание к цилиндру и ресурс
Миканитовый хомутовый нагреватель передаёт тепло цилиндру кондуктивно, то есть через контакт. При зазоре, износе или неровности посадочной поверхности возможно локальное перегревание. Поэтому важны плотность прилегания и соответствие внутреннего диаметра цилиндру.
Для миканитовой изоляции хомутовых нагревателей в целом используют мусковит или флогопит. Предельную рабочую температуру готового нагревателя задают конструкция и связующий лак, а не только свойства слюды.
Подбор нагревателя
Для подбора хомутового нагревателя нужны внутренний диаметр и ширина, мощность и напряжение. Также уточняют цельное или разъёмное исполнение, наличие выреза или отверстия под термопару, тип выводов и длину провода.
По заказу делаем хомутовые и кольцевые нагреватели по чертежу, образцу или маркировке старого нагревателя. Возможно миканитовое или керамическое исполнение, цельная конструкция либо разъём из двух полуколец.
Конструкция и исполнение
В общем описании миканитовых нагревателей встречается исполнение ПХНм: два полукольца для монтажа при ограниченном радиальном доступе или раздельного питания половин. По заказу предусматриваем вырез или отверстие под термопару, выбираем тип выводов и длину провода.
Термин band heater используют для ленточных хомутовых нагревателей. Вариант крепления может описываться как хомут-пряжка. Эти обозначения не задают исполнение конкретного изделия: его согласуют по размерам и требуемой конструкции.
Что прислать для расчёта
Для расчёта укажите размеры, электрические параметры и рабочую температуру. Если данных нет, приложите модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина, мощность и напряжение.
- Цельное или разъёмное исполнение, наличие выреза или отверстия под термопару.
- Тип выводов, длина провода и рабочая температура.
- Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель для моего оборудования?
Для проверки нужны внутренний диаметр и ширина, мощность и напряжение, а также модель оборудования. Можно прислать фото старого нагревателя с маркировкой.
Как правильно затянуть хомут на цилиндре?
Для миканитового исполнения важна плотная посадка без зазора: нагрев передаётся цилиндру через контакт. Универсальное значение усилия затяжки в исходных данных не указано.
Можно ли сделать разъёмный нагреватель или отверстие под термопару?
Да, по заказу возможно исполнение из двух полуколец, а также вырез или отверстие под термопару. Укажите это при расчёте.
Как проверить старый ТЭН?
Сверьте внутренний диаметр, ширину, мощность, напряжение, тип выводов и маркировку. При осмотре миканитового хомутового нагревателя обратите внимание на зазор, износ и неровность поверхности посадки.
Что прислать для расчёта?
Нужны размеры, мощность, напряжение, исполнение, данные о термопаре, тип выводов, длина провода и рабочая температура. Вместо части параметров можно отправить модель оборудования или фото старого нагревателя с маркировкой.
Почему прилегание к цилиндру влияет на ресурс?
При плотном контакте тепло передаётся цилиндру кондуктивно. Зазор, износ или неровность посадочной поверхности могут привести к локальному перегреву.
