Характеристики
| Тип | хомутовый |
|---|---|
| Размеры | 50 мм х 50 мм |
| Напряжение | 220 В |
| Мощность | 220 Вт |
Где применяется и в каком оборудовании

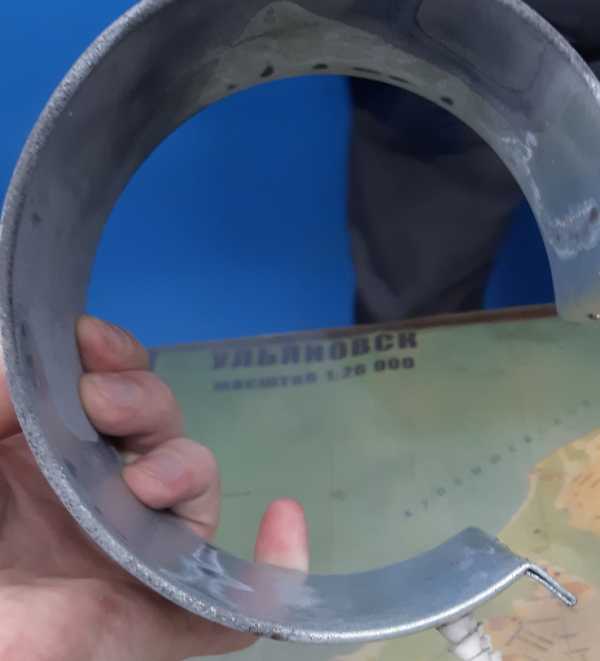

Хомутовый ТЭН 50х50 мм, 220 В, 220 Вт применяется как нагреватель для ТПА и ставится на материальный цилиндр термопластавтомата, узел пластикации, цилиндр экструдера (одношнекового или двухшнекового).
Используется для обогрева прессформ, клеевых машин и трубопровода химических производств: нагреватель зажимается прямо на трубе.
Конструкция и материалы
У производителей хомутовых ТЭНов нагревательный элемент: нихромовая лента в миканитовой изоляции. Рабочая температура миканита указывается до 350-400°C, допустимая удельная мощность: до 4-4,5 Вт/см².
В паспортах производителей предельные удельные поверхностные мощности задаются по ГОСТ 13268-88. По заказу делаем миканитовое или керамическое исполнение, цельный или разъёмный из двух полуколец.
Как подобрать хомутовый нагреватель
Для подбора хомутового нагревателя нужен внутренний диаметр и ширина по факту обхвата цилиндра: в данном случае размер 50 мм х 50 мм. Удельная мощность и ваттная нагрузка должны соответствовать условиям обогрева и материалу оболочки.
Уточняют цельный или разъёмный, нужен ли вырез и отверстие под термопару, тип выводов и длину провода. Затяжка на цилиндре выполняется хомут-пряжкой, поэтому важно не перетянуть.
Выводы и подключение: клеммы, провод, термопара
Тип выводов выбирается под конкретную схему: клеммы под винт, гибкий провод нужной длины или встроенная термопара для контроля температуры.
По заказу делаем дополнительное отверстие под термопару, а также разъёмную конструкцию из двух полуколец для установки без разборки узла.
Маркировка и аналоги
Пример маркировки у производителей: ХНм 180*60;1,5*220 расшифровывается как хомутовый миканитовый, внутренний диаметр 180 мм, ширина 60 мм, мощность 1,5 кВт, напряжение 220 В.
У зарубежных производителей такой нагреватель называется band heater. Диапазоны диаметров и ширин в каталогах разных заводов отличаются, поэтому ориентир: маркировка старого изделия.
Что прислать для расчёта
По этим данным делаем хомутовый ТЭН по размерам заказчика, с нужными выводами и конструкцией.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый ТЭН к моему оборудованию?
Главный параметр: внутренний диаметр, он должен плотно обхватывать цилиндр. Уточните размер 50х50 мм по факту: если диаметр или ширина зоны отличаются, по заказу делаем нагреватель под ваши размеры.
Как правильно затянуть хомут на цилиндре?
Хомут-пряжка должна прижимать нагреватель равномерно, без перетяга. Дайте прогреться после включения и подтяните, если появился зазор.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем цельный или разъёмный из двух полуколец, а также вырез и отверстие под термопару. Укажите это при запросе.
Как проверить старый ТЭН?
Проверьте маркировку на оболочке и сопротивление нагревателя. Сравните мощность и напряжение с текущими значениями; также проверьте целостность изоляции относительно корпуса.
Что прислать для расчёта?
Нужны внутренний диаметр и ширина, мощность, напряжение, тип выводов, длина провода, рабочая температура. Пришлите модель оборудования или фото старого нагревателя с маркировкой.
Какие варианты выводов и термопары возможны?
Выводы делаются клеммами или гибким проводом, по заказу ставится термопара. Тип клемм, сечение и длину провода оговариваем при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
