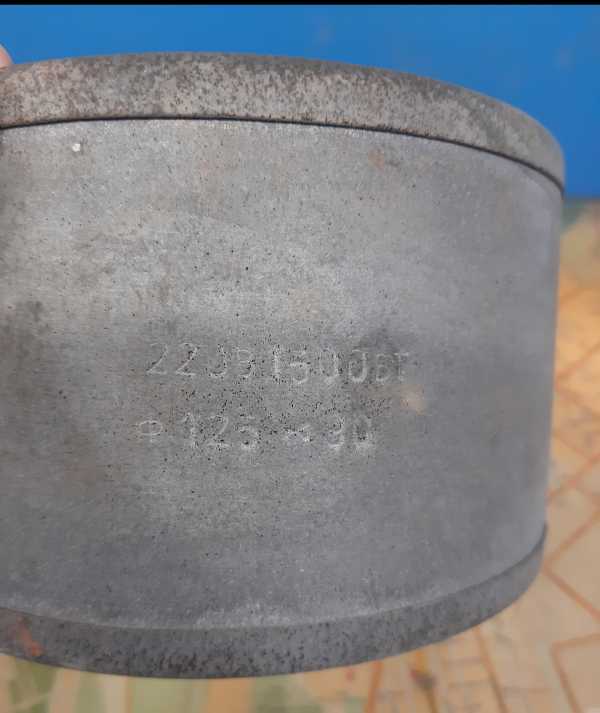

Характеристики
| Внутренний диаметр | 125 мм |
|---|---|
| Ширина | 30 мм |
| Напряжение | 220 В |
| Мощность | 1500 Вт |
Применение на ТПА и экструдерах
Хомутовый нагреватель 125х30 мм используется как нагреватель для ТПА и устанавливается на материальный цилиндр одношнековых и двухшнековых экструдеров, а также на узел пластикации термопластавтоматов (ТПА).
Используется в зонах нагрева цилиндра: загрузка, дозирование, пластикация. Также применяется в клеевых машинах для разогрева узла подачи горячего клея.
Конструкция хомутовых ТЭНов
У хомутовых ТЭНов резистивная проволока (нихромовая лента) укладывается в корпус из нержавеющей стали, между ними слой изоляции (миканитовой или керамической) для электроизоляции. Нагревателю придают цилиндрическую форму, устанавливают контактный выход.
Фиксация на цилиндре выполняется стяжными болтами (резьба M6-M10), хомутом-пряжкой или V-образными скобами. Для плотного контакта требуется ровная поверхность цилиндра.
У производителей встречается цельное и разъёмное исполнение (ПХНм - два полукольца) для ограниченного радиального доступа. Рабочая температура и тип изоляции для конкретной модели уточняются при заказе.
Как подобрать хомутовый нагреватель для замены
Для замены старого хомута необходимо знать внутренний диаметр и ширину (в данном случае 125 мм и 30 мм), мощность и напряжение (1500 Вт, 220 В). Также уточните, цельный или разъёмный нужен, есть ли вырез или отверстие под термопару.
При заказе укажите тип выводов и длину провода, рабочую температуру. Если есть старый нагреватель с маркировкой, пришлите фото - это ускорит подбор.
Замена хомута на материальном цилиндре
Перед установкой нового хомутового ТЭНа убедитесь, что посадочная поверхность цилиндра чистая и без зазоров. Зазор или неровность могут вызвать локальный перегрев из-за плохого контакта.
Затягивайте стяжные болты равномерно, чтобы обеспечить плотное прилегание по всей окружности. Не перетягивайте - возможна деформация кожуха.
После замены проверьте электрическое сопротивление изоляции мегомметром.
Данные для изготовления хомутового ТЭНа
Для расчёта нового нагревателя предоставьте следующие параметры:
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Дополнительные опции при заказе
По заказу делаем хомутовые и кольцевые нагреватели по размерам заказчика: внутренний диаметр, ширина, мощность, напряжение, исполнение из чертежа, образца или маркировки.
Возможны: цельный или разъёмный из двух полуколец, вырез и отверстие под термопару, разные типы выводов и длина провода, миканитовое или керамическое исполнение.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый нагреватель к моему оборудованию?
Для проверки совместимости сравните внутренний диаметр и ширину с посадочным местом на цилиндре. Уточните мощность и напряжение, а также необходимость разъёмного исполнения или отверстия под термопару.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, обеспечивая плотный контакт по всей окружности. Избегайте перетяжки, чтобы не повредить кожух. После монтажа проверьте зазор - он должен быть минимальным.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмные исполнения (два полукольца) и с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром, проверьте изоляцию мегомметром. Осмотрите на предмет механических повреждений, коррозии или перегрева. Сравните маркировку с требуемыми параметрами.
Что прислать для расчёта нового хомута?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный/разъёмный), наличие отверстий, тип выводов, рабочую температуру и фото старого нагревателя с маркировкой.
Как заменить хомутовый ТЭН на материальном цилиндре ТПА?
Отключите питание, снимите старый хомут, очистите поверхность цилиндра. Установите новый нагреватель, затяните крепления, проверьте контакт. Подключите провода согласно схеме, проверьте изоляцию.
