Характеристики
| Тип | Патронный ТЭН (одноконцевой) |
|---|---|
| Назначение | Для тартанного станка |
| Диаметр | По маркировке старого |
| Длина | По маркировке старого |
| Мощность | По маркировке старого |
| Напряжение | По маркировке старого |
| Материал оболочки | нержавеющая сталь, углеродистая сталь по запросу |
| Конфигурация | Прямая или Г-образная (по чертежу) |
Где применяется и в каком оборудовании
Патронные ТЭН (ТЭНП) используются в нагревательных плитах прессов для стыковой сварки ПВХ-профиля, в прессах горячего тиснения фольгой для нагрева клише, в штампах горячей объёмной штамповки металла, а также в пресс-формах для вулканизации резины. Для тартанного станка такой нагреватель обеспечивает нагрев формы при производстве резинового покрытия.
- Стыковые станки сварки ПВХ-профиля (зеркало для сварки окон)
- Прессы горячего тиснения фольгой (клише для тиснения)
- Штампы горячей штамповки (сталь 5ХНМ)
- Вулканизационные прессы (период вулканизации)
Подбор ТЭН по маркировке старого
Замена ТЭН в станке по маркировке старого – основной способ. На корпусе старого патронного нагревателя обычно указаны мощность (Вт) и напряжение (В). Измерьте диаметр оболочки (у патронных ТЭН по ГОСТ 13268-88 это допуск на диаметр: +0,3/-0,1 мм для диаметров до 10 мм, +0,4/-0,2 мм для больших диаметров, а не зазор посадки) и полную длину. Уточните длину холодной зоны и тип вывода. Эти данные позволяют изготовить точный аналог.
Конструкция и материалы
Патронный нагреватель состоит из оболочки из нержавеющей стали (по запросу – углеродистая сталь), внутри которой размещена спираль из материала с высоким удельным электрическим сопротивлением, изолированная периклазом (MgO). По конфигурации – одноконцевой (выводы с одной стороны). Возможно исполнение с резьбовым штуцером М10-М27, G1/2-G1 1/4 для съёмного крепления. Также делаем Г-образные патронные ТЭН (ТЭНПГ) по чертежу заказчика.
Дополнительные возможности изготовления
По заказу делаем патронные нагреватели с нестандартными параметрами: провод нужной длины в термостойкой изоляции, угловой вывод, резьбовой штуцер или фланец, встроенная термопара. У производителей патронных ТЭН диапазон размеров доходит до диаметра 25 мм и длины 3500 мм (данные ПК «Марион»); рабочая температура поверхности у патронных нагревателей обычно достигает 500°C при удельной мощности до 50 Вт/см², что покрывает режимы горячего тиснения (110-190°C) и вулканизации резины.
Особенности замены и проверка
Перед заказом проверьте старый ТЭН: прозвоните цепь мультиметром (сопротивление должно соответствовать мощности), измерьте сопротивление изоляции между выводом и оболочкой (нормативное значение). Диаметр оболочки по ГОСТ 13268-88 имеет допуск +0,3/-0,1 мм для диаметров до 10 мм и +0,4/-0,2 мм для больших диаметров: это допуск на размер трубки, а не зазор посадки в отверстие. Если старый нагреватель неисправен, замена по маркировке – самый быстрый путь.
Что прислать для расчёта

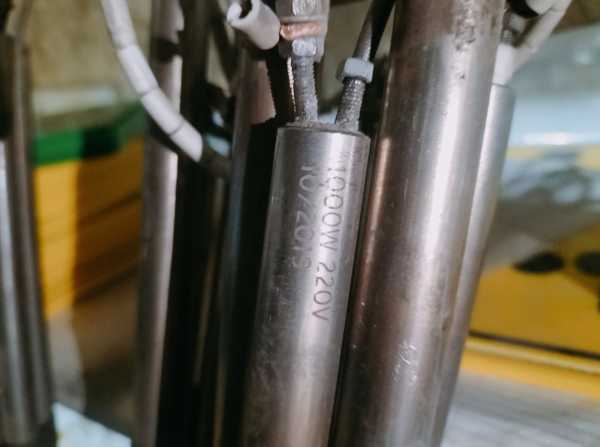

Для точного изготовления патронного ТЭН предоставьте: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода (металлорукав или оплётка), рабочую температуру и что нагревается. Желательно фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему тартанному станку?
Патронный нагреватель подходит, если его диаметр, длина, мощность и напряжение соответствуют маркировке старого. Для точной замены измерьте старый ТЭН или пришлите его фото с маркировкой.
Какой допуск по диаметру у патронного ТЭН?
По ГОСТ 13268-88 допуск на диаметр оболочки составляет +0,3/-0,1 мм для диаметров до 10 мм и +0,4/-0,2 мм для больших диаметров. Это допуск на размер трубки, а не зазор посадки: отверстие в плите рассчитывают с учётом этого допуска, точный зазор уточняйте под конкретный диаметр заказа.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем патронный ТЭН с проводом нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также с угловым выводом.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление между выводами (должно быть близко к расчётному по мощности) и сопротивление изоляции между выводом и оболочкой (нормативное значение). Визуально оцените целостность оболочки.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой. Это позволит изготовить точный аналог.
Замена ТЭН в станке по маркировке старого – это точный способ?
Да, если маркировка читаема и параметры соответствуют фактическим. В противном случае измерьте размеры и мощность. Мы изготавливаем патронный нагреватель строго по вашим данным.
