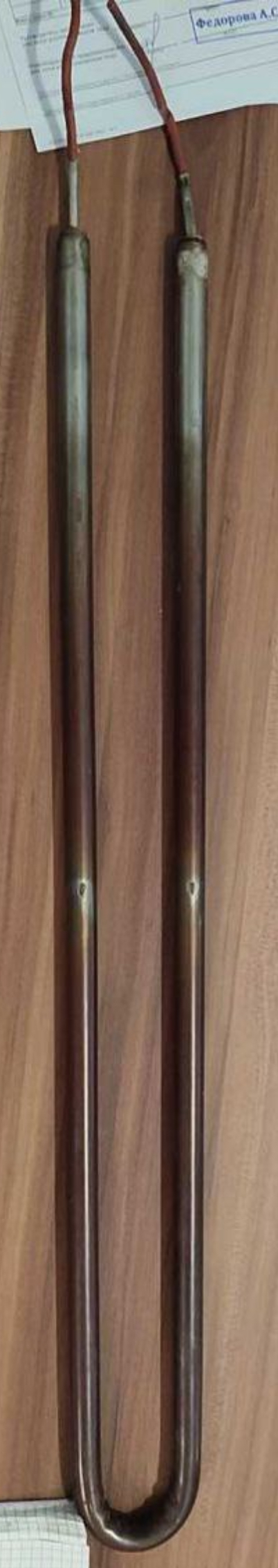

Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Нагрев воздуха вокруг генератора |
| Мощность | 0,32 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 1,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 153,7 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Проверьте электрическую часть до демонтажа
Отключите ТЭН и мультиметром проверьте сопротивление между выводами: обрыв или заметное отклонение от ожидаемого значения требует диагностики. Проверка сопротивления не заменяет отдельную проверку изоляции.
Сравните результаты с параметрами нагревателя и данными оборудования. Не устанавливайте замену только потому, что старый ТЭН внешне цел.
- Осмотрите выводы и участок крепления на повреждения.
- Зафиксируйте маркировку со старого ТЭН, если она сохранилась.
Снимите размеры по оболочке и изгибам
Запишите развёрнутую длину, диаметр трубки и форму после гибки. Если доступна только длина готового изделия, приложите эскиз с контурами и размерами.
Отдельно отметьте холодные зоны и расстояния между участками трубки, если они видны на старом образце. Эти сведения помогают повторить геометрию.
- Сфотографируйте ТЭН рядом с линейкой.
- Укажите положение выводов и направление изгибов.
Подберите форму и крепление под посадочное место
Для изготовления можно передать чертёж, эскиз, образец или маркировку старого нагревателя. Форму задают по образцу, а крепление выбирают по конструкции оборудования.
По заказу доступны прямое исполнение, изгибы и форма по эскизу; крепление может быть штуцером с гайкой или фланцем. Укажите также межосевое расстояние, если оно важно для установки.
- Проверьте, проходит ли ТЭН через проём при монтаже.
- Сверьте положение штуцера, гайки или отверстий фланца.
Ищите причину перегорания, а не только замену
Перед установкой сопоставьте мощность, напряжение, форму и условия нагрева со старым ТЭН и оборудованием. Несовпадение этих данных может привести к повторному отказу.
Для воздушного нагрева важен обдув, если конструкция рассчитана на движущийся воздух. Наличие оребрения у этой модели по названию не подтверждено.
- Проверьте, не перекрыт ли предусмотренный поток воздуха.
- Не меняйте конструкцию крепления без сверки с посадочным местом.
Расчётные ток и сопротивление для проверки подключения
Расчётный ток: 1,4 А. Это исходный параметр при выборе автомата и сечения провода.
Расчётное сопротивление в рабочем режиме: 153,7 Ом. Сопоставьте его с измерениями и электрическими данными оборудования.
Подготовьте данные для расчёта замены
Для подбора передайте маркировку старого нагревателя или его фото, размеры и сведения о подключении. Если маркировки нет, приложите образец или эскиз с развёрнутой длиной и формой после гибки.
Укажите среду: воздух неподвижный или с обдувом, вода либо масло. Также сообщите тип крепления и модель оборудования.
- Развёрнутая длина или размеры и форма после гибки, диаметр трубки.
- Мощность, напряжение, крепление и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сверьте напряжение, мощность, размеры, форму и крепление с данными оборудования. Само название не подтверждает совместимость с другим устройством, например с конвектором.
Можно ли изготовить замену без маркировки?
Да, для изготовления можно передать образец, эскиз или чертёж. Нужны размеры, форма после гибки и параметры подключения.
Можно ли использовать этот ТЭН в воде или масле?
Название указывает на нагрев воздуха вокруг генератора. Для другой среды нужно отдельно согласовать назначение и параметры; не считайте ТЭН для электрокаменки или другой установки взаимозаменяемым без проверки.
Как проверить старый ТЭН мультиметром?
На отключённом нагревателе измерьте сопротивление между выводами и проверьте, нет ли обрыва. Изоляцию проверяют отдельно: одного измерения сопротивления недостаточно.
Что прислать для расчёта?
Маркировку или фото старого ТЭНа, развёрнутую длину, диаметр трубки, форму после гибки, мощность, напряжение и сведения о среде и креплении.
Можно ли повторить форму старого ТЭНа?
Да, форму можно задать по образцу, чертежу или эскизу. Укажите изгибы, положение выводов и тип крепления; запрос «тэн для печи» сам по себе не задаёт геометрию.
