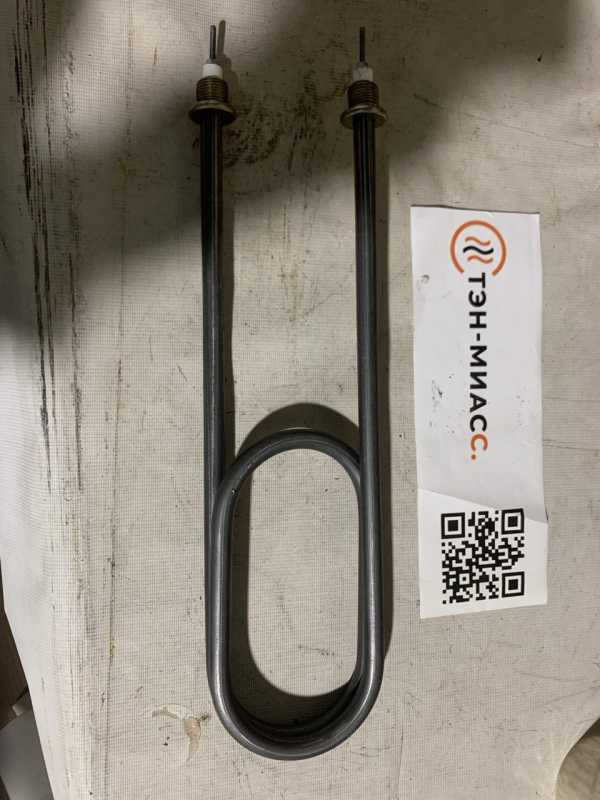

ТЭН 144 А13/2,2 О 220 ф-7 L-440 МО-100 ШЦ G1/2

Характеристики

Код O и геометрия Ф7: исполнение для воздуха, не для воды

Маркировка 144 А13/2,2 О 220 задаёт диаметр оболочки 13 мм, мощность 2,2 кВт, напряжение 220 В и код среды O: движущийся воздух. У этого ТЭН развёрнутая длина 1440 мм, форма по эскизу Ф7, штуцер G1/2 и межосевое расстояние 100 мм. Для идентификации исполнения важны эти параметры вместе: совпадение только по напряжению или резьбе ещё не означает, что нагреватель соответствует посадочному месту и рабочей среде.

Для исполнения длиной 1440 мм расчётная активная часть составляет 1360 мм. При мощности 2,2 кВт расчётный ток равен 10 А, расчётное сопротивление в рабочем режиме - 22 Ом, удельная поверхностная мощность по активной длине - 3,96 Вт/см². Эти числа описывают данный вариант, а не все ТЭН с оболочкой 13 мм. По ГОСТ 13268-88 для движущегося воздуха диапазон предельной удельной мощности составляет 3,5–6,5 Вт/см²; конкретный предел зависит от скорости и температуры воздуха.

В маркировке указана воздушная среда, поэтому применять этот ТЭН в воде как прямую замену нельзя. Для воды требуется исполнение, рассчитанное на эту среду: наличие штуцера G1/2 и мощности 2,2 кВт само по себе не подтверждает пригодность. Если нужен тэн для печи, сначала сверяют рабочую среду: маркировка этого исполнения указывает на движущийся воздух, а не на воду. При установке в воздушный канал, вентиляционную установку или сушильную камеру отдельно сверяют способ крепления, расположение изгиба Ф7 и условия обдува. Для этого товара важны не только размеры, но и соответствие фактической среды коду O.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Что можно изменить в исполнении 1440 мм, 2,2 кВт

Исходные параметры этого ТЭН - форма Ф7, развёрнутая длина 1440 мм, оболочка 13 мм, мощность 2,2 кВт, напряжение 220 В и штуцер G1/2. По заказу можно изменить отдельные параметры, но при изменении длины активной части или электрических характеристик потребуется проверить нагрузку именно для выбранной среды.

• Сейчас крепление выполнено через штуцер G1/2, межосевое расстояние - 100 мм. По заказу можно сделать другую резьбу штуцера или фланцевое крепление; для присоединения указывают нужную геометрию, чтобы новый элемент совпал с местом установки.
• Сейчас контактный стержень в заделке имеет длину 40 мм, код A. Можно задать другой размер стержня, резьбу на концах М4, М5 или М6 с гайками и шайбами либо вывести провода в термостойкой изоляции.
• Сейчас мощность составляет 2,2 кВт, напряжение - 220 В. По заказу задаются другие значения; если сохраняются оболочка 13 мм и развёрнутая длина 1440 мм, отдельно оценивается полученная удельная нагрузка для воздуха.
• Сейчас задана форма Ф7 и длина 1440 мм. Можно изменить форму или длину по эскизу. Для воздушного исполнения также можно заказать оребрение; материал оболочки выбирают из чёрной, нержавеющей или жаропрочной стали с учётом температуры оболочки.

Как меняются нагрузка, вывод и питание: расчётные варианты

Если оставить развёрнутую длину 1440 мм и снизить мощность с 2,2 до 1,6 кВт, удельная нагрузка составит 2,88 Вт/см² вместо исходных 3,96 Вт/см². Это расчётное изменение для того же размера, но допустимость такого исполнения нельзя определять только по снижению нагрузки: для движущегося воздуха учитывают скорость и температуру. Заказчику важно заранее указать реальные условия обдува, если требуется выбрать мощность ниже исходной.

При мощности 2,8 кВт на той же длине 1440 мм нагрузка, наоборот, возрастает до 5,04 Вт/см² вместо 3,96 Вт/см². Такой вариант попадает в приведённый для движущегося воздуха диапазон 3,5–6,5 Вт/см², однако это не отменяет проверки по скорости и температуре воздуха. Поэтому заменять исходные 2,2 кВт на 2,8 кВт только по свободному месту и совпадающему штуцеру G1/2 недостаточно.

Изменение контактного стержня с 40 мм, код A, на 65 мм, код B, при сохранении развёрнутой длины 1440 мм сокращает активную часть до 1310 мм. Расчётная удельная нагрузка при этом становится 4,11 Вт/см². Для монтажного узла это означает другую длину вывода, а для нагревательной части - меньшую активную длину. При согласовании такого изменения нужно одновременно проверить размещение штуцера, положение контактных концов и нагрузку для движущегося воздуха.

Для питания 380 В при сохранении мощности 2,2 кВт расчётный ток составляет 5,8 А, сопротивление спирали - 65,6 Ом. Размеры остаются прежними, но спираль пересчитывается под новое напряжение: вариант 2,2 кВт, 380 В нельзя считать простым подключением исходного исполнения 2,2 кВт, 220 В к другой сети. В задании нужно явно указать требуемые мощность и напряжение.

Для исходного штуцера G1/2 можно рассмотреть G1 либо метрическое присоединение М14х1,5 или М16х1,5. Если посадочное место не соответствует этим вариантам, нужно сообщить фактическую резьбу и крепление. Это изменение относится к монтажу, а не к электрическим параметрам: при замене G1/2 на другой штуцер отдельно сохраняют согласованные мощность 2,2 кВт, напряжение 220 В, форму Ф7 и длину 1440 мм либо указывают, что их тоже требуется изменить.

Материал оболочки для воздушной работы подбирается по температуре самой оболочки: для умеренной температуры предусмотрена чёрная сталь, для высокой - нержавеющая или жаропрочная сталь. Значение температуры в исходной маркировке не указано, поэтому выбирать материал только по коду O нельзя. Если меняются мощность, стержень или материал, эти параметры рассматривают вместе с условиями обдува, а не как независимые замены.

Обдув определяет допустимую нагрузку ТЭН 2,2 кВт

У этого ТЭН код O означает движущийся воздух, а расчётная удельная поверхностная мощность составляет 3,96 Вт/см². Для такого режима существенна скорость потока: значение нельзя оценивать отдельно от температуры воздуха и условий теплоотвода. Например, при длине 1440 мм вариант 1,6 кВт даёт 2,88 Вт/см², а 2,8 кВт - 5,04 Вт/см²; эти расчётные величины помогают сравнить варианты, но не заменяют проверку рабочих условий. Для воздушной установки может рассматриваться оребрённый ТЭН, однако оребрение не меняет назначение исходной маркировки и не делает её водяной.

При подборе ТЭН для вентиляции сопоставляют не только мощность и напряжение, но и движущийся характер среды, доступное место под форму Ф7 и крепёж G1/2 с межосевым расстоянием 100 мм. Если воздуха недостаточно для отвода тепла, выбранную нагрузку нельзя считать подтверждённой лишь потому, что она ниже или выше исходных 3,96 Вт/см². Для заказа полезно описать режим обдува и температуру, при которой работает оболочка.

Что сверить для повтора маркировки 144 А13/2,2 О 220

Для изготовления исполнения с обозначением 144 А13/2,2 О 220 ф-7 L-440 МО-100 ШЦ G1/2 сверяют фактическую геометрию и монтаж: развёрнутую длину 1440 мм, диаметр оболочки 13 мм, форму Ф7, штуцер G1/2 и межосевое расстояние 100 мм. При повторе важно подтвердить, что среда именно движущийся воздух, а параметры питания остаются 2,2 кВт и 220 В.

Если старой маркировки нет или параметры нужно изменить, отдельно перечислите отклонения от исходного исполнения. Например, другой контактный стержень влияет на активную длину, а другая мощность - на удельную нагрузку при тех же габаритах. Для замены в воздушной установке также укажите, если меняются условия обдува или температура оболочки.

• Маркировка нагревателя, развёрнутая длина 1440 мм, диаметр оболочки 13 мм и форма Ф7.
• Крепление: резьба G1/2, межосевое расстояние 100 мм и любые отличия от этих параметров.
• Мощность 2,2 кВт, напряжение 220 В и фактическая среда - движущийся воздух; отдельно укажите требуемые изменения.
