Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 3 кВт |
| Резьба | 2 дюйма |
| Назначение | ЭВПМ |
Где применяется и в каком оборудовании
Блоки тэнов для котлов (ТЭНБ) устанавливаются в электродные водонагреватели ЭВПМ. Также могут использоваться в других ёмкостях с резьбовым присоединением G2".
Блоки тэнов для котлов ЭВПМ обеспечивают нагрев теплоносителя в системах отопления и горячего водоснабжения.
Требования к теплоносителю
В качестве теплоносителя допускается вода или антифриз. Для воды важны жёсткость, pH и содержание хлоридов. Для антифриза - концентрация и индекс Ризнера.
При использовании антифриза требуется пониженная ваттная нагрузка на тэн, чтобы избежать перегрева и накипи. Рекомендуется контролировать концентрацию антифриза.
Конструкция ТЭНБ

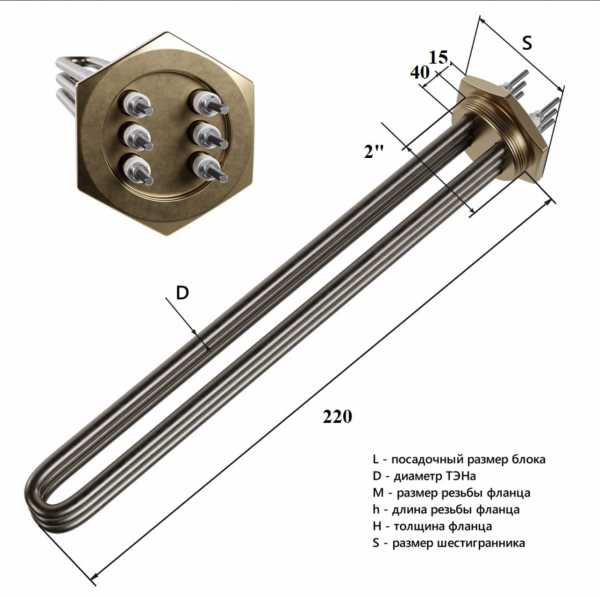

ТЭНБ - это фланец с трубной резьбой по ГОСТ 6357-81, в который герметично запрессованы трубчатые нагреватели диаметром 10 мм. Резьбовые выводы ТЭН (М4) закрываются пластиковым колпаком.
Стандартно тэны запрессованы. По заказу делаем съёмные тэн, с изоляцией или с покрытием.
Как подобрать блок тэн
Для правильного подбора блока тэн учитывайте: что нагреваем и до какой температуры, присоединение (резьба или фланец), мощность, напряжение, число элементов, погружную длину и место установки.
Для 3 кВт на 220В рекомендуемый автоматический выключатель 16А, сечение кабеля 3x2,5 мм². При 380В элементы на 220В включают по схеме звезда, элементы на 380В - по схеме треугольник. Ваттная нагрузка (Вт/см²) выбирается по среде: для воды выше, для антифриза - пониженная, по таблице 4 ГОСТ 13268-88. Для самодиагностики неисправностей можно установить термостат. В блоках большей мощности предусмотрены ступени мощности для регулировки.
Из нашей практики
Изготавливали блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Для энергетического предприятия в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Что прислать для расчёта
Для расчёта блока тэн пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок предназначен для ЭВПМ с резьбой 2". Уточните присоединительный размер и мощность вашего оборудования. Если резьба совпадает, блок подойдёт.
Из какой стали изготовлены тэн?
Стандартно оболочка тэн из стали 08КП или нержавеющей 08Х18Н10Т. Для вашего заказа уточняется материал.
Можно ли отремонтировать блок или сделать съёмные тэн?
По заказу делаем съёмные тэн. Ремонт возможен заменой отдельных элементов, но проще заказать новый блок.
Как проверить старый блок?
Измерьте сопротивление изоляции (не менее 0,5 МОм) и целостность тэн. Если сопротивление ниже, просушите блок при 120°C до 6 часов.
Что прислать для расчёта?
Пришлите параметры: что нагреваем, температура, присоединение, мощность, напряжение, погружная длина, фото старого блока.
Какие требования к теплоносителю?
Допустима вода или антифриз. Для воды важна жёсткость, для антифриза - концентрация и индекс Ризнера. Подробнее в разделе 'Требования к теплоносителю'.
