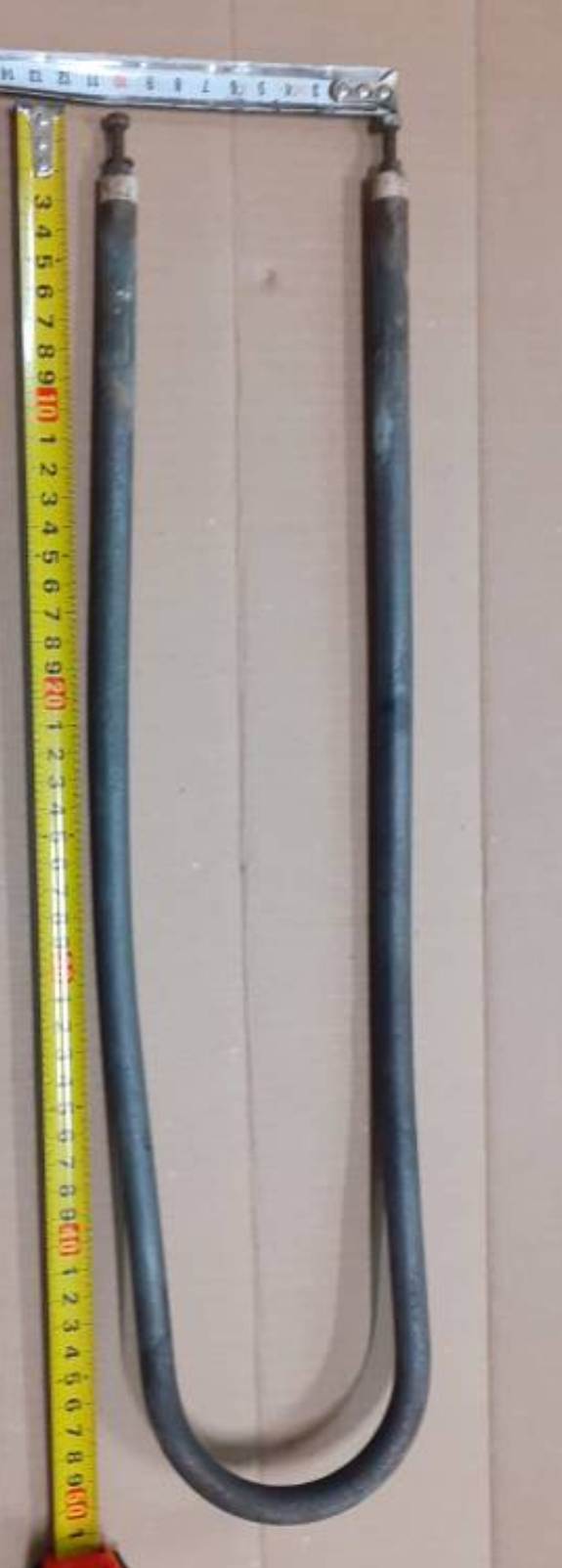

ТЭНы для воздуха 1,8 кВт

Характеристики

Что известно и что нужно уточнить

Какие параметры воздушного ТЭН уже заданы

В названии указаны среда и мощность: это воздушный ТЭН на 1,8 кВт. Эти данные определяют назначение изделия, но не позволяют установить, как именно оно должно располагаться в печи, шкафу или воздушном канале. Для изготовления под конкретный узел необходимо согласовать геометрию, крепёж и электрическое подключение: по одному каталожному названию эти параметры определить нельзя.

• Напряжение для исполнения на 1,8 кВт не указано. Его выбирают отдельно, поскольку мощность не определяет напряжение питания.
• Не заданы форма и габариты трубки. Для размещения ТЭН важны как общая длина и изгиб, так и расстояния между участками нагревателя.
• Не задан способ крепления. Без него нельзя выбрать штуцер с гайкой или фланец и согласовать соединение с посадочным местом оборудования.
• В каталожном названии нет материала оболочки. Для воздушного нагрева материал подбирают по температуре оболочки в рабочем режиме.
• Не описаны выводы и режим воздуха. При проектировании исполнения нужно знать, расположен ли ТЭН в неподвижном объёме или в потоке с принудительным обдувом, а также как выполнено подключение.

Варианты исполнения: расчёт для этого ТЭН

Как понимать мощность 1,8 кВт в воздушной установке

Значение 1,8 кВт относится к самому ТЭН, а не к печи, шкафу или каналу в сборе. По нему нельзя определить общую мощность установки или число элементов в ней. Для замены важно сопоставить не только номинал, но и напряжение, форму трубки, крепёж и расположение выводов. Два воздушных нагревателя одинаковой мощности могут не совпасть по габаритам и способу монтажа.

Для нагрева воздуха имеет значение режим теплообмена. ТЭН неподвижный воздух и элемент, обдуваемый потоком, работают в разных условиях, поэтому режим нужно указать при выборе исполнения. Одна мощность 1,8 кВт не описывает скорость движения воздуха и площадь поверхности нагревателя. Если меняются мощность или габариты, ваттную нагрузку ТЭН пересчитывают с учётом воздушной среды и выбранной оболочки.

Для воздуха с принудительным потоком по заказу можно рассмотреть оребрение: оно увеличивает поверхность теплообмена по сравнению с гладкой трубкой. Это не характеристика базового изделия из карточки, а вариант его исполнения. Для неподвижного воздуха конструкцию также подбирают с учётом места установки и требуемого расположения нагревательной части; без размеров камеры и узла крепления назначать форму нельзя.

Какие исполнения можно задать для ТЭН 1,8 кВт

Для воздушного нагревателя мощностью 1,8 кВт можно согласовать геометрию и комплектующие под конкретное оборудование. Неуказанные в названии параметры - напряжение, размеры, тип крепления и выводы - задаются в заказе отдельно.

• Каталожная мощность этого ТЭН - 1,8 кВт, напряжение не приведено → по заказу делаем варианты мощностью от 100 Вт и с напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если для воздушного нагревателя сохраняют габариты, изменение мощности требует пересчитать удельную нагрузку на оболочку для заданной среды.
• Для воздушного ТЭН на 1,8 кВт можно выбрать крепление под конструкцию узла → по заказу делаем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; возможен также фланец. Резьбу или фланцевое исполнение согласуют с местом установки.
• Материал оболочки конкретного ТЭН в названии не задан → для воздушной среды по заказу делаем оболочку из чёрной стали при умеренной температуре оболочки, а при высокой температуре - из нержавеющей или жаропрочной стали. Выбор зависит от условий работы нагревателя, а не только от мощности 1,8 кВт.
• Форма воздушного ТЭН мощностью 1,8 кВт в каталоге не указана → можем изготовить прямое, U-, W-, M- или Г-образное исполнение, «скрепку», кольцо, спираль либо оребрённую форму. Длину и геометрию изгиба задают под компоновку оборудования.
• Для изделия на 1,8 кВт тип выводов каталожным названием не определён → по заказу устанавливаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выполняем выводы проводом в термостойкой изоляции. Также можно согласовать встроенный термовыключатель или термостат; для воздушного потока доступно оребрение.

Где работают подобные воздушные нагреватели

Подобные ТЭН применяют в обогревателях кабин кранов, экскаваторов и бульдозеров, где требуется подогрев воздуха в кабине оператора и предотвращение обледенения стёкол. В аэрогрилях нагреватель работает с интенсивно циркулирующим горячим воздухом. В электрических духовых шкафах подобные элементы используют для выпечки, запекания и гриля, в том числе при сочетании верхнего и нижнего нагрева с конвекцией. Эти примеры показывают разные воздушные режимы, для которых у изделия на 1,8 кВт отдельно определяют форму и монтаж.

В тигельной плавильной печи подобные нагреватели могут использоваться для нагрева воздуха в зазоре между корпусом и тиглем. В лабораторном сушильном шкафу их применяют для сушки образцов, определения влажности и термообработки проб. Канальные электронагреватели и калориферы используют для подогрева приточного воздуха.

Почему воздушный ТЭН 1,8 кВт нельзя выбирать для воды

В каталоге этот элемент указан для воздуха, а его мощность составляет 1,8 кВт. Эти параметры не подтверждают применение в воде: совпадение мощности или внешней формы не означает, что оболочка и конструкция рассчитаны на другую среду. Для воздушного нагрева материал оболочки выбирают по её температуре; для воды требуется отдельное исполнение, соответствующее условиям работы. Поэтому при подборе нужно указывать фактическую среду, а не переносить воздушное обозначение на водяной узел.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
