ТЭН на водяные бани ПЭ-4310

Характеристики

Где стоит такой нагреватель

ПЭ-4310 рассчитан на водяной узел, а не на воздушный нагрев

В названии ТЭН на водяные бани ПЭ-4310 задано назначение, но не приведены мощность, напряжение, диаметр трубки, форма, крепление или материал оболочки. Эти параметры нельзя достоверно определить по обозначению модели. При замене их сверяют с установленным узлом и данными оборудования. Внешнее сходство само по себе не подтверждает, что два нагревателя рассчитаны на одинаковую среду.

Для воздушного нагрева выбирают исполнение с учётом движения и температуры воздуха. В обозначениях по ГОСТ 13268-88 буквы O и K относятся к движущейся воздушной среде со скоростью не менее 6 м/с, S и T - к неподвижной газовой среде. Это обозначения условий работы воздушных ТЭН, а не расшифровка маркировки ПЭ-4310. Поэтому воздушный тэн не следует ставить в водяную баню без подтверждения, что его оболочка и конструкция рассчитаны на воду.

Названия «калорифер электрический», «ТЭН для сушильного шкафа» и «воздухоохладитель холодильной камеры» относятся к другому оборудованию и его задачам. По той же причине тэн для печи или нагреватель для духовки не становятся заменой ПЭ-4310 только из-за трубчатой формы. Для водяной бани важны параметры нагревателя в контакте с водой и способ его размещения в резервуаре.

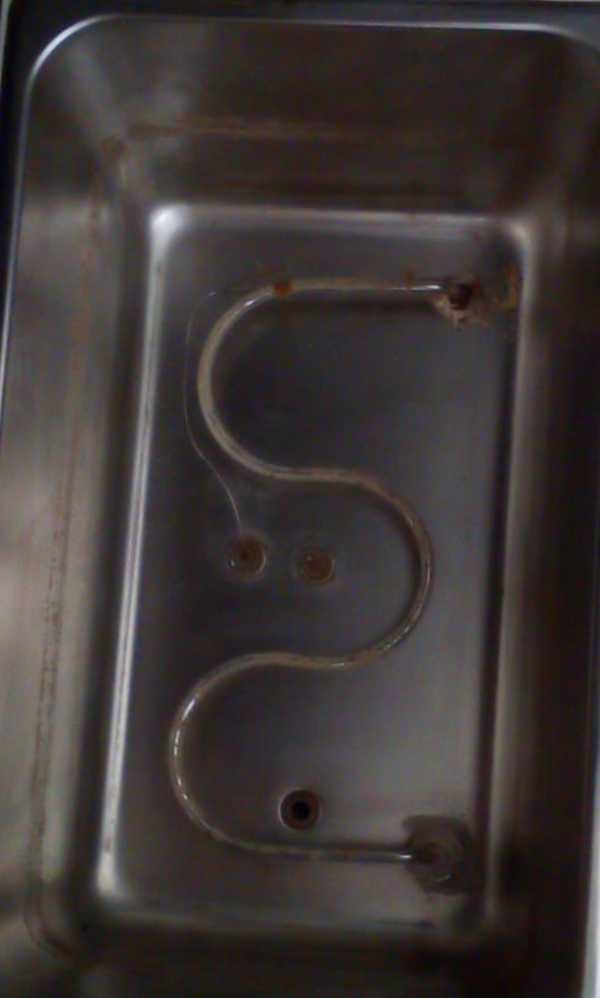

В водяной лабораторной бане нагревательный узел находится в резервуаре, под рабочей поверхностью с отверстиями для посуды. В стоматологическом полимеризаторе нагреватель располагается на дне или стенке бака с водой. При использовании водопроводной воды без замены появляется накипь; при испарении уровень воды может снизиться до работы нагревателя без погружения. У полимеризаторов длительная работа без замены воды и повторные загрузки за смену связаны с отложениями и циклами нагрева-остывания. Это режимы оборудования, а не подтверждённые свойства конкретного ПЭ-4310.

• Для ТЭН на водяные бани ПЭ-4310 подтверждено назначение по названию, но не конкретные электрические параметры.
• Перед заменой выясните, рассчитан ли старый узел на воду или на воздушную среду.
• При поиске причины отказа водяного нагревателя учитывайте накипь, снижение уровня воды и повторяющиеся циклы работы.

Замена ПЭ-4310: сначала условия узла, затем исполнение

У названия ТЭН на водяные бани ПЭ-4310 нет данных о размерах и подключении, поэтому замену начинают с фиксации характеристик установленного нагревателя и посадочного места.

1. Остановите водяную баню, отключите её от электропитания штатным способом и дождитесь, пока вода и нагревательный узел остынут. Не извлекайте ПЭ-4310 или установленный вместо него нагреватель во время работы.
2. Снимите старый элемент согласно конструкции оборудования. При извлечении не используйте контактные выводы как рукоятку и не деформируйте трубку: изменённая форма затруднит сравнение с новым исполнением.
3. Зафиксируйте, как нагреватель размещён в резервуаре водяной бани: на дне или стенке, под рабочей поверхностью или в другом месте. Для ПЭ-4310 эти особенности установки в названии не заданы.
4. Запишите длину трубки, её диаметр, форму после гибки и положение точки крепления. Эти значения помогут определить, поместится ли новый нагреватель в узел, не задевая рабочие части бани.
5. Сверьте крепёж и электрические данные со старым элементом и документацией оборудования. Не переносите на ПЭ-4310 мощность и напряжение, указанные для другой модели лабораторной бани.
6. После установки наполните резервуар в соответствии с режимом оборудования и проверьте работу водяной бани. Не допускайте нагрева, если конструкция требует погружения элемента, а воды недостаточно.

Исполнение ПЭ-4310 можно согласовать под резервуар

Параметры исполнения ТЭН на водяные бани ПЭ-4310 в каталожном названии не раскрыты. По заказу можно согласовать конструкцию для конкретного крепления и водяного режима, не принимая неизвестные характеристики за штатные.

• Для установки в резервуар можно выбрать штуцер с гайкой или фланец. Резьбовой вариант согласуют с ответной частью узла; доступны М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• У ПЭ-4310 можно задать вариант электрического подключения: контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Выбор зависит от соединения, предусмотренного оборудованием.
• Для воды доступны оболочки из меди, нержавеющей стали AISI 304 или 12Х18Н10Т. Если в водяной бане используют жёсткую или солёную воду, по заказу можно выбрать AISI 316 или титан.
• Мощность и напряжение модели ПЭ-4310 в названии не указаны. По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров изменение мощности меняет удельную нагрузку на оболочку, поэтому её пересчитывают под заданную среду.
• Если пространство в баке ограничено, можно задать форму: прямую, U-, W-, M- или Г-образную, скрепку, кольцо, спираль либо оребрённое исполнение. Также можно согласовать форму по эскизу, включая длину, радиус гиба и межосевое расстояние.
• Для управления или ограничения нагрева ПЭ-4310 можно дополнить встроенным термовыключателем либо термостатом. Эти элементы не заявлены в названии и должны быть отдельно включены в требования к исполнению.

Где встречаются похожие водяные нагревательные узлы

Подобные трубчатые электронагреватели применяют в водяных лабораторных банях. Нагреватель размещают в резервуаре, а сверху находится рабочая поверхность с отверстиями для посуды. В справочнике среди примеров указаны LOIP LB-100, LOIP LB-162 и STEGLER WB-1. Для LOIP LB-162 приведены характеристики оборудования: трубчатый нагреватель мощностью 1,6 кВт, напряжение 200-250 В и частота 50 Гц. Это данные модели бани, а не характеристики ТЭН на водяные бани ПЭ-4310.

Похожий водяной узел есть в стоматологических полимеризаторах, где баня используется при обработке акрила. Нагреватель установлен на дне или стенке бака; в качестве примера модели указана Kulzer Palamat Premium. Для этой группы оборудования в справочных данных отмечены накипь при долгой работе без замены воды и цикличные нагревы при многократных загрузках. Эти сведения помогают оценить условия работы, но не задают мощность ПЭ-4310 и не подтверждают его совместимость с конкретной моделью.

ТЭН на водяные бани ПЭ-4310 можно сопоставлять с оборудованием только по параметрам узла: месту установки, геометрии, креплению, мощности и напряжению. Совпадения слов «водяная баня» в названиях недостаточно. Если старый элемент снят, полезно дополнить модель оборудования фото посадочного места и данными с маркировки.

Какие данные нужны для подбора ПЭ-4310

Чтобы подобрать исполнение ТЭН на водяные бани ПЭ-4310, пришлите информацию о модели оборудования и фактическом нагревательном узле:

• Модель водяной бани или полимеризатора, например LOIP LB-162, STEGLER WB-1 или Kulzer Palamat Premium.
• Фото старого ТЭН, его крепления и маркировки, если она читается.
• Длину трубки, диаметр, форму после гибки и положение нагревателя в резервуаре.
• Мощность и напряжение старого элемента либо требования, указанные в документации оборудования.
• Тип крепления: резьбу штуцера или параметры фланца, включая межосевое расстояние, если оно важно для установки.
• Краткое описание условий работы водяной бани: какая вода используется, есть ли накипь и как часто проходят циклы нагрева.
