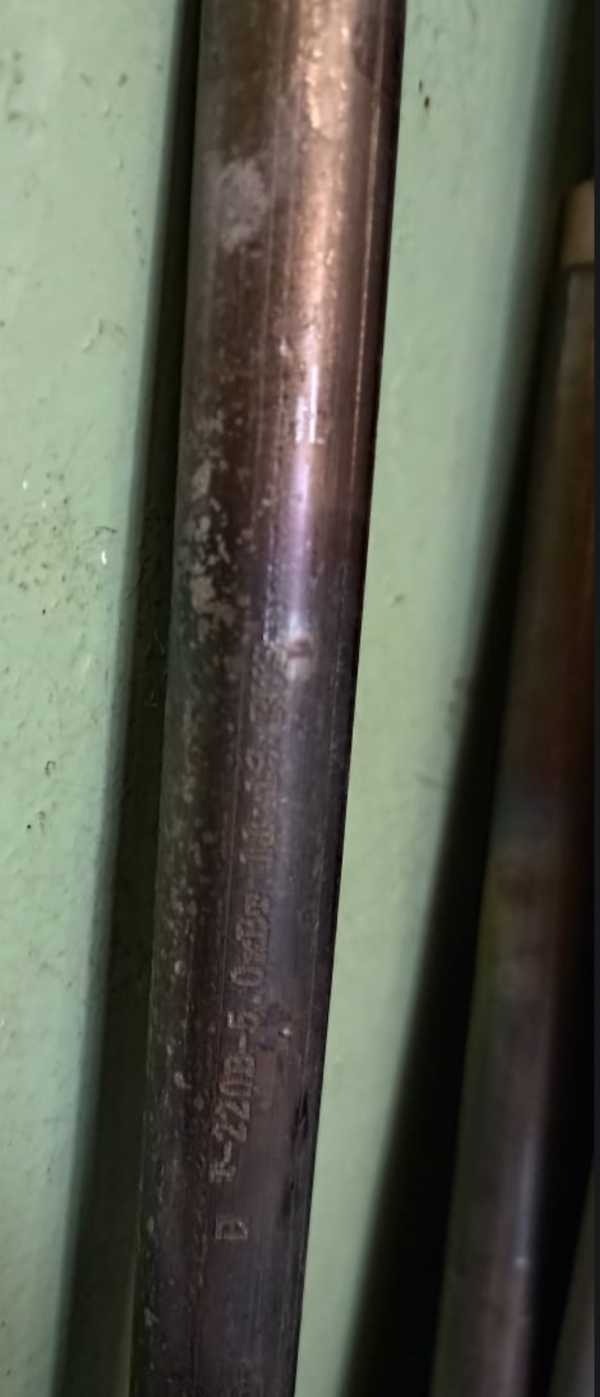

- Воздушный U-образный ТЭН для установки демеркуризации ламп.
- Номинальные параметры по названию: 5,0 кВт и 220 В.
- По заказу можно изменить форму, крепление, выводы и материал оболочки.
Паспорт Характеристики
Исходные данные Для U-образного ТЭН 5,0 кВт нужны дополнительные размеры
Есть в названии
- Мощность 5 кВт
- Напряжение 220 В
- Форма U-образный
Уточнить по старому ТЭН
- Развёрнутая длина
- Диаметр оболочки
- Крепление (штуцер, резьба)
- Выводы
- Среда
- Материал оболочки
Название задаёт воздушное исполнение, U-образную форму, 5,0 кВт и 220 В. Чтобы изготовить ТЭН для установки демеркуризации ламп, нужно уточнить параметры, которых нет в обозначении: они определяют геометрию и монтажное исполнение.
Исполнение Как изменить исполнение U-образного ТЭН
Сейчас указаны U-образная форма, 5,0 кВт и 220 В; по заказу можем сделать прямую, U-, W-, M-, Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение или форму по эскизу. Также можем изменить крепление, выводы, материал и покрытие оболочки, поставить термовыключатель или термостат; при другой мощности и напряжении пересчитываем нагрузку на оболочку под воздушную среду.
Воздух Неподвижный воздух или обдув для ТЭН 5,0 кВт
Неподвижный воздух
- Для исполнения 5,0 кВт на 220 В расчётный ток составляет 22,7 А; расчётное сопротивление в рабочем режиме - 9,7 Ом.
- Без данных о движении воздуха нельзя определить допустимую удельную нагрузку на оболочку и решить, можно ли увеличить мощность.
- Укажите, где установлен U-образный ТЭН и есть ли поток воздуха.
Обдув вентилятором
- При обдуве меняется теплоотдача, поэтому мощность 5,0 кВт нельзя увеличивать без проверки нагрузки на оболочку.
- Обозначение движущегося воздуха в маркировке у этого ТЭН не указано, поэтому допустимую нагрузку при обдуве нужно проверять отдельно.
- Для оценки режима укажите скорость воздуха и температуру оболочки.
Для U-образного исполнения на 220 В режим воздуха нужно задать отдельно. Запрос «тэн для печи» или обозначение «ТЭН для тепловой пушки» не подтверждают совместимость с конкретным узлом.
Подключение Подключение трёх ТЭН по 5,0 кВт к трёхфазной сети
Звезда
- При сети 380 В и нейтрали каждый ТЭН подключают между фазой и нейтралью: на элемент приходится 220 В.
- Для одного ТЭН 5,0 кВт на 220 В расчётный ток - 22,7 А; в звезде линейный ток группы равен току ветви.
Треугольник
- При подключении к сети 380 В каждый элемент получает 380 В.
- ТЭН рассчитан на 220 В, поэтому подключать его треугольником непосредственно к сети 380 В нельзя.
Для группы из трёх одинаковых U-образных ТЭН схема зависит от напряжения на каждом элементе. В варианте 5,0 кВт на 380 В спираль пересчитывают: ток составит 13,2 А, сопротивление спирали - 28,9 Ом, размеры остаются.
Расчёт по мощности и напряжению
Среда Воздушный ТЭН 5,0 кВт нельзя подбирать для воды по одному номиналу
5,0 кВт и 220 В не определяют пригодность U-образного ТЭН для воды.
В названии указано воздушное исполнение, но не указаны материал оболочки и допустимая удельная нагрузка. Для работы в воде параметры ТЭН подбирают под эту среду; сообщите её при заказе, чтобы определить исполнение оболочки и мощность.
Заказ Данные для заказа U-образного ТЭН 5,0 кВт
- Развёрнутую длину, диаметр трубки и габариты U-образной формы.
- Среду и режим воздуха: неподвижный или с обдувом.
- Материал и покрытие оболочки, тип крепления и его размеры.
- Исполнение выводов и длину холодной зоны.
- Маркировку старого ТЭН или модель установки, если подбираете замену.
Форма Гибка и габариты U-образного ТЭН на 220 В
Для U-образного ТЭН 5,0 кВт укажите отдельно развёрнутую длину трубки и размеры изделия после гибки. Эскиз должен показывать положение прямых участков и выводов, чтобы проверить размещение нагревателя в установке демеркуризации ламп.
- Развёрнутую длину трубки.
- Длину прямых участков и межосевое расстояние.
- Радиус гиба и габариты готовой U-образной формы.
- Положение выводов и размеры монтажного пространства.
Расчёт Другие исполнения этого ТЭН
Вопросы
Как подключить три таких ТЭН к трём фазам?
Три ТЭН по 5,0 кВт на 220 В подключают звездой с нейтралью, чтобы на каждом элементе было 220 В. При подключении треугольником к сети 380 В каждый элемент получит 380 В.
До какой температуры работает оболочка?
Для воздушного ТЭН 5,0 кВт температура оболочки в названии не указана. Значение до 450 °C относится к обозначению O в маркировке по ГОСТ 13268-88 у производителей и не подтверждено для этого изделия.
Можно ли сделать ТЭН 5,0 кВт на другое напряжение?
Да, по заказу можно задать другое напряжение. Например, вариант 5,0 кВт на 380 В требует пересчёта спирали; расчётные значения - 13,2 А и 28,9 Ом.
Можно ли изменить форму или радиус гиба U-образного ТЭН?
Да, по заказу можно изменить U-образную форму и задать радиус гиба по эскизу. Укажите развёрнутую длину и габариты готового ТЭН мощностью 5,0 кВт.
Можно ли использовать ТЭН 5,0 кВт с вентилятором и увеличить мощность?
Обдув можно учесть при подборе исполнения, но увеличение мощности требует проверки нагрузки на оболочку. Для расчёта нужны скорость воздуха и геометрия U-образного ТЭН.
Почему сопротивление холодного ТЭН отличается от расчётного?
Для исполнения 5,0 кВт на 220 В значение 9,7 Ом дано для рабочего режима, а сопротивление холодного ТЭН не указано. Поэтому сравнивать эти два состояния по одному расчётному значению нельзя.
