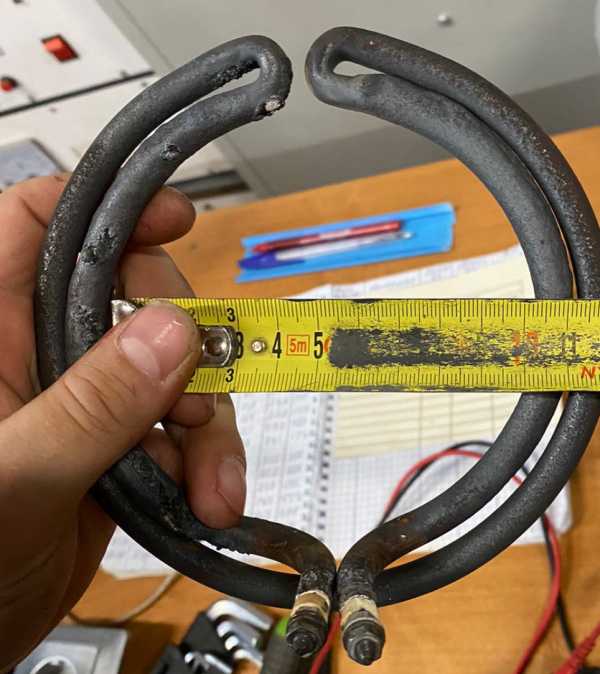

Характеристики
| Тип | ТЭН воздушного охлаждения |
|---|---|
| Среда | Воздух |
| Мощность, нижняя граница | 0,5 кВт |
| Мощность, верхняя граница | 0,7 кВт |
| Мощность | 0,7 кВт |
Воздушное исполнение и диапазон 0,5-0,7 кВт
Название задаёт два исходных параметра этого ТЭН: рабочая среда - воздух, мощность - от 0,5 до 0,7 кВт. Размеры трубки, форма, тип подключения и способ крепления в названии отсутствуют. Нельзя считать, что любое исполнение в указанном диапазоне мощности совпадёт с установленным нагревателем по посадке и подключению.
В маркировке воздушных ТЭН буква среды дополнительно обозначает условия нагрева (неподвижный или движущийся воздух, допустимая температура оболочки). В названии этого товара буквенного кода нет, поэтому для подбора нужно отдельно уточнить, есть ли обдув и как нагреватель расположен в потоке.
- Среда, указанная в названии, - воздух; применение в воде или моющем растворе не заявлено.
- Мощность дана диапазоном 0,5-0,7 кВт. Требуемое значение в его пределах нужно указать для заказа.
- Габариты и крепление не определены названием, поэтому совпадение мощности не подтверждает взаимозаменяемость.
Какие параметры исполнения можно согласовать
Для воздушного ТЭН 0,5-0,7 кВт в названии заданы среда и диапазон мощности, но не конструкция. По заказу можно выбрать исполнение под конкретное место установки:
- Для мощности 0,5-0,7 кВт крепление можно выполнить штуцером с гайкой или фланцем. Укажите требуемый тип соединения и размер посадочного места.
- Вариант выводов для ТЭН этого диапазона выбирают отдельно: контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Сообщите, как нагреватель подключается в узле.
- Материал оболочки не указан в названии воздушного ТЭН 0,5-0,7 кВт. По заказу доступны чёрная сталь, нержавеющая сталь, медь, жаропрочная сталь или титан; также предусмотрены покрытия цинком или фторопластом.
- Диапазон 0,5-0,7 кВт можно изменить по заданию: выполняем мощность от 100 Вт и выбираем напряжение из предусмотренных вариантов. Если мощность меняется при заданной геометрии, её рассчитывают с учётом условий нагрева воздуха.
- Для товара без заданной формы можно согласовать прямое, U-, W-, M-, Г-образное или оребрённое исполнение, а также формы «скрепка», кольцо, спираль либо вариант по эскизу. В задании укажите контур и размеры детали.
- Для исполнения воздушного ТЭН также можно предусмотреть встроенный термовыключатель или термостат.
Оттайка воздухоохладителя и причины отказа
В камере шоковой заморозки нагреватель автоматической оттайки расположен в воздухоохладителе. В таких узлах используют трубчатые оребрённые ТЭН, рассчитанные на частые циклы включения. Это описание оборудования, а не подтверждение, что у товара 0,5-0,7 кВт есть оребрение или заданная геометрия: таких сведений в названии нет.
- Частые и интенсивные циклы оттайки относятся к причинам отказа нагревателя воздухоохладителя. При выборе исполнения для диапазона 0,5-0,7 кВт учитывайте режим включений, а не только мощность.
- Повышенная влажность продукта в камере также может влиять на работу узла оттайки. Это условие эксплуатации оборудования; оно не указывает материал оболочки или степень защиты данного товара.
- Примеры камер с таким узлом: Irinox MF 70.2 Plus и Irinox MF 70.1 Plus. Эти модели помогают определить тип оборудования, но не подтверждают совместимость воздушного ТЭН 0,5-0,7 кВт.
- В линейке Irinox Freddy примеры моделей - Freddy 60 (HF602350009) и Freddy 45 (HF452350002). Для замены нужно сопоставить конструкцию установленного нагревателя и его параметры с выбранным исполнением, поскольку название товара содержит только среду и диапазон мощности.
Почему воздушный ТЭН 0,5-0,7 кВт не предназначен для воды
Слово «воздушного» в названии определяет среду для этого ТЭН. Диапазон 0,5-0,7 кВт не означает, что нагреватель можно погрузить в воду: в названии не указано исполнение для погружения. Совпадение мощности с потребностью другого узла не заменяет проверки конструкции и назначения.
Это различие заметно на примере CIP-мойки. В отдельной CIP-станции бойлер нагревает воду и моющий раствор, а к танку станция подключается только на время мойки. В бойлере установлен нагреватель для водной среды; воздушный ТЭН 0,5-0,7 кВт по названию для этой задачи не предназначен. Примеры оборудования - DeLaval Cleaning and Control Unit T100S и Alfa Laval Clip 10. Упоминание моделей показывает тип станции, но не подтверждает возможность установки в неё этого товара.
В бойлере CIP-станции среди причин отказа отмечены накипь от жёсткой воды, остатки моющих химикатов и частые циклы нагрева при ежедневной мойке. Это условия работы водяного узла, а не параметры воздушного ТЭН. Если требуется нагревать воду, подбирают исполнение с соответствующей средой, а не переносят воздушный нагреватель по совпадению мощности. Для тэн для печи также нужно уточнять фактическую среду и конструкцию: название этого товара такой вариант применения не задаёт.
Что сообщить для заказа исполнения 0,5-0,7 кВт
Чтобы подобрать воздушный ТЭН в диапазоне 0,5-0,7 кВт, сообщите параметры узла, которых нет в названии. Это позволит согласовать не только мощность, но и геометрию, крепление и подключение.
- Передайте маркировку старого нагревателя, если она сохранилась, и укажите требуемые мощность и напряжение. Буквенный код поможет уточнить обозначенную производителем среду.
- Опишите геометрию: полную длину, форму после гибки и диаметр трубки. Эти параметры в названии ТЭН 0,5-0,7 кВт не заданы.
- Для подбора крепления укажите тип посадочного места и его размеры; если используется фланец, добавьте межосевое расстояние. Отдельно сообщите, какой тип выводов нужен для подключения.
- Уточните, работает ли нагреватель в неподвижном воздухе или при обдуве. Если он нужен для нагрева приточного воздуха, установки в сушильную камеру или применения как ТЭН для вентиляции, укажите это вместе с режимом работы.
- Приложите модель оборудования или фото узла и старого нагревателя. Это поможет сравнить форму и расположение детали, но само по себе не подтвердит совместимость с ТЭН данного диапазона мощности.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить крепление воздушного ТЭН 0,5-0,7 кВт?
Да. Для этого диапазона мощности можно согласовать крепление штуцером с гайкой либо фланцем. Тип и размеры посадочного места нужно указать отдельно.
Какие выводы можно выбрать для ТЭН 0,5-0,7 кВт?
Для воздушного исполнения доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Выбор зависит от подключения в конкретном узле.
Можно ли заказать другую мощность или напряжение?
Да, по заказу выполняем мощность от 100 Вт и выбираем напряжение из предусмотренных вариантов. Для воздушного ТЭН с исходным диапазоном 0,5-0,7 кВт новые параметры согласуют с геометрией и условиями нагрева.
Что нужно для заказа ТЭН без маркировки?
Для воздушного исполнения 0,5-0,7 кВт укажите длину, форму и диаметр трубки, крепление, мощность и напряжение. Также уточните, есть ли обдув, и приложите фото узла, если оно доступно.
Можно ли использовать воздушный ТЭН 0,5-0,7 кВт в воде?
Нет оснований считать его подходящим для воды: название указывает воздушное исполнение, а применение в водной среде не заявлено. Для бойлера CIP-станции нужен нагреватель, рассчитанный на воду и моющий раствор.
Подойдёт ли ТЭН 0,5-0,7 кВт к моей камере или печи?
Одной мощности недостаточно для подтверждения совместимости. В воздухоохладителях Irinox MF 70.2 Plus, MF 70.1 Plus, Freddy 60 и Freddy 45 встречаются нагреватели оттайки, но исполнение товара нужно сопоставить с параметрами узла; обозначение «тэн для печи» также не следует из названия карточки.
