Характеристики
| Назначение | Для воздушной пушки |
|---|---|

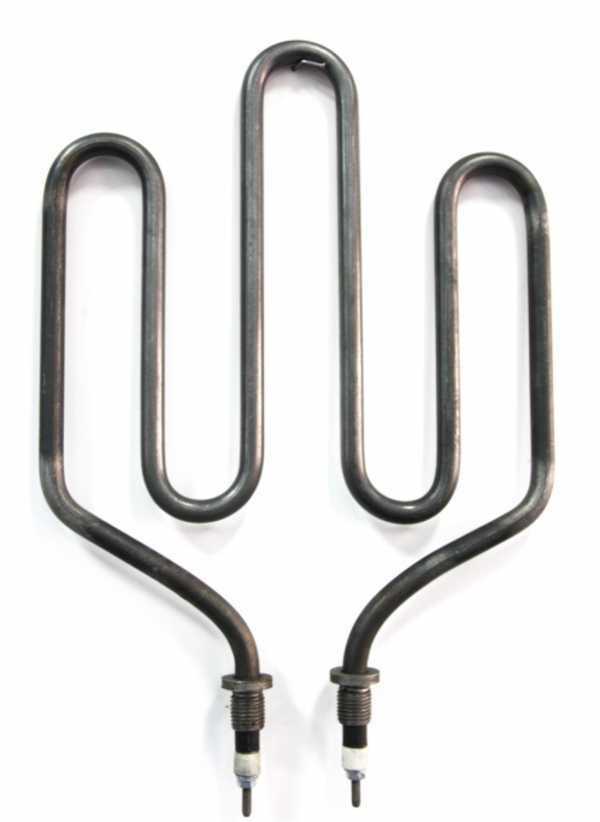

| Наименование в каталоге | Тэн воздушной пушки на 380 В |
| Напряжение | 380 В |
Сначала проверьте старый нагреватель
Измерьте сопротивление спирали мультиметром. У бытовых ТЭН оно обычно составляет 80–500 Ом; показание, близкое к нулю, или «бесконечность» может указывать на замыкание или обрыв.
Проверьте изоляцию: один щуп приложите к контактному стержню, другой к оболочке. Звуковой сигнал или малое сопротивление указывают на утечку тока на корпус.
- Перед проверкой отключите нагреватель от питания.
- Сопоставьте результаты измерения с маркировкой и параметрами старого ТЭН.
Буква среды отличает поток от неподвижного воздуха
По ГОСТ 13268-88 буква S обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450 °C, а T - в той же среде свыше 450 °C. Буквы O и K относятся к движущемуся воздуху со скоростью не менее 6 м/с: O - до 450 °C на оболочке, K - свыше 450 °C.
Не определяйте букву по одному названию оборудования: сверяйте маркировку старого нагревателя. Совместимость с конкретной моделью проверяют по размерам и маркировке.
- При обдуве учитывайте, что обозначения O и K предполагают движущийся воздух.
- Не переносите маркировку для неподвижной среды на нагреватель с принудительным обдувом.
Материал оболочки выбирают под рабочую среду
При подборе укажите, где работает нагреватель: в воздухе, воде или масле. Материал оболочки и условия эксплуатации нужно рассматривать вместе, не выбирая замену только по внешнему виду.
По заказу возможны оболочки из чёрной или нержавеющей стали, а также меди. Например, оребрённый ТЭН увеличивает площадь теплоотдачи в воздух, но сам факт наличия рёбер не подтверждает соответствие старому нагревателю.
- Уточните среду и наличие обдува.
- Для сравнения подготовьте маркировку или образец старого ТЭН.
Снимите длину и форму без догадок
Запишите развёрнутую длину, диаметр трубки и форму после гибки. Если указаны холодные зоны, зафиксируйте их расположение и размеры отдельно.
Форма нагревателя влияет на то, как он размещается в оборудовании. Для расчёта подойдут размеры с образца, эскиз или чертёж.
- Сфотографируйте нагреватель целиком и отдельно участки с изгибами.
- Сохраните все обозначения с корпуса, вывода или штуцера.
Укажите форму и способ крепления
Для трубчатого электронагревателя можно задать прямую форму, U, M, W, спираль, скрепку или форму по эскизу. Крепление выполняют штуцером с гайкой или на фланце.
ТЭН для печи, ТЭН для электроплиты и нагреватель воздушной пушки нельзя подменять друг другом только по внешнему сходству: сверяйте среду, маркировку, размеры и крепление.
- Укажите тип крепления и резьбу, если она есть.
- Для фланца сообщите межосевое расстояние.
Что отправить, чтобы рассчитать замену
Для расчёта приложите фото или маркировку старого ТЭН. Если маркировки нет, укажите размеры и форму либо передайте образец или эскиз.
Для ТЭН для сушильного шкафа и других воздушных нагревателей отдельно уточните, есть ли обдув. Подбор по модели оборудования дополняйте проверкой размеров и маркировки старого нагревателя.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение, среда нагрева и наличие обдува.
- Крепление: штуцер с резьбой, гайка или фланец; для фланца - межосевое расстояние.
- Маркировка, модель оборудования или фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моей тепловой пушке?
По одному названию оборудования совместимость не определить. Сверьте размеры, форму, крепление и маркировку старого ТЭН.
Можно ли изготовить замену без маркировки?
Да, для расчёта можно передать образец, чертёж или эскиз. Нужны размеры, форма, мощность, напряжение и данные о креплении.
Можно ли поставить этот ТЭН в воду или масло?
Не следует выбирать замену только по напряжению: она должна соответствовать рабочей среде. Укажите, нужен нагрев воды, масла или воздуха и есть ли обдув.
Как мультиметром проверить старый ТЭН?
Измерьте сопротивление спирали и проверьте изоляцию между контактным стержнем и оболочкой. Звуковой сигнал или малое сопротивление при проверке изоляции указывают на утечку тока на корпус.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, форму, мощность и напряжение. Также укажите рабочую среду и тип крепления.
Что означают буквы среды в маркировке воздушного ТЭН?
По ГОСТ 13268-88 S и T обозначают неподвижную газовую среду, а O и K - движущийся воздух со скоростью не менее 6 м/с. В каждой паре буква различает температуру оболочки до 450 °C и свыше 450 °C.
