Характеристики
| Модель | Тэн для котла КП100 |
|---|---|
| Применение | Для котла КП100 |
Подключение к сети
Для подключения блока ТЭН к трёхфазной сети используют схемы «звезда» или «треугольник». Блоки на 220В собирают алюминиевыми шинами по схеме «звезда», на 380В - по схеме «треугольник». Важно обеспечить заземление корпуса котла и использовать автоматические выключатели с подходящим сечением кабеля.
- Для ТЭНБР рекомендуемые автоматы: 16А на 3кВт, 20А на 4кВт, 25А на 5кВт.
- Минимальное сечение кабеля: 3x2,5мм² для 3-4кВт, 3x4мм² для 5кВт.
Ступени мощности
Количество ступеней мощности зависит от модели котла. Например, Zota Balance имеет 3 или 6 ступеней. Ротация ступеней мощности позволяет равномерно распределять нагрузку. Для котла КП100 возможна различная конфигурация ступеней в зависимости от исполнения блока ТЭН.
Где применяется и в каком оборудовании
Блоки тэнов для котлов, в том числе для котла КП100, применяются в электрокотлах и как резервный нагреватель в твердотопливных котлах. Например, Zota Reserve-6 специально для роли резервного ТЭН. Также используется в котлах Теплодар Куппер как штатная опция. В промышленных котлах Zota Prom применяются блоки из цельнотянутой трубки Ø13мм с пониженной ваттной нагрузкой. Рабочее давление в системе до 6 атмосфер для бытовых моделей. Для систем с буферной ёмкостью требуется согласование параметров.
Подбор блока ТЭН
При подборе блока ТЭН для котла КП100 учитывают мощность, напряжение, погружную часть и присоединение. Важно знать, какой теплоноситель используется: вода или антифриз на основе этиленгликоля. Концентрация антифриза не должна превышать 50%. Жёсткая вода образует накипь, что снижает ресурс. Проверяйте индекс Ризнера и жёсткость воды. При приёмо-сдаточных испытаниях сопротивление изоляции должно быть не менее 50 МОм.
Из нашей практики
Производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Другой случай: котельный завод получил партию 19 блоков по 15 кВт для котлов, три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Что прислать для расчёта
Для расчёта блока ТЭН для котла КП100 необходимо прислать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости с вашим котлом уточните мощность, напряжение, присоединение и погружную длину. Сравните с параметрами вашего котла. Резьба G1¼ - стандарт для многих котлов с термостатом.
Из какой стали изготовлен блок ТЭН?
Блоки ТЭН для котлов обычно изготавливаются из нержавеющей стали. В промышленных сериях используется цельнотянутая трубка из AISI 321. По заказу возможно исполнение с покрытием.
Можно ли отремонтировать блок ТЭН или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт возможен при замене отдельных элементов, если они съёмные.

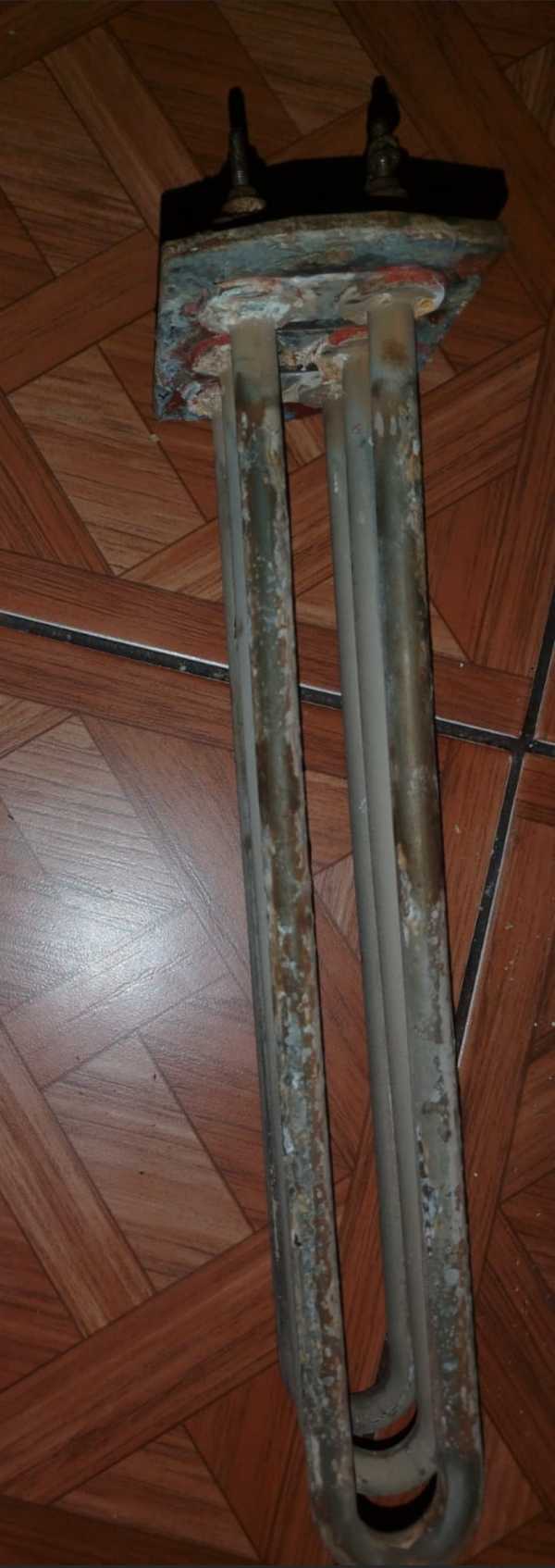

Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции: в холодном состоянии не менее 0,5 МОм, на заводе - не менее 50 МОм. Также измерьте ток утечки - не более 0,75 мА/кВт. Визуально оцените состояние накипи и коррозии.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете и до какой температуры, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину, место установки, фото старого блока с биркой.
Как подключить блок ТЭН к сети и настроить ступени мощности?
Подключение выполняется по схеме «звезда» (220В) или «треугольник» (380В). Ступени мощности реализуются коммутацией групп ТЭН. Для котла КП100 уточните количество ступеней в документации. Обязательно заземление корпуса.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
