ТЭН 152 D13/1.5 Т 220

Характеристики

Маркировка по частям

1520 мм и код T: что означает маркировка ТЭН

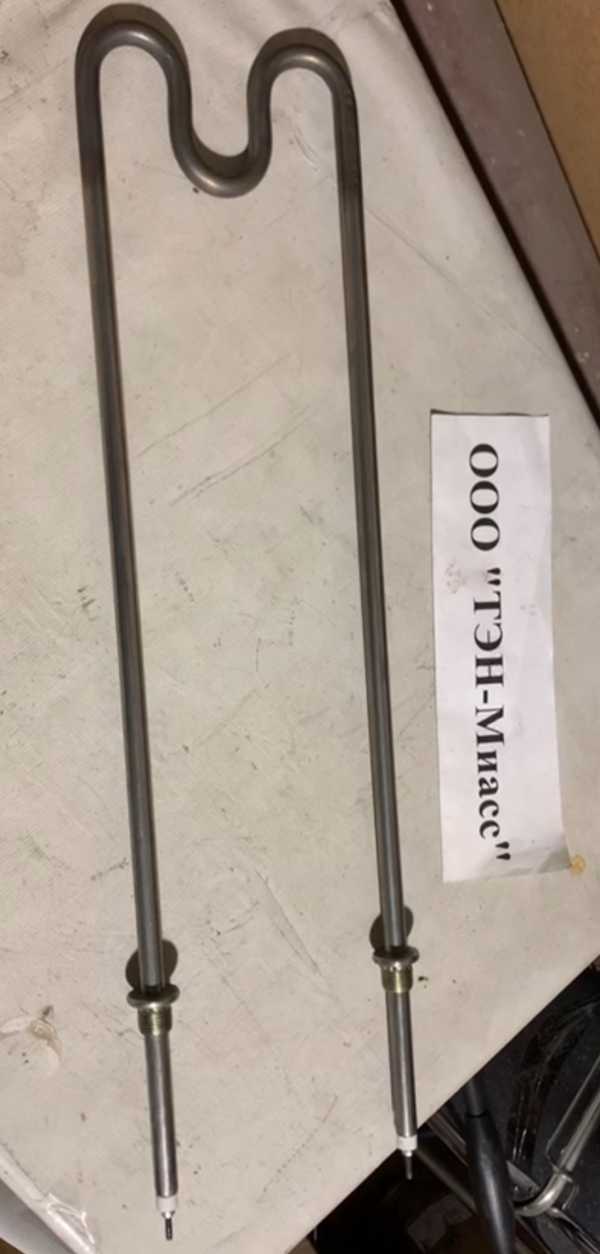

Маркировка ТЭН 152 D13/1.5 Т 220 связывает геометрию с электрическими параметрами и средой работы. Развёрнутая длина составляет 1520 мм, наружный диаметр оболочки - 13 мм, мощность - 1,5 кВт при напряжении 220 В. Буква T в данном обозначении относится к неподвижному воздуху и газам, когда температура оболочки выше 450 °C. Поэтому при выборе важно сверять не только питание и размеры, но и фактическую среду.

Расчётная активная часть при развёрнутой длине 1520 мм составляет 1270 мм. Для мощности 1,5 кВт удельная поверхностная нагрузка по активной длине равна 2,89 Вт/см². По ГОСТ 13268-88 предел для указанной среды составляет 5 Вт/см², расчётный запас до этого значения - 42 %. Для подключения при 220 В расчётный ток равен 6,8 А, а сопротивление в рабочем режиме - 32,3 Ом. Эти расчётные значения относятся к данному сочетанию длины и мощности.

Как изменить ТЭН длиной 1520 мм под задачу

Исходный ТЭН имеет длину 1520 мм, оболочку Ø13 мм, мощность 1,5 кВт, напряжение 220 В и контактный стержень 125 мм; ниже указаны доступные варианты исполнения.

• Стержень в заделке сейчас 125 мм, код D. Для этого ТЭН можно задать длину 40, 65, 100, 160, 250, 400 или 630 мм; варианты окончания - резьба М4, М5 или М6 с гайками и шайбами либо провод в термостойкой изоляции.
• В маркировке 152 D13/1.5 Т 220 тип крепления не задан. Для монтажа можно заказать штуцер с гайкой одного из предусмотренных размеров метрической или трубной резьбы либо фланец; конкретное исполнение выбирают по посадочному месту.
• Материал оболочки Ø13 мм тоже не указан в обозначении. В зависимости от температуры оболочки для этого воздушного ТЭН можно выбрать чёрную, нержавеющую или жаропрочную сталь.
• Для исходных 1,5 кВт доступны другие сочетания мощности и напряжения: по заказу задают мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При тех же размерах изменение мощности меняет удельную нагрузку на оболочку, поэтому её рассчитывают для заданной среды.
• Развёрнутую длину 1520 мм и прямую форму можно заменить другой конфигурацией: доступны U-, W-, M- и Г-образные варианты, скрепка, кольцо, спираль или оребрённое исполнение. Дополнительно для нагревателя можно предусмотреть встроенный термовыключатель или термостат.

Расчёт других исполнений

Оболочка Ø13 мм и нагрузка воздушного ТЭН

Для ТЭН 152 D13/1.5 Т 220 буква T указывает на работу в неподвижном воздухе и газах при температуре оболочки выше 450 °C. Расчётная удельная нагрузка исходного исполнения - 2,89 Вт/см² при активной длине 1270 мм. Если в узле есть обдув, другая газовая среда или иная температура, эти расчётные условия уже нельзя принимать без проверки. Изменение мощности либо длины также меняет нагрузку на оболочку.

В расчёте по ГОСТ 13268-88 для обозначенной среды приведён предел 5 Вт/см², а рекомендованный материал оболочки - нержавеющая жаропрочная сталь. Это ориентир для согласования материала с режимом, а не указание на фактически установленную оболочку: марка материала в названии ТЭН не приведена. Не обозначено и крепление, поэтому при подборе важно отдельно определить, как нагреватель фиксируется и передаёт тепло в рабочую зону. Если режим отличается от кода T, нужно уточнить среду, температуру оболочки и наличие обдува до выбора исполнения.

ТЭН 1,5 кВт для неподвижного воздуха и обдува

Код T у ТЭН 152 D13/1.5 Т 220 рассчитан на неподвижный воздух и газы при температуре оболочки выше 450 °C. Для длины 1520 мм активная часть составляет 1270 мм; при мощности 1,5 кВт получаем 2,89 Вт/см². Предел, указанный для этой среды по ГОСТ 13268-88, равен 5 Вт/см². Таким образом, расчёт характеризует именно исходное исполнение и его заданную среду.

При принудительном движении воздуха меняются условия отвода тепла от оболочки Ø13 мм. Поэтому значение 2,89 Вт/см² для неподвижной среды нельзя без пересчёта использовать для режима с обдувом. Если ТЭН 1520 мм предполагается поставить в воздушный канал или установку с вентилятором, при заказе можно рассмотреть оребрение и пересчитать исполнение под режим. Одного совпадения мощности 1,5 кВт и напряжения 220 В недостаточно, чтобы подтвердить пригодность нагревателя для конкретного оборудования.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Почему воздушный ТЭН 152 D13 нельзя ставить в воду

Код T в маркировке ТЭН 152 D13/1.5 Т 220 относится к неподвижному воздуху и газам, а расчётная нагрузка 2,89 Вт/см² получена для активной длины 1270 мм в этой среде. Вода отводит тепло иначе, а маркировка не подтверждает, что оболочка Ø13 мм рассчитана на погружение. Мощность 1,5 кВт и напряжение 220 В не меняют назначения нагревателя: для воды требуется исполнение, выбранное под водяную среду. Этот трубчатый электронагреватель нельзя считать взаимозаменяемым с водяным только по электрическим параметрам.

Воздушные процессы для ТЭН длиной 1520 мм

В сухожаровых воздушных стерилизаторах ГП-20/40/80 СПУ горячим воздухом обрабатывают металл, стекло, фарфор, фаянс и термостойкие материалы. Это пример оборудования с воздушной средой, но не подтверждение совместимости с ТЭН 152 D13/1.5 Т 220: у него должны совпасть условия установки, крепление и режим. В частности, код T этого нагревателя обозначает неподвижный воздух и газы при температуре оболочки выше 450 °C.

Нагреватели того же типа применяют в тигельных плавильных печах: тепло передают воздуху в промежутке между корпусом печи и графитовым или керамическим тиглем. В промышленных сушильных барабанах вентилятор прогоняет горячий воздух через вращающийся барабан с бельём. В осушителях встречаются нагреватели для оттайки инея на испарителе, а в установках горячей регенерации - для воздуха или газа, проходящего через адсорбент. В аэрогриле нагревают интенсивно циркулирующий воздух. Эти примеры помогают определить тип процесса, но не заменяют проверку ТЭН длиной 1520 мм, оболочки Ø13 мм и мощности 1,5 кВт по параметрам конкретного узла. ТЭН для печи также подбирают с учётом его фактического положения и условий нагрева.

Что уточнить для ТЭН 152 D13/1.5 Т 220

Чтобы определить исполнение с исходными параметрами 1520 мм, Ø13 мм, 1,5 кВт и 220 В, сообщите данные, которых нет в маркировке.

• Среду и режим работы: неподвижный воздух, газ или обдув; уточните, соответствует ли фактическая температура оболочки обозначению T.
• Материал оболочки и температуру в рабочем узле; в расчёте для указанной среды приведена рекомендация по нержавеющей жаропрочной стали.
• Тип крепления и его размеры: штуцер с резьбой или фланец, а при наличии - межосевое расстояние.
• Требуемую длину контактного стержня вместо 125 мм и нужное исполнение выводов.
• Маркировку старого ТЭН, модель оборудования или фотографию узла, если нагреватель 1520 мм подбирают на замену.
