Характеристики
| Маркировка | 148 А13/2.0 Т 220 |
|---|---|
| Развёрнутая длина | 1480 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 148 | развёрнутая длина | 1480 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 2 | мощность | 2 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 220 | напряжение | 220 В |
Как буква T связана с параметрами ТЭН 148
У ТЭН 148 А13/2.0 Т 220 буквенный код T указывает на работу в неподвижном воздухе и газах выше 450 °C. Для выбора важны одновременно эта среда, развёрнутая длина 1480 мм и оболочка диаметром 13 мм: совпадение только по габаритам не описывает условия работы.
При мощности 2 кВт расчётная активная длина составляет 1400 мм. На этой длине удельная поверхностная мощность равна 3,5 Вт/см². Для среды, обозначенной кодом T, расчёт по ГОСТ 13268-88 сравнивается с пределом 5 Вт/см²; запас до него составляет 30 %. Расчётный ток исходного исполнения - 9,1 А, сопротивление в рабочем режиме - 24,2 Ом. В расчёте для этой среды рекомендована оболочка из нержавеющей жаропрочной стали; в каталожном названии материал не обозначен.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1400 мм |
|---|---|
| Расчётный ток | 9,1 А |
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,5 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 30 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 2 кВт на 380 В вместо 220 В | ток 5,3 А, сопротивление спирали 72,2 Ом; спираль пересчитываем, размеры остаются |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 1480 мм активная часть станет 1350 мм, удельная нагрузка 3,63 Вт/см² |
| Мощность 2,5 кВт на той же длине | удельная нагрузка 4,37 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 1,5 кВт на той же длине | удельная нагрузка 2,62 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Какие изменения доступны для ТЭН длиной 1480 мм
В исходном исполнении указаны диаметр 13 мм, мощность 2 кВт, напряжение 220 В и стержень в заделке длиной 40 мм; по заказу можно изменить отдельные параметры или конструктивные элементы.
- Сейчас у ТЭН стержень длиной 40 мм, код A → по заказу меняем его на длину 65 мм (код B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H). При длине 1480 мм изменение стержня влияет на активную часть. Для концов можно задать резьбу М4, М5 или М6 с гайками и шайбами либо вывод проводом в термостойкой изоляции.
- Крепление для исполнения 148 А13/2.0 Т 220 в каталожной маркировке не задано → для ТЭН с длиной 1480 мм и оболочкой 13 мм по заказу выполняем штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Также возможно крепление на фланце.
- Материал оболочки для ТЭН 1480 мм в названии не обозначен → для воздушной среды можем изготовить оболочку из чёрной стали при умеренной температуре оболочки, из нержавеющей или жаропрочной стали при высокой. В расчёте исходного исполнения удельная нагрузка составляет 3,5 Вт/см².
- Сейчас спираль рассчитана на 2 кВт и 220 В → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если оставить длину 1480 мм и диаметр 13 мм, при изменении мощности пересчитываем удельную нагрузку с учётом среды T.

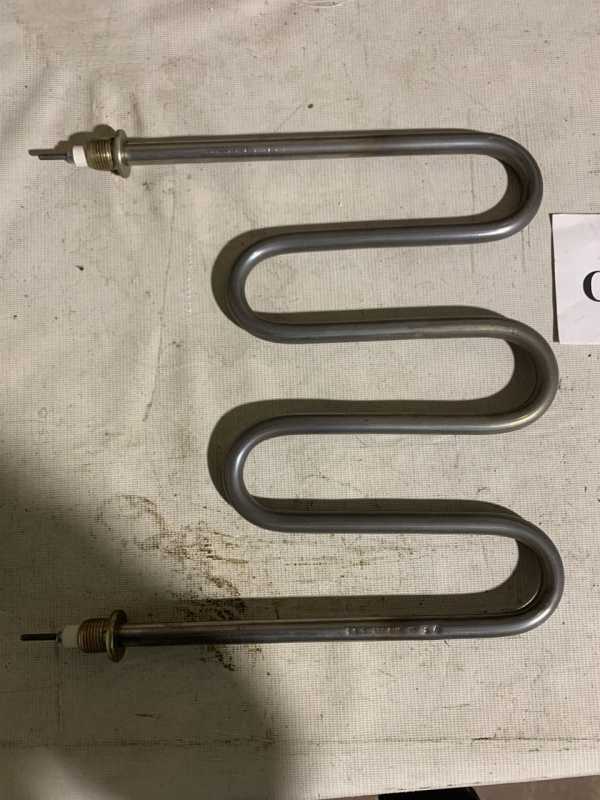

- Для исходной длины 1480 мм можно заказать прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант или форму по эскизу. Дополнительно для этого ТЭН доступны встроенный термовыключатель или термостат; оребрение предусмотрено для воздуха с обдувом.
Как меняются расчётные значения при другой длине стержня и мощности
Если у ТЭН с развёрнутой длиной 1480 мм заменить исходный стержень 40 мм (код A) на стержень 65 мм (код B), активная часть составит 1350 мм. При той же мощности 2 кВт удельная нагрузка будет 3,63 Вт/см². Поэтому даже при сохранении общей развёрнутой длины изменение вывода отражается на расчётной активной части.
Для мощности 2,5 кВт при той же длине 1480 мм удельная нагрузка составляет 4,37 Вт/см². Для среды по коду T это ниже расчётного предела 5 Вт/см² по ГОСТ 13268-88. При мощности 1,5 кВт на этой длине значение составляет 2,62 Вт/см². Эти цифры показывают, как изменяется нагрузка для ТЭН длиной 1480 мм при другой мощности.
Если сохранить мощность 2 кВт, но перейти с 220 В на 380 В, размеры остаются прежними, а спираль пересчитывается. Для такого варианта расчётный ток - 5,3 А, сопротивление спирали - 72,2 Ом. Следовательно, указание нового напряжения меняет электрическое исполнение ТЭН, даже когда его габариты не меняются.
В каких воздушных процессах используют подобные нагреватели
Подобные трубчатые ТЭН применяют в камерах полимеризации порошковой покраски: горячий воздух внутри теплоизолированной камеры отверждает порошковое покрытие. В термоусадочном туннеле нагретый воздух обдувает упаковку и усаживает плёнку. У рассматриваемой модели длина 1480 мм, мощность 2 кВт и код среды T; параметры установки нужно сопоставлять именно с этими характеристиками.
Подобные воздушные нагреватели используют в мини-печах настольного формата для выпечки и запекания, в сухожаровых шкафах для стерилизации инструмента и в бытовых или фермерских инкубаторах. Их также применяют для обогрева кабин крана, экскаватора и бульдозера. Запрос «тэн для печи» не определяет совместимость: у модели 148 А13/2.0 Т 220 известны оболочка диаметром 13 мм и напряжение 220 В, но форма и крепление в маркировке не заданы. Для вентиляции и тепловой пушки электрической важен движущийся воздух, тогда как код T указывает на неподвижную среду. Жарочный шкаф также подбирают по параметрам установки, а не только по назначению.
Почему ТЭН с кодом T не выбирают для воды
Для модели 148 А13/2.0 Т 220 обозначена воздушная среда: неподвижный воздух и газы выше 450 °C. Вода в коде среды не указана. Поэтому совпадение по длине 1480 мм, диаметру оболочки 13 мм, мощности 2 кВт и напряжению 220 В не подтверждает, что нагреватель рассчитан на жидкость.
Расчётные 3,5 Вт/см² для активной части 1400 мм относятся к исполнению с кодом T. Значение нельзя автоматически использовать для другой среды: при смене условий требуется отдельно подбирать конструкцию и материал оболочки.
- В маркировке 148 А13/2.0 Т 220 сверяйте код T: он указан для неподвижного воздуха и газов выше 450 °C.
- Не выбирайте этот ТЭН для воды только по значениям 2 кВт и 220 В: они не задают допустимую среду.
- Если вместо воздуха требуется другая среда, сообщите её и параметры установки для подбора исполнения.
Что сообщить для заказа ТЭН 148 А13/2.0 Т 220
Чтобы заказать исполнение по исходным параметрам, укажите маркировку 148 А13/2.0 Т 220: развёрнутая длина 1480 мм, диаметр оболочки 13 мм, мощность 2 кВт, напряжение 220 В, код среды T. Для стержня в заделке исходное значение - 40 мм, код A; если нужен другой вывод, задайте его длину или конструкцию.
Для нового крепления укажите штуцер или фланец и требуемую резьбу. При изменении формы сообщите её для длины 1480 мм; для иной мощности или напряжения задайте новые значения, чтобы пересчитать спираль и удельную нагрузку. Если требуется другая оболочка, укажите рабочую среду и температуру.
Если маркировки нет, для подбора ТЭН по маркировке или образцу сообщите развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность, напряжение, среду и параметры крепления. Модель оборудования или фото старого нагревателя помогут сопоставить конструкцию. Эти данные позволяют проверить, соответствует ли требуемое исполнение параметрам 1480 мм, 13 мм, 2 кВт и 220 В.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 148 А13/2.0 Т 220 с другой резьбой или креплением?
Да. Для исполнения длиной 1480 мм и диаметром оболочки 13 мм по заказу доступен штуцер с гайкой под указанную метрическую или трубную резьбу либо фланец. Требуемый вариант крепления нужно сообщить отдельно.
Можно ли изменить выводы или длину стержня 40 мм?
Да. У модели 148 А13/2.0 Т 220 исходная длина стержня в заделке - 40 мм, код A; доступны варианты от 65 до 630 мм по кодам B-H. Можно задать резьбу М4, М5 или М6 с гайками и шайбами либо вывод проводом в термостойкой изоляции.
Можно ли изменить мощность 2 кВт или напряжение 220 В, оставив размеры?
Да, но электрическое исполнение и удельную нагрузку пересчитывают. Например, вариант 2 кВт на 380 В при прежних размерах имеет расчётный ток 5,3 А и сопротивление спирали 72,2 Ом.
Можно ли изготовить ТЭН длиной 1480 мм по образцу без маркировки?
Для подбора нужны диаметр трубки, форма, мощность, напряжение, среда и крепление. Их сопоставляют с параметрами модели: 1480 мм, 13 мм, 2 кВт и 220 В.
Можно ли использовать ТЭН 148 А13/2.0 Т 220 в другой среде?
В маркировке указан код T: неподвижный воздух и газы выше 450 °C. Для воды или другой среды исполнение с мощностью 2 кВт и оболочкой диаметром 13 мм нужно подбирать отдельно.
Подойдёт ли ТЭН 148 А13/2.0 Т 220 к моему оборудованию?
Для проверки сопоставляют конструкцию и крепление с длиной 1480 мм, диаметром 13 мм, мощностью 2 кВт, напряжением 220 В и средой по коду T. Подобные воздушные ТЭН применяют, например, в термоусадочных туннелях и мини-печах; это не подтверждает совместимость с конкретной моделью.
