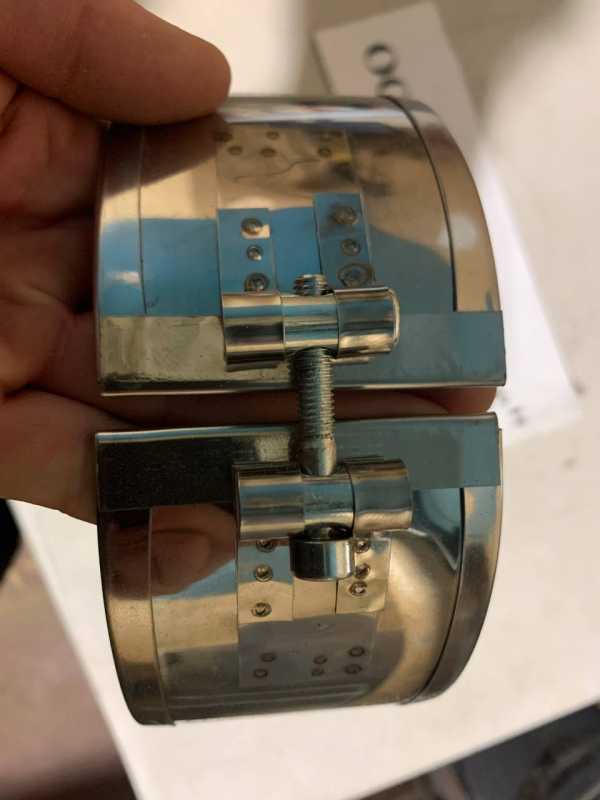

Характеристики
| Тип | ХН |
|---|---|
| Внутренний диаметр | 16,0 мм |
| Ширина | 7,0 мм |
| Мощность | 1,25 кВт |
| Напряжение | 230 В |
Где применяется хомутовый нагреватель
Хомутовый тэн ХН16.0 устанавливается на цилиндры узла пластикации термопластавтоматов (ТПА) и одношнековых или двухшнековых экструдеров. Обеспечивает кондуктивный нагрев материального цилиндра в зоне загрузки и дозирования. Также используется для обогрева фланцевых соединений трубопроводов - отдельный хомут на фланец.
Плотное прилегание к цилиндру критически важно: даже небольшой зазор снижает теплопередачу, увеличивает ваттную нагрузку на нихромовую ленту и сокращает срок службы нагревателя.
- Термопластавтомат (узел пластикации)
- Одношнековый и двухшнековый экструдер
- Фланец трубопровода
Почему плотность прилегания определяет ресурс
Ресурс хомутового нагревателя напрямую зависит от того, насколько плотно он прилегает к цилиндру. При наличии воздушного зазора тепло от нихромовой ленты отводится хуже, происходит локальный перегрев миканита и снижение электроизоляционных свойств. Это ведёт к преждевременному выходу из строя.
Правильно подогнанный по диаметру и затянутый стяжными болтами хомут обеспечивает равномерный кондуктивный нагрев без горячих точек. Удельная мощность распределяется равномерно, и температура на поверхности цилиндра стабильна.
Подбор хомутового нагревателя по размерам цилиндра
Для подбора необходим внутренний диаметр нагревателя: он должен точно соответствовать наружному диаметру цилиндра. Ширина выбирается по ширине обогреваемой зоны. Мощность рассчитывается исходя из удельной мощности (Вт/см²), рабочей температуры и материала изоляции.
У производителей миканитовая изоляция на основе мусковита и флогопита выдерживает до 400 °C, керамическая - до 600 °C при удельной мощности до 8,0 Вт/см². Для ТПА и экструдеров распространённым вариантом считается миканитовое исполнение - доступная цена и хорошая теплопроводность.
Конструкция и материалы хомутовых нагревателей
У производителей хомутовые нагреватели такого типа обычно собирают так: нихромовая лента укладывается между слоями миканита (слюдяной изоляции) и заключается в кожух из нержавеющей стали. Миканит изготавливают из листочков слюды (мусковит или флогопит), склеенных жаростойким лаком. Это обеспечивает электроизоляцию и теплопередачу.
По заказу делаем разъёмное исполнение из двух полуколец (ПХНм): для монтажа при ограниченном радиальном доступе либо для независимой регулировки каждой половины. Доступны вырезы и отверстия под термопару, различные типы выводов (лента, изолированный провод) и длина провода.
Как правильно затянуть хомут на цилиндре
Плотность прилегания достигается равномерной затяжкой стяжных болтов (например, M6-M10) или хомутов-пряжек. Необходимо затягивать крест-накрест в несколько приёмов, чтобы не перекосить нагреватель. Чрезмерное усилие может деформировать кожух и сжать миканит, поэтому рекомендуется ориентироваться на рекомендуемый момент затяжки (уточняется при заказе).
После затяжки проверьте плотность прилегания по всей окружности цилиндра: зазоры недопустимы. Для разъёмных полуколец обязательно соединяйте обе половины через общие стяжные болты: чтобы исключить смещение.
Что прислать для расчёта хомутового нагревателя
Для точного изготовления хомутового нагревателя по вашим размерам сообщите следующие параметры: внутренний диаметр и ширина; мощность и напряжение; цельный или разъёмный (два полукольца); наличие выреза или отверстия под термопару; тип выводов и длина провода; рабочая температура.
Также можно прислать модель оборудования или фото старого нагревателя с маркировкой: это позволит идентифицировать тип (mica band heater) и уточнить крепление (стяжные болты, хомут-пряжка, V-образные скобы). Минимальная ширина у разных производителей начинается от 15-20 мм.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, вырез/отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли хомутовый нагреватель ХН16.0 к моему оборудованию?
Для проверки совместимости нужен внутренний диаметр вашего цилиндра. Уточните диаметр и ширину зоны нагрева - мы изготовим нагреватель под ваш узел пластикации или экструдер.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, крест-накрест, в несколько приёмов. Избегайте перетяжки: это может деформировать кожух. Обеспечьте плотное прилегание без зазоров по всей окружности.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмный (из двух полуколец), а также исполнение с вырезом или отверстием под термопару. Сообщите диаметр и расположение отверстия.
Как проверить старый хомутовый нагреватель?
Проверьте сопротивление мультиметром на соответствие паспортным данным. Осмотрите изоляцию на предмет трещин и вздутий. Убедитесь, что миканит не разрушен и нет обрыва нихромовой ленты.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный/разъёмный), данные о термопаре (если нужна), тип выводов и длину провода, рабочую температуру. Желательно фото или маркировку старого нагревателя.
Почему от прилегания к цилиндру зависит ресурс нагревателя?
Неплотное прилегание создаёт воздушный зазор, ухудшающий теплоотвод. Нихромовая лента перегревается, миканит теряет изоляцию, нагреватель выходит из строя. Плотное прилегание обеспечивает равномерный кондуктивный нагрев и долгий срок службы.
