Характеристики
| Тип | водяной |
|---|---|
| Число фаз | 3 |
| Напряжение | 380 В |
| Мощность | 9 кВт |
| Назначение | электрокотлы |
Где применяется и в каком оборудовании
Блок ТЭН для котла 9 кВт 380 В ставится в электрокотлы Zota Lux-X и Solid-X (6–133 кВт, до 9 ступеней мощности, рабочее давление до 3 атм), а также в Zota Balance (3–36 кВт, 3 или 6 ступеней, давление 6 атм).
Для промышленных котлов Zota Prom (60–400 кВт) применяются блоки на фланце Ду50/Ду80 с цельнотянутой нержавеющей трубкой Ø13 мм.
- Электрокотлы Zota Lux-X, Solid-X, Balance
- Промышленные котлы Zota Prom
Подбор блока ТЭН по параметрам
При подборе блоков ТЭНов для котлов важно знать резьбу: у серийных производителей используются G1¼", G1½" или G2" по ГОСТ 6357-81. Например, блоки на 9 кВт часто идут на резьбу G1½" с тремя элементами.
У Zota в линейках Balance и Lux-X блоки имеют пониженную ваттную нагрузку (Вт/см²) за счёт нержавеющей трубки специальной конструкции: это увеличивает ресурс.
Если в котле предусмотрена ступенчатость, уточните число ступеней: у Zota от 3 до 9. Блок ТЭН 9 кВт может работать как одна ступень или делиться на несколько выключателей.
- Резьба: G1¼", G1½", G2"
- Число элементов: 3 (типовое для 9 кВт)
- Материал оболочки: нержавеющая сталь (08Х18Н10Т)
Из нашей практики
Энергетическое предприятие в Казахстане заказало блоки 9 кВт на три элемента 220 В с резьбой G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм. Партия 12 штук.
Производитель котельного оборудования запросил блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Подключение к сети и ступени мощности котла
Трёхфазный блок ТЭН 9 кВт 380 В подключается по схеме треугольник: блоки на 380 В собирают по этой схеме, блоки на 220 В собирают по схеме звезда. У Zota в линейках Lux-X и Solid-X ступени мощности реализованы через коммутацию отдельных ТЭНов: блок может работать на 3, 6 или 9 кВт.
При использовании антифриза (этиленгликоль до 50%) контролируйте жёсткость воды: по требованиям Zota жёсткость не более 2 мг-экв/дм³, pH 6,5–8,5, индекс Ланжелье от -0,2 до 0,2. Накипь на ТЭНе снижает ресурс.
Если блок ТЭН используется в системе с теплоаккумулятором или буферной ёмкостью, учитывайте объём теплоносителя: для Zota Reserve-6 минимальный объём котла 4 л.
- Схема подключения: звезда/треугольник
- Ступени: 3, 6 или 9 кВт (зависит от котла)
- Контроль жёсткости воды и индекса Ланжелье
Конструкция и материалы

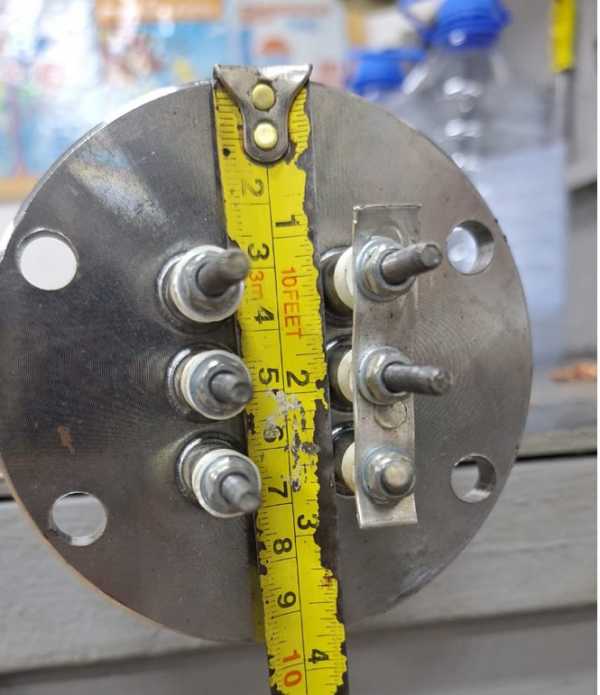

Стандартные блоки ТЭНБ (производитель Сибтеплоэнергомаш) имеют фланец с трубной резьбой по ГОСТ 6357-81, в который запрессованы ТЭНы Ø10 мм. Сопротивление изоляции в холодном состоянии: не менее 0,5 МОм; при снижении после хранения восстанавливают сушкой при 120°C до 6 часов.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием: исполнение определяет задача заказчика. В комплект может входить гильза под датчик, колпак или клеммная коробка, термостат.
У Zota в блоках используется нержавеющая трубка с пониженной ваттной нагрузкой: это увеличивает ресурс.
- Типовые резьбы: G1¼", G1½", G2"
- Материал: нержавеющая сталь (08Х18Н10Т)
- Опции: съёмные ТЭН, гильза, термостат
Что прислать для расчёта
Для точного подбора блока ТЭН для котла пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину и место установки.
Желательно фото старого блока с биркой или модель оборудования: это ускорит расчёт и исключит ошибки по резьбе и ступенчатости.
- Среда и температура
- Присоединение (резьба/фланец)
- Мощность, напряжение, число элементов
- Погружная длина
- Модель оборудования или фото
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости нужно знать модель котла, присоединительную резьбу и погружную длину. Блоки 9 кВт 380 В ставятся в Zota Lux-X, Solid-X, Balance: уточните резьбу (G1½" или G2") и число ступеней.
Из какой стали сделан ТЭН?
Стандартно оболочка ТЭН: нержавеющая сталь 08Х18Н10Т. У Zota в блоках используется нержавеющая трубка специальной конструкции с пониженной ваттной нагрузкой. По заказу возможны другие материалы.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, и такой блок меняется целиком. По заказу делаем съёмные ТЭН: это оговаривается на этапе расчёта. Также возможно изготовление с изоляцией или покрытием.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции между выводами и корпусом: должно быть не менее 0,5 МОм. Если ниже, просушите блок при 120°C до 6 часов или подайте 1/3 номинального напряжения на 6 часов. Проверьте целостность ТЭНов мультиметром.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете и до какой температуры, присоединение (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока с биркой или модель котла.
Как подключить трёхфазный блок 9 кВт к котлу с несколькими ступенями?
Блок 9 кВт 380 В обычно состоит из трёх ТЭНов по 3 кВт. Блок на 380 В подключается по схеме треугольник (блоки на 220 В собирают по схеме звезда). Ступени реализуются коммутацией отдельных ТЭНов: например, 3, 6 или 9 кВт. Уточните количество выключателей в вашем котле.
